應用領域

ET 200M 特別適用于用戶特有或復雜的自動化任務?？蓱玫膸в?HART 的擴展模擬輸入或輸出模塊可以優化 ET 200M 用于過程工程組態。要求高等級的可用性的應用，可以與諸如 S7-400H 或 S7-400F/FH 這樣的冗余系統相組合來實現。

優點

• 高密度通道設計（每個模塊多 64 個通道）

• 減少了接線工作量

• 高工廠可用性
  – RUN 中的組態
  -熱插拔模塊
  – 冗余設計

• 模塊化設計

• 使用 S7-300 模塊

• 集成了安全功能

• 逐個通道集成了診斷功能

• 獲得了 Ex-zone 2 認證

設計和功能

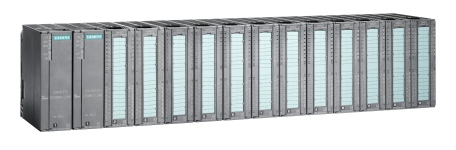

模塊式的 I/O 系統 ET 200M 包括了接口模塊（在冗余設計情況下 2IM），和多 12 個 I/O 模塊。沒有插槽規則。根據主模塊數量框架的各種類型的 I/O 模塊都可以插入。

SIMATIC S7-300 使用連接器的簡單結構使 ET 200M 應用靈活，而且維修友好性高：

總線模塊跳到 DIN 導軌上，使用縱向插入的連接器從側面對接固定。然后這些模塊安裝到總線模塊上，并用螺絲固定到位，與總線模塊接頭建立接觸。非占用槽上連接器用總線背板蓋保護起來。總線模塊蓋插入到后一個總線模塊的側面。背板總線集成到了模塊上。有源總線模塊允許在工作中更換（熱插拔）。ET 200M 連接到一個 S7-400 上的 PROFIBUS 上之后，控制器就可以在正常運行情況下進行組態了（運行中組態 – CiR）

技術數據

應用領域

SIMATIC ET 200iSP 一般用在加工工業的生產設施中，優化的集成到 PCS 7 和其它控制系統中。這種本質安全的 I/O 系統適用于直接安裝到有氣體或粉塵爆炸危險的區域中，例如 1 類或2 類區域以及 21 和 22 類區域；傳感器和執行器可以直接布置到 0 類和 20 類區域。

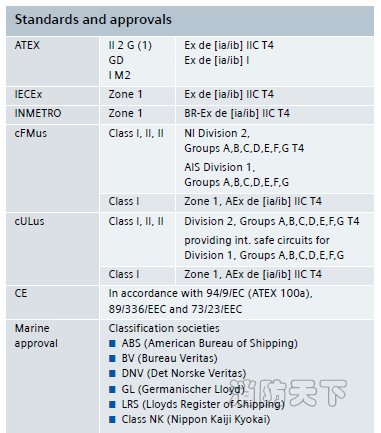

SIMATIC ET 200iSP 現已獲得綜合標準和認可。

優點

• 由于采用模塊結構，可以獨立配置、靈活擴展

• 可以在運行中更換模塊（熱插拔），并且在運行中進行組態

• 信號連接符合 HART 標準，不會有任何功能限制

• 完備的診斷選擇，簡化了試運行和故障解決

• 抗冷凝模塊，溫度范圍 -20° 到 +70°

• 全 PROFIBUS 和電源冗余

設計和功能

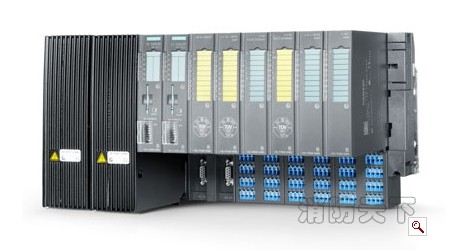

ET 200iSP 包含了一個用于連接電源裝置以及相關的保護等級 EExd（防爆外殼）電源模塊的終端模塊、一個用于帶有相關的接口和模塊的 PRIFIBUS 接口的終端模塊。此外，一個 ET 200iSP 站上可以使用多 32 個電子模塊。第一次使用的電子模塊為機械按鍵編碼。

在有爆炸危險的區域，PROFIBUS 必須通過核實的現場總線隔離變壓器（RS 485IS 耦合器）的方式進行本質安全性管理。

ET 200iSP 的安裝只需幾步：把終端模塊裝到堅固、久經驗證的 S7-300 標準導軌上，導軌已經預接線好了，沒有帶有彈簧和螺絲接線端的電子模塊，簡單的插入電源、接口和電子模塊。

新的交流電源的電壓范圍為 85 -264V，可以確實有效的減小電源線的線線徑。這樣就降低了電纜材料的成本，并且簡化了接線。此外也可以省掉一個需要 24V 電源的變壓器。可以在一個 ET 200iSP 站上混用 24V 和 230V 版本的電源。此外，如果需要故障冗余解決方案，可以冗余組態兩個電源。
