我公司銷售部為西門子PLC代理商，公司憑借雄厚的實力，現已與西門子工廠建立成良好的合作關系！價格合理，質量保證，
公司優勢價格產品有，西門子通訊電纜，PLC，觸摸屏，
2、鋁箔、裸金屬絲編織雙層屏蔽，PVC外護套，阻燃,外觀紫色。
3、符合VDE 0472標準；B類試驗（IEC332.1）。
4、帶米標識，分100米、200米、300米包裝，500米、1000米木輪包裝。
5、工作參數：單線傳輸大規格：1000m，加中繼器可延長至10000m
西門子PROFIBUS-DP總線電纜6XV1830-0EH10其它介紹：
1．借助于其雙屏蔽層，尤其適用于安裝在易受電磁干擾的工業環境中
2．通過總線終端的接地觸點的外包層，可實現接地的連續性
3．按米銷售
●與6XV1830-0EH10 DP通訊電纜 配套使用的DP頭如下：
6ES7972-0BA41-0A0，PROFIBUS總線插頭，通訊插頭，DP頭，不帶編程口，35度電纜引出線
6ES7972-0BB41-0A0，PROFIBUS總線插頭，通訊插頭，DP頭，帶編程口，35度電纜引出線
6ES7972-0BA12-0A0，PROFIBUS總線插頭，通訊插頭，DP頭，不帶編程口，垂直電纜引出線
6ES7972-0BB12-0A0，PROFIBUS總線插頭，通訊插頭，DP頭，帶編程口，垂直電纜引出線
6ES7972-0BA50-0A0，90度無編程口快速總線插頭 通訊插頭，DP頭
6ES7972-0BB50-0A0，90度帶編程口快速總線插頭 通訊插頭，DP頭
6ES7972-0BA51-0A0 PROFIBUS總線插頭，通訊插頭，DP頭
6ES7972-0BB51-0A0 PROFIBUS總線插頭，通訊插頭，DP頭
和西門子DP通訊電纜配套使用的中繼器型號為6ES7972-0AA01-0A0，解決信號衰減問題
1、實心裸銅線導體，2芯并合成對，芯線紅綠二色。
2、鋁箔、裸金屬絲編織雙層屏蔽，PVC外護套，阻燃,外觀紫色。
3、符合VDE 0472標準；B類試驗（IEC332.1）。
4、帶米標識，分100米、200米、300米包裝，500米、1000米木輪包裝。
5、工作參數：單線傳輸大規格：1000m，加中繼器可延長至10000m
所有 PROFIBUS 總線電纜的特點：
因為雙屏蔽作用，這些電纜特別適合用于易受電磁干擾的工業環境中。
通過總線電纜外皮和總線端子上的接地端子，能實現系統范圍內的接地方案。
印有以米表示的標記
西門子進口網絡總線-總線連接器：
6XV1830-0AH10 PROFIBUS總線電纜
6XV1830-0EH10 PROFIBUS總線電纜
6XV1840-2AH10 profibus總線電纜
6XV1830-3EH10 profibus總線電纜
6XV1830-5FH10 profibus總線電纜
西門子DP總線連接器
6GK1 905-6AA00 快速剝線工具
6ES7 972-0BA50-0A0 快速連線網絡接頭（不帶編程口）
6ES7 972-0BB50-0A0 快速連線網絡接頭（帶編程口）
6ES7 972-0BA12-0A0 90度網絡接頭（不帶編程口）
6ES7 972-0BB12-0A0 90度網絡接頭（帶編程口）
6ES7 972-0BA41-0A0 35度網絡接頭（不帶編程口）
6ES7 972-0BB41-0A0 35度網絡接頭（帶編程口）
6GK1 500-0EA02 無角度網絡接頭（不帶編程口）
6GK1 500-000 無角度快速連線網絡接頭（不帶編程口）

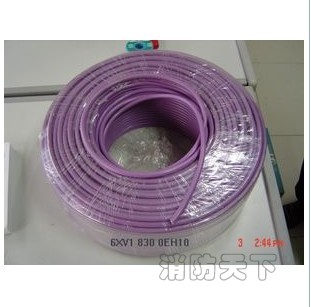

西門子PROFIBUS-DP總線電纜6XV1830-0EH10
參數如下：
導體: 裸銅絲,1*0.64mm
線芯顏色: 綠色-紅色
屏蔽層: 鋁塑帶+鍍錫銅絲編織
護套: PVC 3DRX 22X 02R
特性阻抗: 150Ω
直流電阻: 57.5Ω/km
工作溫度: -30℃到70℃之應用
PROFIBUS 協議包括三個主要部分:
? PROFIBUS DP:主站和從站之間采用輪循的通訊方式，主要應用于制
造業自動化系統中單元級和現場級通信
? PROFIBUS PA:電源和通信數據通過總線并行傳輸，主要用于面向過
程自動化系統中單元級和現場級通訊
? PROFIBUS FMS:定義了主站和主站之間的通訊模型，主要用于自動
化系統中系統級和車間級的過程數據
優勢
? 12M 的通信速率和可靠的通信質量 (海明距離=4)
? 適用多種通信介質 (電、光、紅外、導軌以及混合方式)
? 靈活的拓?fù)浣Y(jié)構，支持線型、樹型、環型結構以及冗余的通信模型
? 強大的通信功能，支持基于總線的驅動技術和符合IEC61508的總線
安全通信技術
? 先進的網絡規模 (多支持126 個總線站，網絡規格可達90 公里)
PROFIBUS 網絡的構成
1. PROFIBUS 主站(一類主站，必需)
? SIMATIC PLC
? SIMATIC WinAC 控制器
? 支持主站功能的通訊處理器
? IE / PB 鏈路模塊
? ET 200S / ET 200X 的主站模塊
2. PROFIBUS 從站
? ET200 系列分布式I/O
? 支持DP 接口的傳動裝置
? 支持從站功能的通訊處理器
? 其它支持DP 接口的輸入、輸出或智能設備
3. PROFIBUS 網絡部件
? 通信介質—電纜
? 總線部件—總線連接器、中繼器、耦合器、鏈路
? 網絡轉接器—串行通信、以太網、AS-i、EIB 系統
4. 人機界面設備 (二類主站，可選)
? TP / OP 設備
? 經由通訊處理器連接到網絡的計算機及編程設備
5. 工程及診斷工具
? 網絡配置、診斷工具
? 剝線工具
Profibus總線電纜6XV1 830-0EH10
Profibus總線電纜6XV1 830-3EH10
西門子總線連接器6ES7972-0BA41-0A0 35°無編程口總線連接器
西門子總線連接器6ES7972-0BB41-0A0 35°帶編程口總線連接器
西門子總線連接器6ES7972-0BA12-0A0 90°無編程口總線連接器
西門子總線連接器6ES7972-0BB12-0A0 90°帶編程口總線連接器
西門子總線連接器6ES7972-0BA50-0A0 90°無編程口快速總線連
接器
西門子總線連接器6ES7972-0BB50-0A0 90°帶編程口快速總線連
接器
西門子總線連接器6ES7972-0BA52-0A0 總線連接器
西門子總線連接器6ES7972-0BB52-0A0 總線連接西門子Profibus DP 電纜大量現貨
產品概述：
- 用于工廠車間中的結構化布線；專用于快速裝配

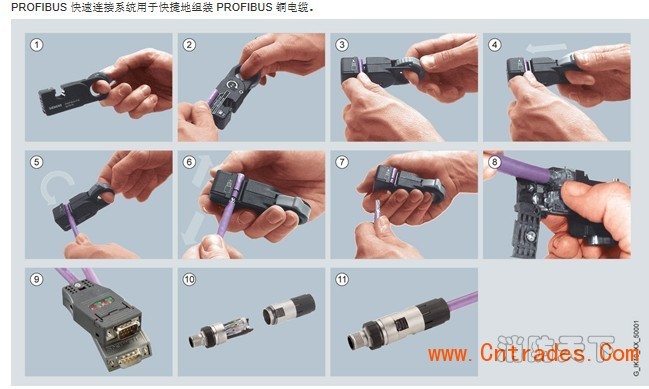

- 使用 FC 剝線工具剝線方便；一次就可剝?nèi)ル娎|外包層和編織的屏蔽層
- 使用絕緣刺破法，通過快速連接進行連接
- 性能超越 ISO/IEC 11801 和 EN 50173 國際電纜 5 類布線標準。 (Cat5e)
- PROFINET-兼容
- UL 認證
- 不同型式用于不同應用
- IE FC TP 標準電纜 GP
- IE FC TP 軟電纜 GP
- IE FC TP FRNC 電纜 GP
- IE FC TP 拖纜 GP
- IE FC TP 拖纜
- IE FC TP 吊纜
- IE FC TP 吊纜 GP
- IE TP 扭轉電纜
- IE FC TP 食用電纜
- IE FC TP 船用電纜
- 雙層屏蔽，抗干擾性能好
- 由于電纜上印有以米表示的長度標記，因此易于確定長度
產品特點：
- 使用快速連接電纜 2 x 2，可快速、簡便地連接到工業以太網 FC RJ45 引出插座（10/100 Mbit/s）或工業以太網 FC RJ45 接頭 180/90 上，節省時間。
- 可通過 FastConnect 電纜 2 x 2 以及工業以太網 FC RJ45 插頭進行方便、快速的組裝，節省了時間
- 特殊總線電纜可實現各種應用
- 采用雙屏蔽電纜和集成式接地設計，可實現抗噪聲干擾網絡
- 不含硅樹脂，可用于汽車工業（例如噴漆生產線）。
產品應用：
SIMATIC NET 8 芯電纜布線系統，以太網傳輸速率可達 10/100/1000Mbit/s。由此可實現從 4 芯工業以太網布線系統到 8 芯千兆網絡布線系統的轉換。
為了構建長達 100 m 的工業以太網網絡（8 芯），必須將 IE FC TP 標準電纜 GP 4x2 (AWG 22) 與 IE FC 模塊化插座和雙絞線結合使用。
IE FC TP 標準電纜 4x2 (AWG 22)
為了構建長達 100 m 的工業以太網網絡（8 芯），必須將 IE FC TP 標準電纜 GP 4x2 (AWG 22) 與 IE FC 模塊化插座和雙絞線結合使用。
IE FC TP 電纜 4x2 (AWG 24)
為了不使用插接技術而進行直接連接，可使用 IE FC RJ45 插頭 4x2 和長達 60 m 的 IE FC TP 電纜 4x2 (AWG24)。
注意:
有關網絡配置的詳細信息，請參見 TP 及光纖網絡手冊。
UL 認證
IE FC TP 電纜 GP 4x2（AWG 22 和 AWG 24）已通過相關 UL 認證，可根據 NEC（美國國家電氣規范）Article 800/725 的要求在電纜束或電纜架中敷設。
為不同的應用類型提供有不同類型的電纜，以配置工業以太網（4 芯）。
一般來說，應使用所列出的工業以太網 FC IE FC 電纜 2 x 2。
注意:
有關網絡配置的詳細信息，請參見 TP 及光纖網絡手冊。
UL認證
通過相應 UL 認證的不同型號的電纜，可安裝在電纜束和電纜架中，符合 NEC 標準 Article 800/725。并標識有“GP（通用）”字樣。
產品設計：
工業以太網 IE FC 電纜 2 x 2 為徑向?qū)ΨQ結構設計，可采用 FC 剝線工具?？煽焖?、簡便地裝配 IE FC 引出插座 RJ45 和 IE FC RJ45 接頭 。
- 因為雙屏蔽作用，這些電纜特別適合用于易受電磁干擾的工業環境中。
- 可很容易地與 FC RJ45 接頭的絕緣刺破觸點連接，無需專門工具。
- 通過總線電纜外皮以及通過 IE FC RJ45 引出插座和 IE FC RJ45 插頭的接地方案，能實現系統范圍內的接地。
- 印有以米表示的標記
電纜類型
