一、S7－200 PLC結構

S7-200 CPU將一個微處理器、一個集成電源和數字量I/O點集成在一個緊湊的封裝中，從而形成了一個功能強大的微型PLC， 在下載了程序之后，S7-200將保留所需的邏輯，用于監控應用程序中的輸入輸出設備。

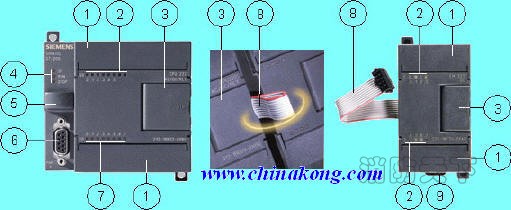

①I(mǎi)/O接線端子排；

②輸出 LED指示；

③前蓋：模式選擇開關（RUN/STOP）；模擬電位器；擴展端口（適用大部分CPU）

④狀態LED：系統錯誤/診斷（SF/DIAG）；RUN（運行）；STOP（停止）

⑤可選卡插槽：存儲卡；時鐘卡；電池卡

⑥通訊口

⑦輸入 LED指示

⑧擴展電纜

⑨用于裝上標準（DIN）導軌的夾片

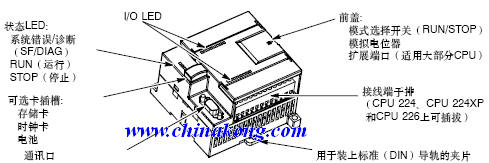

S7-200 CPU結構圖

編程方式



二、S7－200 PLC安裝

S7--200既可以安裝在控制柜背板上，也可以安裝在標準導軌上；既可以水裝，也可以垂直安裝

S7-200按照慣例，在安源裝器件時，總是把產生高電壓和高電子噪聲設備與諸如S7--200這樣的低壓、邏輯型的設備分隔開。

在控制柜背板上安排S7--200時，應區分發熱裝置并把電子器件安排在控制柜中溫度較低的區域內。電子器件在高溫環境下工作會縮短其無故障時間。

要考慮控制柜背板的布線，避免將低壓信號線和通訊電纜與交流供電線和高能量、開關頻率很高的直流線路布置在一個線槽中。

在安排S7-200設備時，應留出接線和連接通訊電纜的足夠空間。當配置S7-200系統時，可以靈活地使用I/O擴展電纜。

S7-200設備的設計應當采用自然的對流散熱方式，在器件的上方和下方都必須留有至少25mm的空間，以便于正常的散熱。前面板與背板的板間距離也應保持至少75mm。

1、DIN導軌安裝

S7-200的CPU和擴展模塊都有安裝孔，可以很方便地安裝在背板上。2、背板安裝

6ES7211-0AA23-0B0 CPU221 DC/DC/DC,6輸入/4輸出
6ES7211-0BA23-0B0 CPU221 繼電器輸出,6輸入/4輸出
6ES7212-1AB23-0B8 CPU222 DC/DC/DC,8輸入/6輸出
6ES7212-1BB23-0B8 CPU222 繼電器輸出,8輸入/6輸出
6ES7214-1AD23-0B8 CPU224 DC/DC/DC,14輸入/10輸出
6ES7214-1BD23-0B8 CPU224 繼電器輸出,14輸入/10輸出
6ES7214-2AD23-0B8 CPU224XP DC/DC/DC,14DI/10DO,2AI/1AO
6ES7214-2BD23-0B8 CPU224XP 繼電器輸出,14DI/10DO,2AI/1AO
6ES7216-2AD23-0B8 CPU226 DC/DC/DC,24輸入/16輸出
6ES7216-2BD23-0B8 CPU226 繼電器輸出,24輸入/16輸出
