公司基本資料信息
|
|||||||||||||||||||||||||||
原裝進口西門子工業自動化產品與系統集成，上海非俗公司常年備貨，以合理的價格來達成長久的合作，愿上海非俗能為您提供優質的服務，
歡迎您來電質詢：
上海非俗工控自動化設備有限公司（西門子合作伙伴）
聯系人：瞿章明（銷售工程師）
24小時服務咨詢熱線：132 1743 0013
商務QQ ：2750 130 146
微信 ：132 1743 0013
地址（ Add ） ：上海市松江區海立華亭5幢
S7--200既可以安裝在控制柜背板上，也可以安裝在標準導軌上；既可以水裝，也可以垂直安裝
S7-200按照慣例，在安源裝器件時，總是把產生高電壓和高電子噪聲設備與諸如S7--200這樣的低壓、邏輯型的設備分隔開。
在控制柜背板上安排S7--200時，應區分發熱裝置并把電子器件安排在控制柜中溫度較低的區域內。電子器件在高溫環境下工作會縮短其無故障時間。
要考慮控制柜背板的布線，避免將低壓信號線和通訊電纜與交流供電線和高能量、開關頻率很高的直流線路布置在一個線槽中。
在安排S7-200設備時，應留出接線和連接通訊電纜的足夠空間。當配置S7-200系統時，可以靈活地使用I/O擴展電纜。
S7-200設備的設計應當采用自然的對流散熱方式，在器件的上方和下方都必須留有至少25mm的空間，以便于正常的散熱。前面板與背板的板間距離也應保持至少75mm。
1、DIN導軌安裝
|
|
|
2、背板安裝
S7-200的CPU和擴展模塊都有安裝孔，可以很方便地安裝在背板上。
| CPU系列號 |
產品圖片 |
描述 |
選型型號 |
| CPU221 |
|
DC/DC/DC；6點輸入/4點輸出 | 6ES7 211-0AA23-0B0 |
| AC/DC/繼電器；6點輸入/4點輸出 | 6ES7 211-0BA23-0B0 | ||
| CPU222 |
|
DC/DC/DC；8點輸入/6點輸出 | 6ES7 212-1AB23-0B0 |
| AC/DC/繼電器；8點輸入/6點輸出 | 6ES7 212-1BB23-0B0 | ||
| CPU224 |
|
DC/DC/DC；14點輸入/10點輸出 | 6ES7 214-1AD23-0B0 |
| AC/DC/繼電器；14點輸入/10點輸出 | 6ES7 214-1BD23-0B0 | ||
| CPU224XP |  |
DC/DC/DC；14點輸入/10點輸出；2輸入/1輸出共3個模擬量I/O點 | 6ES7 214-2AD23-0B0 |
| AC/DC/繼電器；14點輸入/10點輸出；2輸入/1輸出共3個模擬量I/O點 | 6ES7 214-2BD23-0B0 | ||
| CPU226 |
|
DC/DC/DC；24點輸入/16點晶體管輸出 | 6ES7 216-2AD23-0B0 |
| AC/DC/繼電器；24點輸入/16點輸出 | 6ES7 216-2BD23-0B0 | ||
| CPU226XM |
|
DC/DC/DC；24點輸入/16點晶體管輸出 | 6ES7 216-2AF22-0B0 |
| AC/DC/繼電器；24點輸入/16點輸出 | 6ES7 216-2BF22-0B0 |
6ES7 221-1EF22-0A0 EM221 8入 120/230VAC，開關量
6ES7 222-1BF22-0A8 EM222 8出 24VDC，開關量

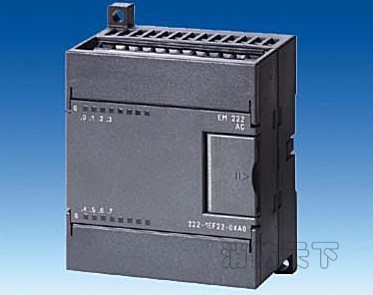

6ES7 222-1EF22-0A0 EM222 8出 120V/230VAC，0.5A 開關量
6ES7 222-1HF22-0A8 EM222 8出 繼電器
6ES7 222-1BD22-0A0 EM222 4出 24VDC 固態－MOSFET
6ES7 222-1HD22-0A0 EM222 4出 繼電器 干觸點
6ES7 223-1BF22-0A8 EM223 4入/4出 24VDC，開關量
6ES7 223-1HF22-0A8 EM223 4入 24VDC/4出 繼電器
6ES7 223-1BH22-0A8 EM223 8入/8出 24VDC，開關量
6ES7 223-1PH22-0A8 EM223 8入 24VDC/8出 繼電器
6ES7 223-1BL22-0A8 EM223 16入/16出 24VDC，開關量
6ES7 223-1PL22-0A8 EM223 16入 24VDC/16出 繼電器
6ES7 223-1BM22-0A8 EM223 32入/32出 24VDC，開關量
6ES7 223-1PM22-0A8 EM223 32入 24VDC/32出 繼電器
6ES7 231-0HC22-0A8 EM231 4入*12位精度，模擬量
6ES7 231-7PB22-0A8 EM231 2入*熱電阻，模擬量

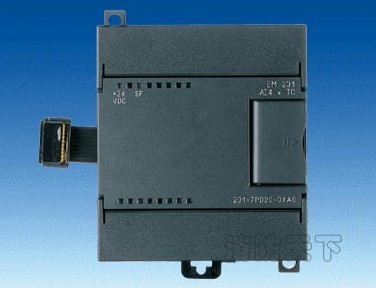

6ES7 231-7PD22-0A8 EM231 4入*熱電偶，模擬量
6ES7 232-0HB22-0A8 EM232 2出*12位精度，模擬量
6ES7 235-0KD22-0A8 EM235 4入/1出*12位精度，模擬量
6ES7 277-0AA22-0A0 EM277 PROFIBUS-DP接口模塊
6GK7 243-2AX01-0A0 CP243-2 AS-i接口模塊
6ES7 253-1AA22-0A0 EM253 位控模塊
6ES7 241-1AA22-0A0 EM241 調制解調器模塊
6GK7 243-1EX00-0E0 CP243-1 工業以太網模塊
6GK7 243-1GX00-0E0 CP243-1IT 工業以太網模塊
SIMATIC S7-200系列PLC適用于各行各業，各種場合中的檢測、監測及控制的自動化。S7-200系列的強大功能使其無論在獨立運行中，或相連成網絡皆能實現復雜控制功能。因此S7-200系列具有極高的性能/價格比。
S7-200系列出色表現在以下幾個方面：
極高的可靠性
極豐富的指令集
易于掌握
便捷的操作
豐富的內置集成功能
實時特性
強勁的通訊能力
豐富的擴展模塊
S7-200系列在集散自動化系統中充分發揮其強大功能。使用范圍可覆蓋從替代繼電器的簡單控制到更復雜的自動化控制。應用領域極為廣泛，覆蓋所有與自動檢測，自動化控制有關的工業及民用領域，包括各種機床、機械、電力設施、民用設施、環境保護設備等等。如：沖壓機床，磨床，印刷機械，橡膠化工機械，中央空調，電梯控制，運動系統。
S7-200系列PLC可提供5個不同的基本型號的8種CPU供您使用。
S7-200 CPU的技術指標
|
特性 |
CPU 221 |
CPU 222 |
CPU 224 |
CPU 224XP |
CPU 226 |
|
本機I/O
?數字量 ?模擬量 |
6入/4出 - |
8入/6出 - |
14入/10出 - |
14入/10出 2入/1出 |
24入/16出 - |
| 大擴展模塊數量 | 0個模塊 | 2個模塊 | 7個模塊 | 7個模塊 | 7個模塊 |
| 數據存儲區 | 2048字節 | 2048字節 | 8192字節 | 10240字節 | 10240字節 |
| 掉電保持時間 | 50小時 | 50小時 | 100小時 | 100小時 | 100小時 |
|
程序存儲器：
?可在運行模式下編輯 ?不可在運行模式下編輯 |
4096字節 4096字節 |
4096字節 4096字節 |
8192字節 12288字節 |
12288字節 16384字節 |
16384字節 24576字節 |
|
高速計數器
|
4路30KHz 2路20KHz |
4路30KHz 2路20KHz |
6路30KHz 4路20KHz |
4路30KHz
3路20KHz |
6路30KHz
4路20KHz |
|
脈沖輸出（DC） |
2路20KHz |
2路20KHz |
2路20KHz |
2路100 KHz |
2路20KHz |
|
模擬電位器 |
1 |
1 |
2 |
2 |
2 |
|
實時時鐘 |
配時鐘卡 |
配時鐘卡 |
內置 |
內置 |
內置 |
|
通訊口 |
1×RS-485 |
1×RS-485 |
1×RS-485 |
2×RS-485 |
2×RS-485 |
|
浮點數運算 |
有 |
有 |
有 |
有 |
有 |
| I/O映象區 |
256 128入/128出 |
256 128入/128出 |
256 128入/128出 |
256 128入/128出 |
256 128入/128出 |
| 布爾指令執行速度 | 0.22μs /指令 | 0.22μs /指令 | 0.22μs /指令 | 0.22μs /指令 | 0.22μs /指令 |
| 外形尺寸 | 90×80×62 | 90×80×62 | 120.5×80×62 | 140×80×62 | 190×80×62 |
CPU 222 DC/DC/DC 8 輸入/6 輸出 6ES7212-1AB23-0B8
CPU 222 AC/DC/ 繼電器8 輸入/6 輸出 6ES7212-1BB23-0B8
CPU 224 DC/DC/DC 14 輸入/10 輸出 6ES7214-1AD23-0B8
CPU 224 AC/DC/ 繼電器14 輸入/10 輸出 6ES7214-1BD23-0B8
CPU 224XP DC/DC/DC 14 輸入/10 輸出 6ES7214-2AD23-0B8
CPU 224XP AC/DC/ 繼電器14 輸入/10 輸出 6ES7214-2BD23-0B8
CPU 226 DC/DC/DC 24 輸入/16 輸出 6ES7216-2AD23-0B8
CPU 226 AC/DC/ 繼電器24 輸入/16 輸出 6ES7216-2BD23-0B8
EM 221 數字量輸入模塊，8 輸入24V DC 6ES7221-1BF22-0A8
EM 221 數字量輸入模塊，16 輸入24 VDC 6ES7221-1BH22-0A8
EM 222 數字量輸出模塊，8 輸出24 VDC 6ES7222-1BF22-0A8
EM 222 數字量輸出模塊，8 輸出繼電器 6ES7222-1HF22-0A8
EM 223 數字量輸入/輸出模塊，4 輸入/4 輸出24V DC 6ES7223-1BF22-0A8
EM 223 數字量輸入/輸出模塊，4 輸入24 VDC/4 繼電器輸出 6ES7223-1HF22-0A8
EM 223 數字量輸入/輸出模塊，8 輸入/8 輸出24 VDC 6ES7223-1BH22-0A8
EM 223 數字量輸入/輸出模塊，8 輸入24 VDC/8 繼電器輸出 6ES7223-1PH22-0A8
EM 223 數字量輸入/輸出模塊，16 輸入/16 輸出24 VDC 6ES7223-1BL22-0A8
EM 223 數字量輸入/輸出模塊，16 輸入24 VDC/16 繼電器輸出 6ES7223-1PL22-0A8
EM 231 模擬量輸入模塊，4 輸入 6ES7231-0HC22-0A8
EM 231 2 路輸入熱電阻 6ES7231-7PB22-0A8
EM 231 4 路輸入熱電偶 6ES7231-7PD22-0A8
EM 232 模擬量輸出模塊，2 輸出 6ES7232-0HB22-0A8
EM 235 模擬量輸入/輸出模塊4 輸入/1 輸出 6ES7235-0KD22-0A8
EM 223 數字量輸入/輸出模塊，32 輸入24 VDC/32 繼電器輸出 6ES7223-1PM22-0A8
EM 223 數字量輸入/輸出模塊，32 輸入/32 輸出24 VDC 6ES7223-1BM22-0A8
