2適用范圍
----S7-200 系列在集散自動化系統中充分發揮其強大功能。使用范圍可覆蓋從替代繼電器的簡單控制到更復雜的 自動化控制。應用領域極為廣泛， 覆蓋所有與自動檢測，自動化控制有關的工業及民用領域，包括各種機床、機械、電力設施、民用設施、環境保護設備等等。 如： 沖壓機床，磨床，印刷機械，橡膠化工機械，中央空調，電梯控制，運動系統。
---- S7-200系列PLC可提供4個不同的基本型號的8種CPU供您使用。
3CPU單元設計
集成的24V負載電源：可直接連接到傳感器和變送器（執行器），CPU 221，222具有180mA輸出， CPU 224，CPU 224XP，CPU 226分別輸出280，400mA?？捎米髫撦d電源。
不同的設備類型。
CPU 221~226各有2種類型CPU，具有不同的電源電壓和控制電壓。
本機數字量輸入/輸出點。
CPU 221具有6個輸入點和4個輸出點，CPU 222具有8個輸入點和6個輸出點，CPU 224具有14個輸入點和10個輸出點，CPU 224XP具有14個輸入點和10個輸出點，CPU 226具有24個輸入點和16個輸出點。
本機模擬量輸入/輸出點。
CPU 224XP具有2個輸入點，1個輸出點。
中斷輸入。
允許以極快的速度對過程信號的上升沿作出響應。
高速計數器。
CPU 221/222
4個高速計數器（30KHz），可編程并具有復位輸入，2個獨立的輸入端可同時作加、減計數，可連接兩個相位差為90°的A/B相增量編碼器。
CPU224/224XP/226。
6個高速計數器（30KHz），具有CPU221/222相同的功能。
CPU 222/224/224XP/226。
可方便地用數字量和模擬量擴展模塊進行擴展?？墒褂梅抡嫫鳎ㄟx件）對本機輸入信號進行仿真，用于調試用戶程序。
4模擬電位器
CPU221/222 1個。
CPU224/224XP/226 2個。
CPU221/222/224/224XP/226還具有。
脈沖輸出
2路高頻率脈沖輸出（大20KHz），用于控制步進電機或伺服電機實現定位任務。
實時時鐘
例如為信息加注時間標記，記錄機器運行時間或?qū)^程進行時間控制。
EEPROM存儲器模塊（選件）
可作為修改與拷貝程序的快速工具（無需編程器），并可進行輔助軟件歸檔工作。
電池模塊
用于長時間數據后備。用戶數據（如標志位狀態，數據塊，定時器，計數器）可通過內部的超級電容存貯大約5天。選用電池模塊能延長存貯時間到200天（10年壽命）。電池模塊插在存儲器模塊的卡槽中。
編程：CPU 221/222/224/224XP/226
STEP 7-Micro/WIN32 V3.1編程軟件可以對所有的CPU 221/222/224/224XP/226功能進行編程。同時也可以使用STEP 7-Micro/WIN16 V2.1軟件包，但是它只支持對S7-21x同樣具有的功能進行編程。
STEP 7-Micro/DOS不能對CPU 221/222/224/224XP/226編程。如果使用PG/PC的串口編程，則需要使用PC/PPI電纜。
如果使用STEP 7-Micro/WIN32 V3.1編程軟件，則也可以通過SIMATIC CP 5511或CP 5611編程。在這種情況下，通訊速率可高達187.5kbit/s。
可以利用PC/PPI 電纜和自由口通訊功能把 S7-200 CPU 連接到許多和RS-232標準兼容的設備。
有兩種不同型號的 PC/PPI 電纜
帶有RS-232口的隔離型 PC/PPI 電纜，用5個DIP開關設置波特率和其它配置項 （見下圖）。
帶有RS-232口的非隔離型 PC/PPI 電纜，用4個DIP開關設置波特率。 有關非隔離型PC/PPI電纜的技術規范，請參閱S7-200 可編程控制器系統手冊。
當 數據從RS-232傳送到RS-485口時，PC/PPI 電纜是發送模式。當數據從RS-485傳送到RS-232口時，PC/PPI 電纜是接收模 式。當檢測到RS-232的發送線有字符時，電纜立即從接收模式轉換到發送模式。當RS-232發送線處于閑置的時間超過電纜切換時間時， 電 纜又切換到接收模式。這個時間與電纜上的DIP開關設定的波特率選擇有關。
5各型號的優點
CPU 221
本 機集成6輸入/4輸出共10個數字量I/O點。無I/O擴展能力。6K字節程序和數據存儲空間。4個獨立的 30kHz高 速計數器，2路獨立的20kHz高速脈沖輸出。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。非常 適 合于小點數控制的微型控制器。
CPU 222
本機集成8輸入/6輸 出共14個數字量I/O點?？蛇B接2個擴展模塊。6K字節程序和數據存儲空間。4個獨立的 30kHz高速計數器，2路獨立 的20kHz高速脈沖輸出。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。非常 適 合于小點數控制的微型控制器。
CPU 224
本機集成14輸入 /10輸出共24個數字量I/O點?？蛇B接7個擴展模塊，大擴展至168路數字量I/O點或35 路模擬量I/O 點。13K字節程序和數據存 儲空間。6個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出，具有PID控制器。1個RS485通訊/編程 口，具有PPI通訊協 議、MPI通訊協議和自由方式通訊能力。I/O端子排可很容易地整體拆卸。是具有較強控制能力的控制器。

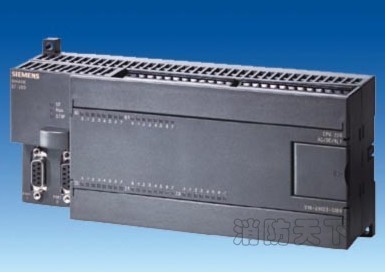

CPU 224XP
本 機集成14輸入/10輸出共24個數字量I/O點，2輸入/1輸出共3個模擬量I/O點，可連接7個擴展模塊， 大擴展值至 168路數字量I/O點或38路模擬量I/O點。20K字節程序和數據存儲空間，6個獨立的高速計數器（100KHz），2個100KHz的高速脈沖輸 出，2個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。本機還新增多種功能，如內置模擬量I/O,位控特性， 自 整定PID功能，線性斜坡脈沖指令，診斷LED，數據記錄及配方功能等。是具有模擬量I/O和強大控制能力的新型CPU。
本 機集成24輸入/16輸出共40個數字量I/O 點?？蛇B接7個擴展模塊，大擴展至248路數字量I/O 點或35路模擬量I/O 點。13K字 節程序和數據存儲空間。6個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出，具有PID控制器。2個RS485通訊/編程 口，具有 PPI通訊協議、MPI通訊協議和自由方式通訊能力。I/O端子排可很容易地整體拆卸。用于較高要求的控制系統，具有更多的輸入/輸出點，更強 的 模塊擴展能力，更快的運行速度和功能更強的內部集成特殊功能。可完全適應于一些復雜的中小型控制系統。
S7-200系列PLC是西門子公司的產品
6ES7 221-1EF22-0A0 EM221 8入 120/230VAC，開關量
6ES7 222-1BF22-0A8 EM222 8出 24VDC，開關量
6ES7 222-1EF22-0A0 EM222 8出 120V/230VAC，0.5A 開關量
6ES7 222-1HF22-0A8 EM222 8出 繼電器
6ES7 222-1BD22-0A0 EM222 4出 24VDC 固態－MOSFET
6ES7 222-1HD22-0A0 EM222 4出 繼電器 干觸點
6ES7 223-1BF22-0A8 EM223 4入/4出 24VDC，開關量
6ES7 223-1HF22-0A8 EM223 4入 24VDC/4出 繼電器
6ES7 223-1BH22-0A8 EM223 8入/8出 24VDC，開關量
6ES7 223-1PH22-0A8 EM223 8入 24VDC/8出 繼電器
6ES7 223-1BL22-0A8 EM223 16入/16出 24VDC，開關量
6ES7 223-1PL22-0A8 EM223 16入 24VDC/16出 繼電器
6ES7 223-1BM22-0A8 EM223 32入/32出 24VDC，開關量
6ES7 223-1PM22-0A8 EM223 32入 24VDC/32出 繼電器

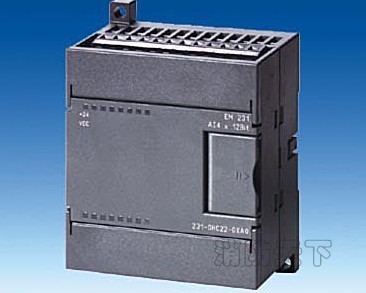

6ES7 231-0HC22-0A8 EM231 4入*12位精度，模擬量
6ES7 231-7PB22-0A8 EM231 2入*熱電阻，模擬量
6ES7 231-7PD22-0A8 EM231 4入*熱電偶，模擬量
6ES7 232-0HB22-0A8 EM232 2出*12位精度，模擬量
6ES7 235-0KD22-0A8 EM235 4入/1出*12位精度，模擬量
6ES7 277-0AA22-0A0 EM277 PROFIBUS-DP接口模塊
6GK7 243-2AX01-0A0 CP243-2 AS-i接口模塊
6ES7 253-1AA22-0A0 EM253 位控模塊
6ES7 241-1AA22-0A0 EM241 調制解調器模塊
6GK7 243-1EX00-0E0 CP243-1 工業以太網模塊
6GK7 243-1GX00-0E0 CP243-1IT 工業以太網模塊
附件
6ES7 291-8GF23-0A0 MC291,新CPU22x存儲器盒,64K
6ES7 297-1AA23-0A0 CC292,CPU22x時鐘/日期電池盒
6ES7 291-8BA20-0A0 BC293,CPU22x電池盒
6ES7 290-6AA20-0A0 擴展電纜,I/O擴展,0.8米,CPU22x/EM
6ES7 901-3CB30-0A0 編程/通訊電纜,PC/PPI,帶光電隔離,5-開關,5m
6ES7 901-3DB30-0A0 編程/通訊電纜,PC/PPI,帶光電隔離,USB接口，5-開關
6ES7 292-1AD20-0AA0 CPU22x/EM端子連接器塊,7個端子,可拆卸
6ES7 292-1AE20-0AA0 CPU22x/EM端子連接器塊,12個端子,可拆卸
6ES7 292-1AG20-0AA0 CPU22x/EM連接器塊,18個端子,可拆卸
6A V6 640-0AA00-0AX0 TD400C文本顯示器
6EP1 332-1SH31 專為S7－200 設計電源,24V/3.5A 可并聯5個
概述
------S7-200系列PLC適用于各行各業，各種場合中的檢測、監測及控制的自動化。S7-200系列的強大功能使其無論在獨立運行中，或相連成網絡皆能實現復雜控制功能。因此S7-200系列具有極高的性能/價格比。
------S7-200系列出色表現在以下幾個方面：
? 極高的可靠性
? 極豐富的指令集
? 易于掌握
? 便捷的操作
? 豐富的內置集成功能
? 實時特性
? 強勁的通訊能力
? 豐富的擴展模塊
------S7-200系列在集散自動化系統中充分發揮其強大功能。使用范圍可覆蓋從替代繼電器的簡單控制到更復雜的自動化控制。應用領域極為廣泛，覆蓋所有與自動檢測，自動化控制有關的工業及民用領域，包括各種機床、機械、電力設施、民用設施、環境保護設備等等。如：沖壓機床，磨床，印刷機械，橡膠化工機械，中央空調，電梯控制，運動系統。
------S7-200系列PLC可提供4個不同的基本型號的8種CPU供您使用。
CPU單元設計
------集成的24V負載電源：可直接連接到傳感器和變送器（執行器），CPU 221，222具有180mA輸出， CPU 224，CPU 224XP，CPU 226分別輸出280，400mA?？捎米髫撦d電源。
不同的設備類型
------CPU 221~226各有2種類型CPU，具有不同的電源電壓和控制電壓。
本機數字量輸入/輸出點
------CPU 221具有6個輸入點和4個輸出點，CPU 222具有8個輸入點和6個輸出點，CPU 224具有14個輸入點和10個輸出點，CPU 224XP具有14個輸入點和10個輸出點，CPU 226具有24個輸入點和16個輸出點。
本機模擬量輸入/輸出點
------CPU 224XP具有2個輸入點，1個輸出點。
中斷輸入
------允許以極快的速度對過程信號的上升沿作出響應。
高速計數器
------CPU 221/222
------4個高速計數器（30KHz），可編程并具有復位輸入，2個獨立的輸入端可同時作加、減計數，可連接兩個相位差為90°的A/B相增量編碼器
------CPU 224/224XP/226
------6個高速計數器（30KHz），具有CPU 221/222相同的功能。
CPU 222/224/224XP/226
------可方便地用數字量和模擬量擴展模塊進行擴展。可使用仿真器（選件）對本機輸入信號進行仿真，用于調試用戶程序。
模擬電位器
------CPU 221/222 1個
------CPU 224/224XP/226 2個
------CPU 221/222/224/224XP/226還具有
脈沖輸出
------2路高頻率脈沖輸出（大20KHz），用于控制步進電機或伺服電機實現定位任務。
Functions
- 廣泛的指令集:
有大量的
- 基本操作,如二進制邏輯運算、結果賦值、存儲、計數、產生時間、裝載、傳輸、比較、移位、循環移位、產生補碼、調用子程序（帶局部變量）
- 集成通訊指令（如 S7-200 通訊（讀網絡（NETR），寫網絡（NETW）或自由口（發送XMT，接收RCV）
- 用戶友好的功能,如脈沖持續時間調制、脈沖序列功能、算法功能、浮點算法、PID 閉環控制、跳轉功能、循環功能和代碼轉換都使編程任務得以簡化。
- 計數:
用戶友好的計數功能配以集成的計數器和高速計數器指令給用戶開辟了新的應用領域
- 中斷處理:
- 邊沿觸發中斷（由過程信號的上升沿或下降沿觸發）允許對過程中斷作出極快的響應。
- 時間控制型中斷可以以 1 ms 為增量設置范圍從 1 ms 至 255 ms。
- 當達到設定值或計數器方向改變時，可觸發計數器中斷。
- 通訊中斷使得能迅速方便地與周圍的設備如打印機或條碼閱讀器交換信息
- 輸入/輸出的直接詢問和驅動:
也可以對輸入和輸出進行掃描以及獨立于循環周期而直接進行設置?？刂破髂苎杆俚貙^程事件作出響應（例如，當發生中斷時，直接復位輸出）。
- 口令保護:
3 級口令保護的概念有效地保證了用戶專有技術的安全。對于訪問用戶程序，有以下幾種保護方案:
- 完全訪問:程序可以隨便改動。
- 只讀：未經授權不能修改程序?？梢赃M行測試、設置系統參數和拷貝程序。
- 完全保護：未經授權不能修改、讀出和復制程序?？蛇M行參數設置。
- 測試和診斷功能：
用戶友好的功能支持測試和診斷：使用可定義的循環次數執行和分析整個程序。多大 124 個循環內的內部參數，如位存儲器、定時器或計數器同時記錄下來。
- 測試和診斷運行過程中對輸入和輸出進行“強制”：
可不在循環周期內獨立設置輸入和輸出，例如可以檢測用戶程序。
- 在線運行編輯：
在運行模式下，可以編輯程序，并通過點擊鼠標將修改的程序裝入CPU中，而不需要中斷當前程序的執行。
- 提供諸如其它SIN、COS、TAN、LN、EXP算術模塊
- 數據紀錄：
時間控制或事件控制的數據記錄保存在EEPROM存儲子模板中，例如性能數據、統計數據、故障報文，可選擇地加入時間標簽?？梢允褂?STEP 7-Micro/WIN 中的 S7 Explorer 隨時傳送紀錄文件。
- 配方管理:
在 STEP 7-Micro/WIN 項目中定義并下載配方。為了更好地使用存儲器，配方存儲在 EEPROM 存儲器子模塊中?？梢栽诰€修改和更新配方。
SIMATIC S7-200系列PLC適用于各行各業，各種場合中的檢測、監測及控制的自動化。S7-200系列的強大功能使其無論在獨立運行中，或相連成網絡皆能實現復雜控制功能。因此S7-200系列具有極高的性能/價格比。
