2適用范圍
----S7-200 系列在集散自動化系統中充分發揮其強大功能。使用范圍可覆蓋從替代繼電器的簡單控制到更復雜的 自動化控制。應用領域極為廣泛， 覆蓋所有與自動檢測，自動化控制有關的工業及民用領域，包括各種機床、機械、電力設施、民用設施、環境保護設備等等。 如： 沖壓機床，磨床，印刷機械，橡膠化工機械，中央空調，電梯控制，運動系統。

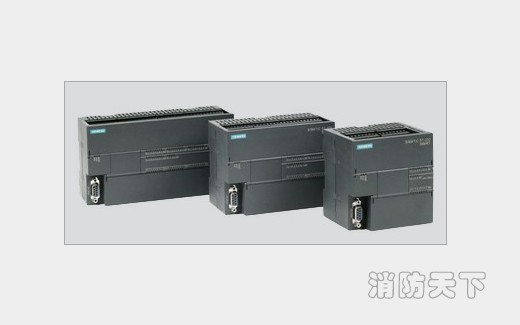

---- S7-200系列PLC可提供4個不同的基本型號的8種CPU供您使用。
3CPU單元設計
集成的24V負載電源：可直接連接到傳感器和變送器（執行器），CPU 221，222具有180mA輸出， CPU 224，CPU 224XP，CPU 226分別輸出280，400mA。可用作負載電源。
不同的設備類型。
CPU 221~226各有2種類型CPU，具有不同的電源電壓和控制電壓。
本機數字量輸入/輸出點。
CPU 221具有6個輸入點和4個輸出點，CPU 222具有8個輸入點和6個輸出點，CPU 224具有14個輸入點和10個輸出點，CPU 224XP具有14個輸入點和10個輸出點，CPU 226具有24個輸入點和16個輸出點。
本機模擬量輸入/輸出點。
CPU 224XP具有2個輸入點，1個輸出點。
中斷輸入。
允許以極快的速度對過程信號的上升沿作出響應。
高速計數器。
CPU 221/222
4個高速計數器（30KHz），可編程并具有復位輸入，2個獨立的輸入端可同時作加、減計數，可連接兩個相位差為90°的A/B相增量編碼器。
CPU224/224XP/226。
6個高速計數器（30KHz），具有CPU221/222相同的功能。
CPU 222/224/224XP/226。

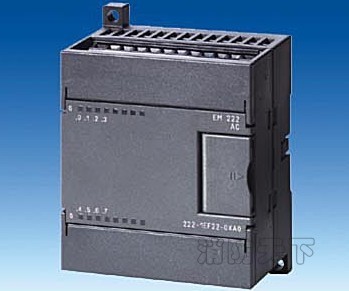

可方便地用數字量和模擬量擴展模塊進行擴展?？墒褂梅抡嫫鳎ㄟx件）對本機輸入信號進行仿真，用于調試用戶程序。
4模擬電位器
CPU221/222 1個。
CPU224/224XP/226 2個。
CPU221/222/224/224XP/226還具有。
脈沖輸出
2路高頻率脈沖輸出（大20KHz），用于控制步進電機或伺服電機實現定位任務。
實時時鐘
例如為信息加注時間標記，記錄機器運行時間或?qū)^程進行時間控制。
EEPROM存儲器模塊（選件）
可作為修改與拷貝程序的快速工具（無需編程器），并可進行輔助軟件歸檔工作。
電池模塊
用于長時間數據后備。用戶數據（如標志位狀態，數據塊，定時器，計數器）可通過內部的超級電容存貯大約5天。選用電池模塊能延長存貯時間到200天（10年壽命）。電池模塊插在存儲器模塊的卡槽中。
編程：CPU 221/222/224/224XP/226
STEP 7-Micro/WIN32 V3.1編程軟件可以對所有的CPU 221/222/224/224XP/226功能進行編程。同時也可以使用STEP 7-Micro/WIN16 V2.1軟件包，但是它只支持對S7-21x同樣具有的功能進行編程。
STEP 7-Micro/DOS不能對CPU 221/222/224/224XP/226編程。如果使用PG/PC的串口編程，則需要使用PC/PPI電纜。
如果使用STEP 7-Micro/WIN32 V3.1編程軟件，則也可以通過SIMATIC CP 5511或CP 5611編程。在這種情況下，通訊速率可高達187.5kbit/s。
可以利用PC/PPI 電纜和自由口通訊功能把 S7-200 CPU 連接到許多和RS-232標準兼容的設備。
有兩種不同型號的 PC/PPI 電纜
帶有RS-232口的隔離型 PC/PPI 電纜，用5個DIP開關設置波特率和其它配置項 （見下圖）。
帶有RS-232口的非隔離型 PC/PPI 電纜，用4個DIP開關設置波特率。 有關非隔離型PC/PPI電纜的技術規范，請參閱S7-200 可編程控制器系統手冊。
當 數據從RS-232傳送到RS-485口時，PC/PPI 電纜是發送模式。當數據從RS-485傳送到RS-232口時，PC/PPI 電纜是接收模 式。當檢測到RS-232的發送線有字符時，電纜立即從接收模式轉換到發送模式。當RS-232發送線處于閑置的時間超過電纜切換時間時， 電 纜又切換到接收模式。這個時間與電纜上的DIP開關設定的波特率選擇有關。
5各型號的優點
CPU 221
本 機集成6輸入/4輸出共10個數字量I/O點。無I/O擴展能力。6K字節程序和數據存儲空間。4個獨立的 30kHz高 速計數器，2路獨立的20kHz高速脈沖輸出。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。非常 適 合于小點數控制的微型控制器。
CPU 222
本機集成8輸入/6輸 出共14個數字量I/O點?？蛇B接2個擴展模塊。6K字節程序和數據存儲空間。4個獨立的 30kHz高速計數器，2路獨立 的20kHz高速脈沖輸出。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。非常 適 合于小點數控制的微型控制器。
CPU 224
本機集成14輸入 /10輸出共24個數字量I/O點?？蛇B接7個擴展模塊，大擴展至168路數字量I/O點或35 路模擬量I/O 點。13K字節程序和數據存 儲空間。6個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出，具有PID控制器。1個RS485通訊/編程 口，具有PPI通訊協 議、MPI通訊協議和自由方式通訊能力。I/O端子排可很容易地整體拆卸。是具有較強控制能力的控制器。
CPU 224XP
|
主營：數控系統,S7-200PLC S7-300PLC S7-400PLC S7-1200PLC 6ES5 ET200 人機界面,觸摸屏變頻器,DP總線,MM420 變頻器MM430 變頻器MM440 6SE70交流工程調速變頻器 6RA70直流調速裝置 SITOP電源,電線電纜,數控備件,伺服電機等工控產品，我們在價格上有較大優勢,更注重售后服務，現有大量現貨銷售，歡迎您來電咨詢。上海凱臺自動化控制設備有限公司，代理西門子系列產品，原裝正品，假一罰十。
西門子PLC各功能介紹：
1.存儲容量
存儲容量是指用戶程序存儲器的容量。用戶程序存儲器的容量大，可以編制出復雜的程序。一般來說，小型PLC的用戶存儲器容量為幾千字，而大型機的用戶存儲器容量為幾萬字。
2.I/O點數
輸入/輸出(I/O)點數是PLC可以接受的輸入信號和輸出信號的總和，是衡量PLC性能的重要指標。I/O點數越多，外部可接的輸入設備和輸出設備就越多，控制規模就越大。
3.掃描速度
掃描速度是指PLC執行用戶程序的速度，是衡量PLC性能的重要指標。一般以掃描1K字用戶程序所需的時間來衡量掃描速度，通常以ms/K字為單位。PLC用戶手冊一般給出執行各條指令所用的時間，可以通過比較各種PLC執行相同的操作所用的時間，來衡量掃描速度的快慢。
4.指令的功能與數量
指令功能的強弱、數量的多少也是衡量PLC性能的重要指標。編程指令的功能越強、數量越多，PLC的處理能力和控制能力也越強，用戶編程也越簡單和方便，越容易完成復雜的控制任務。
5.內部元件的種類與數量
在編制PLC程序時，需要用到大量的內部元件來存放變量、中間結果、保持數據、定時計數、模塊設置和各種標志位等信息。這些元件的種類與數量越多，表示PLC的存儲和處理各種信息的能力越強。
6.特殊功能單元
特殊功能單元種類的多少與功能的強弱是衡量PLC產品的一個重要指標。近年來各PLC廠商非常重視特殊功能單元的開發，特殊功能單元種類日益增多，功能越來越強，使PLC的控制功能日益擴大。
7.可擴展能力
PLC的可擴展能力包括I/O點數的擴展、存儲容量的擴展、聯網功能的擴展、各種功能模塊的擴展等。在選擇PLC時，經常需要考慮PLC的可擴展能力。
|
