S7-200系列在集散自動化系統中充分發揮其強大功能。使用范圍可覆蓋從替代繼電器的簡單控制到更復雜的自動化控制。應用領域極為廣泛，覆蓋所有與自動檢測，自動化控制有關的工業及民用領域，包括各種機床、機械、電力設施、民用設施、環境保護設備等等。如：沖壓機床，磨床，印刷機械，橡膠化工機械，中央空調，電梯控制，運動系統。S7-200系列PLC可提供4個不同的基本型號的8種CPU供您使用。

CPU模塊 　
6ES72121AB230B8 CPU222 CN DC/DC/DC 8輸入/6輸出
6ES72121BB230B8 CPU222 CN AC/DC/繼電器 8輸入/6輸出
6ES72141AD230B8 CPU224 CN DC/DC/DC 14輸入/10輸出（16K程序與數據空間）
6ES72141BD230B8 CPU224 CN AC/DC/繼電器 14輸入/10輸出（16K程序與數據空間）
6ES72142AD230B8 CPU224XP CN DC/DC/DC 14輸入/10輸出，2AI/1AO
 6ES72142BD230B8 CPU224XP CN AC/DC/繼電器 14輸入/10輸出，2AI/1AO
 6ES72162AD230B8 CPU226 CN DC/DC/DC 24輸入/16輸出（26K程序與數據空間）
6ES72162BD230B8 CPU226 CN AC/DC/繼電器 24輸入/16輸出（26K程序與數據空間）
 數字量 I/O 擴展模塊 　
6ES72211BF220A8 EM221數字量輸入模塊  8輸入 24VDC
 6ES72211BH220A8 EM221 數字量輸入模塊  16輸入 24VDC
 6ES72221BF220A8 EM222 數字量輸出模塊 8輸出24VDC
 6ES72221HF220A8 EM222 數字量輸出模塊  8輸出 繼電器輸出
6ES72231BF220A8 EM223數字量輸入/輸出模塊，4輸入/4輸出，24VDC
 6ES72231HF220A8 EM223數字量輸入/輸出模塊，4輸入/4繼電器輸出，24VDC
 6ES72231BH220A8 EM223數字量輸入/輸出模塊，8輸入/8輸出，24VDC
 6ES72231PH220A8 EM223數字量輸入/輸出模塊，8輸入/8繼電器輸出，24VDC
 6ES72231BL220A8 EM223數字量輸入/輸出模塊，16輸入/16輸出 24VDC
 6ES72231PL220A8 EM223數字量輸入/輸出模塊，16輸入/16繼電器輸出 24VDC
 6ES72231BM220A8 EM223數字量輸入/輸出模塊，32輸入/32輸出 24VDC
 6ES72231PM220A8 EM223數字量輸入/輸出模塊，32輸入/32繼電器輸出 24VDC
模擬量 I/O 擴展模塊 　
6ES72317PB220A8 EM231 2 路輸入熱電阻
6ES72317PD220A8 EM231,4 路輸入熱電偶
6ES72310HC220A8 EM231 模擬量輸入模塊，4 輸入 *12位
6ES72320HB220A8 EM232,  模擬量輸出模塊，2 輸出 *12位
6ES72350KD220A8 EM235, 模擬量輸入/輸出模塊4 輸入/1 輸出模塊*12
 CPU模塊 　
6ES72110AA230B0 CPU221 DC/DC/DC 6輸入/4輸出
6ES72110BA230B0 CPU221 AC/DC/繼電器  6輸入/4輸出
6ES72121AB230B0 CPU222 ， DC/DC/DC 8輸入/6輸出
6ES72121BB230B0 CPU222 ， AC/DC/繼電器 8輸入/6輸出
6ES72141AD230B0 CPU224，DC/DC/DC 14輸入/10輸出（16K程序與數據空間）
6ES72141BD230B0 CPU224 ，AC/DC/繼電器 14輸入/10輸出（16K程序與數據空間）
6ES72142AD230B0 CPU224XP ，DC/DC/DC 14輸入/10輸出，2AI/1AO
 6ES72142BD230B0 CPU224XP CN AC/DC/繼電器 14輸入/10輸出，2AI/1AO
 6ES72162AD230B0 CPU226 ，DC/DC/DC 24輸入/16輸出（26K程序與數據空間）
6ES72162BD230B0 CPU226，AC/DC/繼電器 24輸入/16輸出（26K程序與數據空間）
 數字量 I/O 擴展模塊 　
6ES72211BF220A0 EM221數字量輸入模塊  8輸入 24VDC
 6ES72211BH220A0 EM221 數字量輸入模塊  16輸入 24VDC
 6ES72211EF220A0 EM221 數字量輸入模塊  8 輸入(交流120/230VAC)
 6ES72221BF220A0 EM222 數字量輸出模塊 8輸出24VDC
 6ES72221EF220A0 EM222 數字量輸出模塊 8 輸出(交流120/230VAC ）
6ES72221HF220A0 EM222 數字量輸出模塊  8輸出 繼電器輸出
6ES72221BD220A0 EM222數字量輸出模塊  4輸出24VDC-5A
 6ES72221HD220A0 EM222數字量輸出模塊  4輸出繼電器-10A
 6ES72231BF220A0 EM223數字量輸入/輸出模塊，4輸入/4輸出，24VDC
 6ES72231HF220A0 EM222 數字量輸出模塊 8輸出 繼電器輸出
6ES72231BH220A0 EM223數字量輸入/輸出模塊，8輸入/8輸出，24VDC
 6ES72231PH220A0 EM223數字量輸入/輸出模塊，8輸入/8繼電器輸出，24VDC
 6ES72231BL220A0 EM223數字量輸入/輸出模塊，16輸入/16輸出 24VDC
 6ES72231PL220A0 EM223數字量輸入/輸出模塊，16輸入/16繼電器輸出 24VDC
 6ES72231BM220A0 EM223數字量輸入/輸出模塊，32輸入/32輸出 24VDC
 6ES72231PM220A0 EM223數字量輸入/輸出模塊，32輸入/32繼電器輸出 24VDC
模擬量 I/O 擴展模塊 　
6ES72317PD220A0 EM231,8 路輸入熱電偶
6ES72317PF220A0 EM231,4 路輸入熱電偶
6ES72317PB220A0 EM231 2 路輸入熱電阻
6ES72317PC220A0 EM231 4 路輸入熱電阻
6ES72310HC220A0 EM231 模擬量輸入模塊，4 輸入
6ES72310HF220A0 EM231 模擬量輸入模塊，8 輸入
6ES72320HB220A0 EM232,  模擬量輸出模塊，2 輸出
6ES72320HD220A0 EM232,  模擬量輸出模塊，4 輸出
6ES72350KD220A0 EM235, 模擬量輸入/輸出模塊4 輸入/1 輸出模塊*12
通訊模塊 　
6ES72770AA220A0 EM277 PROFIBUS-DP 模塊
6ES72411AA220A0 EM 241 調制解調器模塊
6ES72531AA220A0 EM 253 定位模塊
6GK72431EX010E0 CP243-1和CP243-1 IT 以太網模塊
 配件 　
6ES72918GF230A0 MC291，S7-200 CPU存儲器盒，64 KB
 6ES72918GH230A0 MC291，S7-200 CPU存儲器盒，256KB
 6ES72971AA230A0 新CPU 221 和222 時鐘卡(包括電池卡功能)：新時鐘卡只能在新一代CPU 中工作，新時鐘 卡不能在第二代CPU 中工作，原時鐘卡不能在新一代CPU 中工作。
6ES72906AA200A0 擴展電纜，I/O 擴展，0.8 米，CPU 22x/EM
 6ES72918BA200A0 BC 293 S7-200CPU電池盒（鋰電池CPU22X系列）
6ES79013CB300A0 編程通訊電纜，串口，PC/PPI，RS232/485 轉換，帶光電隔離，大187.5K 波特率，支持多主站
6ES79013DB300A0 編程通訊電纜，USB接口，PC/PPI，USB/RS485 轉換，帶光電隔離，大187.5K 波特率，支持多主站
6ES79010BF000AA0 MPI電纜（通訊電纜）
6ES79011BF000A0 HMI/PC連接電纜 5米 配232線972-0CA23用
6ES79720AA010A0 RS-485 IP 20 中繼器 隔離
6ES79720BA120A0 PROFIBUS 總線接頭，RS485，90度出線，無編程器接口
6ES79720BB120A0 PROFIBUS 總線接頭，RS485，90度出線，有編程器接口
6ES79720BA410A0 PROFIBUS 總線接頭，RS485，45度出線，無編程器接口
6ES79720BB410A0 PROFIBUS 總線接頭，RS485，45度出線，有編程器接口
6ES79720BA500A0 PROFIBUS 總線接頭，RS485，90度出線，無編程器接口，快速連接
6ES79720BB500A0 PROFIBUS 總線接頭，RS485，90度出線，有編程器接口，快速連接

1、DIN導軌安裝





2、背板安裝

S7-200的CPU和擴展模塊都有安裝孔，可以很方便地安裝在背板上。

CPU系列號	產品圖片	描述	選型型號
CPU221		DC/DC/DC；6點輸入/4點輸出	6ES7 211-0AA23-0B0
		AC/DC/繼電器；6點輸入/4點輸出	6ES7 211-0BA23-0B0
CPU222		DC/DC/DC；8點輸入/6點輸出	6ES7 212-1AB23-0B0
		AC/DC/繼電器；8點輸入/6點輸出	6ES7 212-1BB23-0B0
CPU224		DC/DC/DC；14點輸入/10點輸出	6ES7 214-1AD23-0B0
		AC/DC/繼電器；14點輸入/10點輸出	6ES7 214-1BD23-0B0
CPU224XP		DC/DC/DC；14點輸入/10點輸出；2輸入/1輸出共3個模擬量I/O點	6ES7 214-2AD23-0B0
		AC/DC/繼電器；14點輸入/10點輸出；2輸入/1輸出共3個模擬量I/O點	6ES7 214-2BD23-0B0
CPU226		DC/DC/DC；24點輸入/16點晶體管輸出	6ES7 216-2AD23-0B0
		AC/DC/繼電器；24點輸入/16點輸出	6ES7 216-2BD23-0B0
CPU226XM		DC/DC/DC；24點輸入/16點晶體管輸出	6ES7 216-2AF22-0B0
		AC/DC/繼電器；24點輸入/16點輸出	6ES7 216-2BF22-0B0





6ES7 221-1EF22-0A0 EM221 8入 120/230VAC，開關量

6ES7 222-1BF22-0A8 EM222 8出 24VDC，開關量

6ES7 222-1EF22-0A0 EM222 8出 120V/230VAC，0.5A 開關量

6ES7 222-1HF22-0A8 EM222 8出 繼電器

6ES7 222-1BD22-0A0 EM222 4出 24VDC 固態－MOSFET

6ES7 222-1HD22-0A0 EM222 4出 繼電器 干觸點

6ES7 223-1BF22-0A8 EM223 4入/4出 24VDC，開關量

6ES7 223-1HF22-0A8 EM223 4入 24VDC/4出 繼電器

6ES7 223-1BH22-0A8 EM223 8入/8出 24VDC，開關量

6ES7 223-1PH22-0A8 EM223 8入 24VDC/8出 繼電器

6ES7 223-1BL22-0A8 EM223 16入/16出 24VDC，開關量

6ES7 223-1PL22-0A8 EM223 16入 24VDC/16出 繼電器

6ES7 223-1BM22-0A8 EM223 32入/32出 24VDC，開關量

6ES7 223-1PM22-0A8 EM223 32入 24VDC/32出 繼電器

6ES7 231-0HC22-0A8 EM231 4入*12位精度，模擬量

6ES7 231-7PB22-0A8 EM231 2入*熱電阻，模擬量

6ES7 231-7PD22-0A8 EM231 4入*熱電偶，模擬量

6ES7 232-0HB22-0A8 EM232 2出*12位精度，模擬量

6ES7 235-0KD22-0A8 EM235 4入/1出*12位精度，模擬量

6ES7 277-0AA22-0A0 EM277 PROFIBUS-DP接口模塊

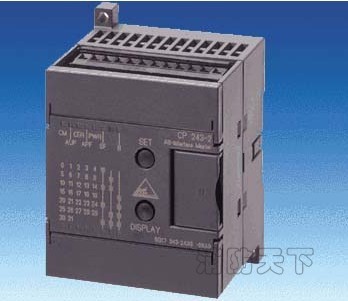

6GK7 243-2AX01-0A0 CP243-2 AS-i接口模塊

6ES7 253-1AA22-0A0 EM253 位控模塊

6ES7 241-1AA22-0A0 EM241 調制解調器模塊

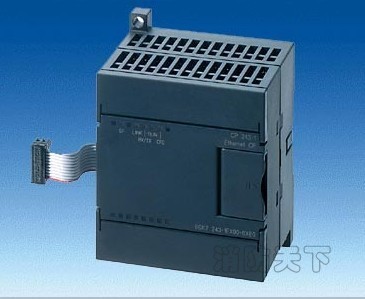

6GK7 243-1EX00-0E0 CP243-1 工業以太網模塊

6GK7 243-1GX00-0E0 CP243-1IT 工業以太網模塊

附件

6ES7 291-8GF23-0A0 MC291,新CPU22x存儲器盒,64K

6ES7 297-1AA23-0A0 CC292,CPU22x時鐘/日期電池盒

6ES7 291-8BA20-0A0 BC293,CPU22x電池盒

6ES7 290-6AA20-0A0 擴展電纜,I/O擴展,0.8米,CPU22x/EM

6ES7 901-3CB30-0A0 編程/通訊電纜,PC/PPI,帶光電隔離,5-開關,5m

6ES7 901-3DB30-0A0 編程/通訊電纜,PC/PPI,帶光電隔離,USB接口，5-開關

6ES7 292-1AD20-0AA0 CPU22x/EM端子連接器塊,7個端子,可拆卸

6ES7 292-1AE20-0AA0 CPU22x/EM端子連接器塊,12個端子,可拆卸

6ES7 292-1AG20-0AA0 CPU22x/EM連接器塊,18個端子,可拆卸

6A V6 640-0AA00-0AX0 TD400C文本顯示器

6EP1 332-1SH31 專為S7－200 設計電源,24V/3.5A 可并聯5個

概述
------S7-200系列PLC適用于各行各業，各種場合中的檢測、監測及控制的自動化。S7-200系列的強大功能使其無論在獨立運行中，或相連成網絡皆能實現復雜控制功能。因此S7-200系列具有極高的性能/價格比。
------S7-200系列出色表現在以下幾個方面：
? 極高的可靠性
 ? 極豐富的指令集
 ? 易于掌握
 ? 便捷的操作
 ? 豐富的內置集成功能
 ? 實時特性
 ? 強勁的通訊能力
 ? 豐富的擴展模塊
------S7-200系列在集散自動化系統中充分發揮其強大功能。使用范圍可覆蓋從替代繼電器的簡單控制到更復雜的自動化控制。應用領域極為廣泛，覆蓋所有與自動檢測，自動化控制有關的工業及民用領域，包括各種機床、機械、電力設施、民用設施、環境保護設備等等。如：沖壓機床，磨床，印刷機械，橡膠化工機械，中央空調，電梯控制，運動系統。
------S7-200系列PLC可提供4個不同的基本型號的8種CPU供您使用。
 CPU單元設計
------集成的24V負載電源：可直接連接到傳感器和變送器（執行器），CPU 221，222具有180mA輸出， CPU 224，CPU 224XP，CPU 226分別輸出280，400mA?？捎米髫?fù)載電源。
 不同的設備類型
------CPU 221~226各有2種類型CPU，具有不同的電源電壓和控制電壓。
 本機數字量輸入/輸出點
------CPU 221具有6個輸入點和4個輸出點，CPU 222具有8個輸入點和6個輸出點，CPU 224具有14個輸入點和10個輸出點，CPU 224XP具有14個輸入點和10個輸出點，CPU 226具有24個輸入點和16個輸出點。
 本機模擬量輸入/輸出點
------CPU 224XP具有2個輸入點，1個輸出點。
 中斷輸入
------允許以極快的速度對過程信號的上升沿作出響應。
 高速計數器
------CPU 221/222
 ------4個高速計數器（30KHz），可編程并具有復位輸入，2個獨立的輸入端可同時作加、減計數，可連接兩個相位差為90°的A/B相增量編碼器
 ------CPU 224/224XP/226
 ------6個高速計數器（30KHz），具有CPU 221/222相同的功能。
 CPU 222/224/224XP/226
------可方便地用數字量和模擬量擴展模塊進行擴展。可使用仿真器（選件）對本機輸入信號進行仿真，用于調試用戶程序。

主營：數控系統,S7-200PLC S7-300PLC S7-400PLC S7-1200PLC 6ES5 ET200 人機界面,觸摸屏變頻器,DP總線,MM420 變頻器MM430 變頻器MM440 6SE70交流工程調速變頻器 6RA70直流調速裝置 SITOP電源,電線電纜,數控備件,伺服電機等工控產品，我們在價格上有較大優勢,更注重售后服務，現有大量現貨銷售，歡迎您來電咨詢。上海凱臺自動化控制設備有限公司，代理西門子系列產品，原裝正品，假一罰十。 西門子PLC各功能介紹： 1.存儲容量 　　存儲容量是指用戶程序存儲器的容量。用戶程序存儲器的容量大，可以編制出復雜的程序。一般來說，小型PLC的用戶存儲器容量為幾千字，而大型機的用戶存儲器容量為幾萬字。 　　2.I/O點數 　　輸入/輸出(I/O)點數是PLC可以接受的輸入信號和輸出信號的總和，是衡量PLC性能的重要指標。I/O點數越多，外部可接的輸入設備和輸出設備就越多，控制規模就越大。 　　3.掃描速度 　　掃描速度是指PLC執行用戶程序的速度，是衡量PLC性能的重要指標。一般以掃描1K字用戶程序所需的時間來衡量掃描速度，通常以ms/K字為單位。PLC用戶手冊一般給出執行各條指令所用的時間，可以通過比較各種PLC執行相同的操作所用的時間，來衡量掃描速度的快慢。 　　4.指令的功能與數量 　　指令功能的強弱、數量的多少也是衡量PLC性能的重要指標。編程指令的功能越強、數量越多，PLC的處理能力和控制能力也越強，用戶編程也越簡單和方便，越容易完成復雜的控制任務。 　　5.內部元件的種類與數量 　　在編制PLC程序時，需要用到大量的內部元件來存放變量、中間結果、保持?jǐn)?shù)據、定時計數、模塊設置和各種標志位等信息。這些元件的種類與數量越多，表示PLC的存儲和處理各種信息的能力越強。 　　6.特殊功能單元 　　特殊功能單元種類的多少與功能的強弱是衡量PLC產品的一個重要指標。近年來各PLC廠商非常重視特殊功能單元的開發，特殊功能單元種類日益增多，功能越來越強，使PLC的控制功能日益擴大。 　　7.可擴展能力 　　PLC的可擴展能力包括I/O點數的擴展、存儲容量的擴展、聯網功能的擴展、各種功能模塊的擴展等。在選擇PLC時，經常需要考慮PLC的可擴展能力。
