SIEMENS 可編程控制器
上海非俗公司優勢產品; PLC 、觸摸屏、變頻器、電纜及通訊卡、數控系統、網絡接頭、伺服驅動、 凡在公司采購西門子產品，均可質保一年，假一罰十
以滿足客戶的需求為宗旨 , 以誠為本 , 精益求精，歡迎來電質詢高品質西門子產品上海非俗工控自動化設備有限公司（西門子代理商）
聯系人 ：瞿章明（銷售工程師）
手機 ：132 1743 0013 (24小時銷售技術服務)
商務QQ ：275 0130 146
微信 ：132 1743 0013
地址（ Add ） ：上海市松江區海立華亭5幢
S7-200系列出色表現在以下幾個方面：
極高的可靠性
極豐富的指令集
易于掌握
便捷的操作
豐富的內置集成功能
實時特性
強勁的通訊能力
豐富的擴展模塊
S7-200系列在集散自動化系統中充分發揮其強大功能。使用范圍可覆蓋從替代繼電器的簡單控制到更復雜的自動化控制。應用領域極為廣泛，覆蓋所有與自動檢測，自動化控制有關的工業及民用領域，包括各種機床、機械、電力設施、民用設施、環境保護設備等等。如：沖壓機床，磨床，印刷機械，橡膠化工機械，中央空調，電梯控制，運動系統。
S7-200系列PLC可提供5個不同的基本型號的8種CPU供您使用。
S7-200 CPU的技術指標
|
特性 |
CPU 221 |
CPU 222 |
CPU 224 |
CPU 224XP |
CPU 226 |
|
本機I/O ?數字量 ?模擬量 |
6入/4出 - |
8入/6出 - |
14入/10出 - |
14入/10出 2入/1出 |
24入/16出 - |
| 大擴展模塊數量 | 0個模塊 | 2個模塊 | 7個模塊 | 7個模塊 | 7個模塊 |
| 數據存儲區 | 2048字節 | 2048字節 | 8192字節 | 10240字節 | 10240字節 |
| 掉電保持時間 | 50小時 | 50小時 | 100小時 | 100小時 | 100小時 |
|
程序存儲器： ?可在運行模式下編輯 ?不可在運行模式下編輯 |
4096字節 4096字節 |
4096字節 4096字節 |
8192字節 12288字節 |
12288字節 16384字節 |
16384字節 24576字節 |
|
高速計數器
|
4路30KHz 2路20KHz |
4路30KHz 2路20KHz |
6路30KHz 4路20KHz |
4路30KHz 3路20KHz |
6路30KHz 4路20KHz |
|
脈沖輸出（DC） |
2路20KHz |
2路20KHz |
2路20KHz |
2路100 KHz |
2路20KHz |
|
模擬電位器 |
1 |
1 |
2 |
2 |
2 |
|
實時時鐘 |
配時鐘卡 |
配時鐘卡 |
內置 |
內置 |
內置 |
|
通訊口 |
1×RS-485 |
1×RS-485 |
1×RS-485 |
2×RS-485 |
2×RS-485 |
|
浮點數運算 |
有 |
有 |
有 |
有 |
有 |
| I/O映象區 |
256 128入/128出 |
256 128入/128出 |
256 128入/128出 |
256 128入/128出 |
256 128入/128出 |
| 布爾指令執行速度 | 0.22μs /指令 | 0.22μs /指令 | 0.22μs /指令 | 0.22μs /指令 | 0.22μs /指令 |
| 外形尺寸 | 90×80×62 | 90×80×62 | 120.5×80×62 | 140×80×62 | 190×80×62 |
本機集成8輸入/6輸出共14個數字量I/O點?？蛇B接2個擴展模塊。6K字節程序和數據存儲空間。4個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。非常適合于小點數控制的微型控制器。
本機集成14輸入/10輸出共24個數字量I/O點?？蛇B接7個擴展模塊，大擴展至168路數字量I/O點或35路模擬量I/O 點。13K字節程序和數據存儲空間。6個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出，具有PID控制器。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。I/O端子排可很容易地整體拆卸。是具有較強控制能力的控制器。
本機集成14輸入/10輸出共24個數字量I/O點，2輸入/1輸出共3個模擬量I/O點，可連接7個擴展模塊，大擴展值至168路數字量I/O點或38路模擬量I/O點。20K字節程序和數據存儲空間，6個獨立的高速計數器（100KHz），2個100KHz的高速脈沖輸出，2個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。本機還新增多種功能，如內置模擬量I/O,位控特性，自整定PID功能，線性斜坡脈沖指令，診斷LED，數據記錄及配方功能等。是具有模擬量I/O和強大控制能力的新型CPU。
本機集成24輸入/16輸出共40個數字量I/O 點?？蛇B接7個擴展模塊，大擴展至248路數字量I/O 點或35路模擬量I/O 點。13K字節程序和數據存儲空間。6個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出，具有PID控制器。2個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。I/O端子排可很容易地整體拆卸。用于較高要求的控制系統，具有更多的輸入/輸出點，更強的模塊擴展能力，更快的運行速度和功能更強的內部集成特殊功能。可完全適應于一些復雜的中小型控制系
西門子S7-200擴展模塊 西門子PLCS7-200模塊 西門子S7-200PLC模塊 西門子S7-200模塊 西門子PLC模塊 西門子PLC可編程控制器模塊
緊湊的高性能 CPU
帶有 24 點集成輸入/輸出
可通過下列各項進行擴展：
1 個信號板 (SB)
8 信號模板（SM）
多達 3 個通訊模塊 (CM)
緊湊型 CPU 1214C 具有：
3 種設備類型，帶有不同的電源和控制電壓
集成的電源，可作為寬范圍交流或直流電源（85 至 264 V 交流或 24 V 直流）
集成的 24 V 編碼器/負載電流源：
用于直接連接傳感器和編碼器。400 mA 的輸出電流也可用作負載電源
14 點集成 24 V 直流數字量輸入（漏電流/源電流（IEC 1 型漏電流））
10 點集成數字量輸出，24 V 直流或繼電器
2 點集成模擬量輸入，0 至 10 V
2 點脈沖輸出 (PTO)，頻率高達 100 kHz
脈沖寬度調制輸出 (PWM)，頻率高達 100 kHz
集成以太網接口（TCP/IP native、ISO-on-TCP）
6 個快速計數器（3 個大頻率為 100 kHz；3 個大頻率為 30 kHz），帶有可參數化的使能和復位輸入，可以同時用作帶有 2 點單獨輸入的加減計數器，或用于連接增量型編碼器
通過附加通訊接口擴展，例如，RS485 或 RS232
通過信號板使用模擬或數字信號直接在 CPU 上擴展（保持 CPU 安裝尺寸）
通過信號模塊使用各種模擬量和數字量輸入和輸出信號擴展
可選存儲器擴展（SIMATIC 存儲卡）
PID 控制器，具有自動調諧功能
集成實時時鐘
中斷輸入：
對過程信號的上升沿或下降沿作出極為快速的響應
所有模塊上均為可拆卸的端子
（可選）：
用于集成輸入和測試用戶程序
豐富的指令集:
運算種類眾多，便于編程：
基本操作,如二進制邏輯運算、結果賦值、存儲、計數、產生時間、裝載、傳輸、比較、移位、循環移位、產生補碼、調用子程序（帶局部變量）
集成通信命令（例如，USS 協議、Modbus RTU、S7 通信“T-Send/T-Receive”（T 發送/T 接收）或自由端口模式 (Freeport)）
使用簡便的功能，如脈沖寬度調制、脈沖序列功能、運算功能、浮點運算功能、PID 閉環控制、跳轉功能、環路功能和代碼轉換
數學函數，例如 SIN、COS、TAN、LN、EXP
計數:
用戶友好的計數功能配以集成的計數器和高速計數器指令給用戶開辟了新的應用領域。
中斷處理：
邊沿觸發中斷（由過程信號的上升沿或下降沿觸發）允許對過程中斷作出極快的響應。
時間觸發中斷。
當達到設定值或計數器方向改變時，可觸發計數器中斷。
通信中斷使得能迅速方便地與周圍的設備如打印機或條碼閱讀器交換信息。
6ES7 221-1EF22-0A0 EM221 8入 120/230VAC，開關量
6ES7 222-1BF22-0A8 EM222 8出 24VDC，開關量
6ES7 222-1EF22-0A0 EM222 8出 120V/230VAC，0.5A 開關量
6ES7 222-1HF22-0A8 EM222 8出 繼電器
6ES7 222-1BD22-0A0 EM222 4出 24VDC 固態－MOSFET
6ES7 222-1HD22-0A0 EM222 4出 繼電器 干觸點
6ES7 223-1BF22-0A8 EM223 4入/4出 24VDC，開關量
6ES7 223-1HF22-0A8 EM223 4入 24VDC/4出 繼電器
6ES7 223-1BH22-0A8 EM223 8入/8出 24VDC，開關量
6ES7 223-1PH22-0A8 EM223 8入 24VDC/8出 繼電器
6ES7 223-1BL22-0A8 EM223 16入/16出 24VDC，開關量
6ES7 223-1PL22-0A8 EM223 16入 24VDC/16出 繼電器
6ES7 223-1BM22-0A8 EM223 32入/32出 24VDC，開關量
6ES7 223-1PM22-0A8 EM223 32入 24VDC/32出 繼電器

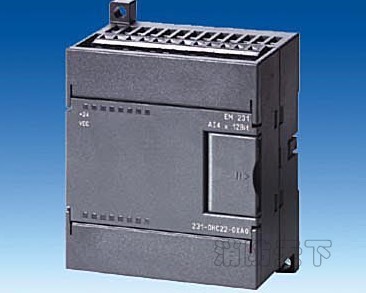

6ES7 231-0HC22-0A8 EM231 4入*12位精度，模擬量
6ES7 231-7PB22-0A8 EM231 2入*熱電阻，模擬量
6ES7 231-7PD22-0A8 EM231 4入*熱電偶，模擬量
6ES7 232-0HB22-0A8 EM232 2出*12位精度，模擬量
6ES7 235-0KD22-0A8 EM235 4入/1出*12位精度，模擬量
6ES7 277-0AA22-0A0 EM277 PROFIBUS-DP接口模塊
6GK7 243-2AX01-0A0 CP243-2 AS-i接口模塊
6ES7 253-1AA22-0A0 EM253 位控模塊
6ES7 241-1AA22-0A0 EM241 調制解調器模塊
6GK7 243-1EX00-0E0 CP243-1 工業以太網模塊
6GK7 243-1GX00-0E0 CP243-1IT 工業以太網模塊
附件
6ES7 291-8GF23-0A0 MC291,新CPU22x存儲器盒,64K
6ES7 297-1AA23-0A0 CC292,CPU22x時鐘/日期電池盒
6ES7 291-8BA20-0A0 BC293,CPU22x電池盒
6ES7 290-6AA20-0A0 擴展電纜,I/O擴展,0.8米,CPU22x/EM
6ES7 901-3CB30-0A0 編程/通訊電纜,PC/PPI,帶光電隔離,5-開關,5m
6ES7 901-3DB30-0A0 編程/通訊電纜,PC/PPI,帶光電隔離,USB接口，5-開關
6ES7 292-1AD20-0AA0 CPU22x/EM端子連接器塊,7個端子,可拆卸
6ES7 292-1AE20-0AA0 CPU22x/EM端子連接器塊,12個端子,可拆卸
6ES7 292-1AG20-0AA0 CPU22x/EM連接器塊,18個端子,可拆卸
6A V6 640-0AA00-0AX0 TD400C文本顯示器
6EP1 332-1SH31 專為S7－200 設計電源,24V/3.5A 可并聯5個
概述
------S7-200系列PLC適用于各行各業，各種場合中的檢測、監測及控制的自動化。S7-200系列的強大功能使其無論在獨立運行中，或相連成網絡皆能實現復雜控制功能。因此S7-200系列具有極高的性能/價格比。
------S7-200系列出色表現在以下幾個方面：
? 極高的可靠性
? 極豐富的指令集
? 易于掌握
? 便捷的操作
? 豐富的內置集成功能
? 實時特性
? 強勁的通訊能力
? 豐富的擴展模塊
------S7-200系列在集散自動化系統中充分發揮其強大功能。使用范圍可覆蓋從替代繼電器的簡單控制到更復雜的自動化控制。應用領域極為廣泛，覆蓋所有與自動檢測，自動化控制有關的工業及民用領域，包括各種機床、機械、電力設施、民用設施、環境保護設備等等。如：沖壓機床，磨床，印刷機械，橡膠化工機械，中央空調，電梯控制，運動系統。
------S7-200系列PLC可提供4個不同的基本型號的8種CPU供您使用。
CPU單元設計
------集成的24V負載電源：可直接連接到傳感器和變送器（執行器），CPU 221，222具有180mA輸出， CPU 224，CPU 224XP，CPU 226分別輸出280，400mA?？捎米髫撦d電源。
不同的設備類型
------CPU 221~226各有2種類型CPU，具有不同的電源電壓和控制電壓。
本機數字量輸入/輸出點
------CPU 221具有6個輸入點和4個輸出點，CPU 222具有8個輸入點和6個輸出點，CPU 224具有14個輸入點和10個輸出點，CPU 224XP具有14個輸入點和10個輸出點，CPU 226具有24個輸入點和16個輸出點。
本機模擬量輸入/輸出點
------CPU 224XP具有2個輸入點，1個輸出點。
中斷輸入
------允許以極快的速度對過程信號的上升沿作出響應。
高速計數器
------CPU 221/222
------4個高速計數器（30KHz），可編程并具有復位輸入，2個獨立的輸入端可同時作加、減計數，可連接兩個相位差為90°的A/B相增量編碼器
------CPU 224/224XP/226
------6個高速計數器（30KHz），具有CPU 221/222相同的功能。
CPU 222/224/224XP/226
------可方便地用數字量和模擬量擴展模塊進行擴展。可使用仿真器（選件）對本機輸入信號進行仿真，用于調試用戶程序。
模擬電位器
------CPU 221/222 1個
------CPU 224/224XP/226 2個
------CPU 221/222/224/224XP/226還具有
脈沖輸出
------2路高頻率脈沖輸出（大20KHz），用于控制步進電機或伺服電機實現定位任務。
