S7-200 CPU的技術指標

特性	CPU 221	CPU 222	CPU 224	CPU 224XP	CPU 226
本機I/O 　 ?數字量 ?模擬量	6入/4出 -	8入/6出 -	14入/10出 -	14入/10出 2入/1出	24入/16出 -
大擴展模塊數量	0個模塊	2個模塊	7個模塊	7個模塊	7個模塊
數據存儲區	2048字節	2048字節	8192字節	10240字節	10240字節
掉電保持時間	50小時	50小時	100小時	100小時	100小時
程序存儲器：　 ?可在運行模式下編輯 ?不可在運行模式下編輯	4096字節 4096字節	4096字節 4096字節	8192字節 12288字節	12288字節 16384字節	16384字節 24576字節
高速計數器 ?單相　 ?雙相	4路30KHz 2路20KHz	4路30KHz 2路20KHz	6路30KHz 4路20KHz	4路30KHz 2路200KHz 　 3路20KHz 1路100KHz	6路30KHz 　 4路20KHz
脈沖輸出（DC）	2路20KHz	2路20KHz	2路20KHz	2路100 KHz	2路20KHz
模擬電位器	1	1	2	2	2
實時時鐘	配時鐘卡	配時鐘卡	內置	內置	內置
通訊口	1×RS-485	1×RS-485	1×RS-485	2×RS-485	2×RS-485
浮點數運算	有	有	有	有	有
I/O映象區	256 128入/128出	256 128入/128出	256 128入/128出	256 128入/128出	256 128入/128出
布爾指令執行速度	0.22μs /指令	0.22μs /指令	0.22μs /指令	0.22μs /指令	0.22μs /指令
外形尺寸	90×80×62	90×80×62	120.5×80×62	140×80×62	190×80×62

通信處理器，用于將 SIMATIC S7-400 連接到工業以太網，也可用作 PROFINET IO 控制器或用于 SIMATIC H 系統中。

CP 支持：

編程器/OP 通信
S7 通信
開放式通信 (SEND/RECEIVE)
PROFINET 通訊
IT通訊

通信處理器可用于在 SIMATIC H 系統中實現冗余 S7 通信，并且通過與 S7-400 F-CPU 連接，用于實現故障安全應用 (PROFIsafe)。

Benefits

通過集成的 2 端口實時交換機而非常適合在具有總線形拓?fù)浣Y(jié)構的網絡中使用
單寬模板，帶有集成交換機，可節省機架和控制柜中的空間。
通過利用 S5 兼容通訊完成對 SIMATIC S7-400 的集成，從而實現對現有安裝進行投資保護。
帶PROFINET 現場設備與工業以太網的連接
安全性：
通過面向設備的 IP 地址列表，無需更改密碼，即可實現保護
STEP 7 中的診斷功能，具有基于 Web 的診斷和 SNMP V2
部件更換無需使用編程設備，因?yàn)樗行畔⒍即鎯?chǔ)在 CPU 中。
一種模板、多種應用：編程器/PC，HMI系統，SIMATIC S5/S7（高優先級）
經過TCP/IP的WAN性能，利用電話連接(如ISDN)的遠程編程。
通過 NTP 以及路徑選擇或 SIMATIC 協議進行系統范圍的同步
無需使用 STEP 7 即可調整系列機器的固有 IP 參數
與 SIMATIC S7-400 CPU 416F-3PN/DP 結合使用時，支持故障安全可編程控制器
通過自由的用戶數據報文協議（UDP）連接或多點傳送功能實現多用戶訪問。
在可能不帶 RFC 1006 的對方系統中使用插槽接口。

Area of application

CP 443-1 是用于工業以太網總線系統的 SIMATIC S7-400 的通訊模板。由于其自身備有處理器，從而解除了 CPU 的通訊任務并有助于另加連接。

CP 443-1 允許 S7-400 和以下設備通訊：

編程設備、計算機、HMI 設備
主機 PC
其它 SIMATIC S7 系統
SIMATIC S5 PLC
現場設備（PROFINET IO 設備）
第三方設備

注:
CP 443-1已經過認證，可與帶有 FW 5.1（或更高版本）的 SIMATIC S7-400 CPU 或帶有 FW V4.5 （或更高版本）的 H-CPU 的結合使用。與 CPU V4.x 或 V5.x 或 H-CPU V 4.0 結合使用時，CP 443-1 (EX20) 可使用其先前型號 CP 443-1 (EX11) 的功能。有關兼容性問題，請參見手冊。

Design

CP 443-1 提供了 SIMATIC S7-400 系統設計的全部?jī)?yōu)點：

緊湊型設計;
堅固的塑料外殼，正面有：
- 用于連接到 100 MBit/s 工業以太網的兩個 RJ45 接口，可通過“自動檢測/自動協商”功能來自動檢測數據傳輸速率；
  RJ45 接口具有工業兼容性，帶有附加套管，用于連接到 IE FC RJ45 插頭 180 或標準插接線
- 用于指示出每個交換機端口的運行與通訊狀態診斷的 LED
安裝容易：
CP 443-1 安裝在 S7-400 子機架上，并經過背板總線連接到其它模板 S7-400。
CP 443-1可以不用風扇運行
與 IM 460/461 一起，CP 443-1 也可用于擴展機架內
模塊的更換無需使用編程設備 (PG)
用于指示出運行與通訊狀態的通用 LED 和端口專用 LED

Functions

兩個 RJ45 端口，10/100 Mbps 全雙工/半雙工，通過集成式 2 端交換機進行自動檢測和自動交叉
接口的通信服務：
- 開放式通信（TCP/IP 和 UDP）：使用 UDP 實現多點傳送，包括兩個接口之間的路由
- 編程器/OP通訊：通過 S7 路由實現網絡間通信
- S7 通訊（客戶端、服務器、多路復用），包括兩個接口之間的路由
- S7-400 H 系統的 S7-H 通信，現在還可以跨網絡邊界進行 (ISO-on-TCP)
- 經認證的 PROFINET IO 控制器，具有實時性能（RT 和 IRT）
- 通過 DHCP、簡易 PC 工具或通過程序塊（例如 HMI）進行 IP 地址分配
介質冗余 (MRP)：
- 在采用環形拓?fù)浣Y(jié)構的以太網網內，CP 支持介質冗余程序 MRP。MRP 用作 MRP 管理器和 MRP 客戶端。

診斷和網絡管理：

豐富的診斷功能，可用于機架中的所有模板（包括圖形診斷，例如，拓?fù)浣Y(jié)構）

支持 SNMP V1/V3，可集成到網絡管理系統中

1、DIN導軌安裝

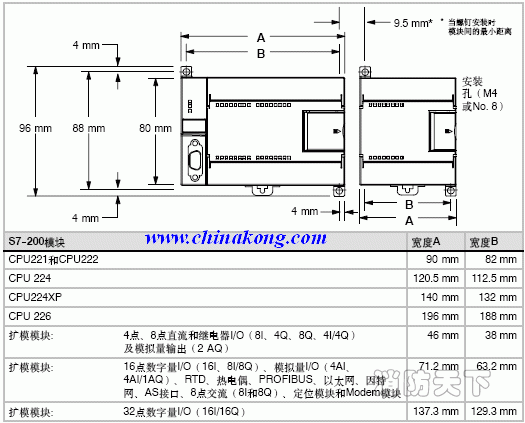

2、背板安裝

S7-200的CPU和擴展模塊都有安裝孔，可以很方便地安裝在背板上。

CPU系列號	產品圖片	描述	選型型號
CPU221		DC/DC/DC；6點輸入/4點輸出	6ES7 211-0AA23-0B0
		AC/DC/繼電器；6點輸入/4點輸出	6ES7 211-0BA23-0B0
CPU222		DC/DC/DC；8點輸入/6點輸出	6ES7 212-1AB23-0B0
		AC/DC/繼電器；8點輸入/6點輸出	6ES7 212-1BB23-0B0
CPU224		DC/DC/DC；14點輸入/10點輸出	6ES7 214-1AD23-0B0
		AC/DC/繼電器；14點輸入/10點輸出	6ES7 214-1BD23-0B0
CPU224XP		DC/DC/DC；14點輸入/10點輸出；2輸入/1輸出共3個模擬量I/O點	6ES7 214-2AD23-0B0
		AC/DC/繼電器；14點輸入/10點輸出；2輸入/1輸出共3個模擬量I/O點	6ES7 214-2BD23-0B0
CPU226		DC/DC/DC；24點輸入/16點晶體管輸出	6ES7 216-2AD23-0B0
		AC/DC/繼電器；24點輸入/16點輸出	6ES7 216-2BD23-0B0
CPU226XM		DC/DC/DC；24點輸入/16點晶體管輸出	6ES7 216-2AF22-0B0
		AC/DC/繼電器；24點輸入/16點輸出	6ES7 216-2BF22-0B0

控制要求如下：

（1）5個指示燈（HL1~HL5）顯示倉庫區的占用程度。

（2）電機M1的起停由按鈕SB1和SB2控制，若倉庫裝滿則傳送帶1自動停止。電動機M2的起停由按鈕SB3和SB4控制，若倉庫已空，則傳送帶2自動停止。

（3）庫區存儲量由MW0中的值決定，MW0的初值為100。MW0中的內容可以通過按鈕SB5增加，每按一次SB5，MW0中的內容增加10，每按一次按鈕SB6，MW0中的內容減10。MW0的內容小不能少于10，大不能大于200。只用當兩臺電動機都處于停止?fàn)顟B(tài)時才可修改MW0中的值。

（4）倉庫內剩余空間的包裹存儲數以BCD碼格式保存在MW10中。

1. PLC硬件配置

控制系統中的硬件配置如下：

序號	名稱	型號說明	數量
1	CPU	CPU313	1
2	電源模塊	PS307	1
3	開關量輸入模塊	SM321	1
4	開關量輸出模塊	SM322	1
5	前連接器	20針	2

2．分析控制要求進行輸入輸出點分配，并根據分配畫出外部接線圖。

輸出：

序號	輸入信號名稱	地址
1	M1開始按鈕SB1（常開）	I0.0
2	M1停止按鈕SB2（常開）	I0.1
3	M2開始按鈕SB3（常開）	I0.2
4	M2停止按鈕SB4（常開）	I0.3
5	加數按鈕SB5（常開）	I0.4
6	減數按鈕SB6（常開）	I0.5
7	光電開關PEB1	I0.6
8	光電開關PEB2	I0.7

輸入：

序號	輸出信號名稱	地址	序號	輸出信號名稱	地址
1	指示燈HL1	Q4.0	5	指示燈HL5	Q4.4
2	指示燈HL2	Q4.1	6	電動機M1（KM1）	Q4.5
3	指示燈HL3	Q4.2	7	電動機M2（KM2）	Q4.6
4	指示燈HL4	Q4.3

西門子PLC S7-200支持的波特率和設備的缺省地址

數據通過網絡傳輸?shù)乃俣仁遣ㄌ芈?，其單位通常是Kbaud或者M(jìn)baud。波特率是指在給定時間內傳輸?shù)臄?shù)據是多少。例如，19.2Kbaud表示的1秒內傳輸19200位數據。在同一個網絡中通訊的器件必須被配置成相同的波特率，網絡的高波特率取決于連接在該網絡上的波特率低的設備。

下面是西門子PLC S7-200支持的波特率。

表1 S7-200支持的波特率

網絡	波特率
標準網絡	9.6K到187.5K
使用EM277	9.6K到12M
自由端口	1200到115.2K

在網絡中要為每一個設備指定一個一的地址. 一的地址可以確保數據發送到正確的設備或者來自正確的設備。S7-200支持的網絡地址為0到126。對于有兩個通訊口的S7-200，每一個通訊口可以有自己的站地址。

下面是西門子PLC S7-200設備的缺省地址。

表2 S7-200設備的缺省地址

S7-200設備	缺省地址
STEP7-Micro/WIN	0
HMI(TD200,TD或OP)	1
S7-200CPU	2

西門子S7 PLC自由通信口模式的應用（打印機和條形碼閱讀程序

西門子S7 PLC的自由通信口模式(Freeport Mode)的通信協議可自由定義，通信所需要的信息存放在特殊存儲字節SMB30中，用戶須作如下說明:

奇偶校驗

每個字符的位數

波特率

自由通信口模式可以接收和發送數據。本例用一個仿真的打印機程序來描述數據發送，再用一個條形碼閱讀程序來說明數據接收。

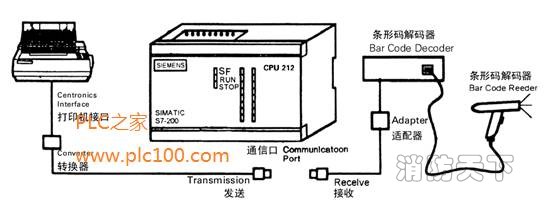

例圖

打印機程序框圖

打印機程序和注解

此程序描述向打印機發送數據。為了簡化此例，窗口下的終端程序可代替打印機作為接收器邊接。打印淚L或終端的組態特性為9600波特，無奇偶校驗，每字符8位。

本程序長度為13個字

//正確設置自山通信日模式對此應用很重要。

//所需信息裝載在特殊存儲字節SMB30中。

//這些輸入數據可從操作手冊中查詢。

//發送命令XM丁包含了發送信息緩沖區的起始地址，該地址單元中只包含了發送信息的長度(以字節為單位)。
