我公司銷售部為西門子PLC代理商，公司憑借雄厚的實力，現已與西門子工廠建立成良好的合作關系！價格合理，質量保證，
公司優勢價格產品有，西門子通訊電纜，PLC，觸摸屏，
用于SIMATIC S70-400的電源 將交流電壓或直流電壓轉換為所需的5V和24V工作電壓輸出電流：4A、10A和20A電源通過背板總線向 S7-400 模塊提供 5V DC 和 24V DC 工作電壓。電源可提供85到264V的交流電壓和19.2到300V的直流電壓。每個機架需要一個電源模塊。
例外：利用帶有電流傳輸?shù)慕涌冢醒肟刂破髦械碾娫茨K也向擴展單元中的所有模塊供電。
???
西門子S7-400電源6ES7405-0DA02-0AA0
傳感器和執行器用的負載電壓必須單獨提供此外，還有為標準系統和故障安全型 H 系統供電的電源（冗余電源）。
 |
6ES7405-0DA02-0AA0 SIMATIC S7-400 電源模板，PS 405：4A，24/48/60V DC，5V DC/4A |
|
|||||
|
6ES7405-0KA02-0AA0 SIMATIC S7-400 電源模板，PS 405：10A，24/48/60V DC，5V/10A DC |
|
|||||
|
6ES7405-0KR02-0AA0 SIMATIC S7-400 電源模板，PS 405：10A，24/48/60V DC，5V DC/10A，用于冗余電源 |
|
|||||
|
6ES7405-0RA02-0AA0 SIMATIC S7-400 電源模板，PS 405：20A，24/48/60V DC，5V DC/20A |
|
|||||
 |
6ES7407-0DA02-0AA0 SIMATIC S7-400 電源模板，PS 407：4A，120/230V UC，5V DC/4A |
|
|||||
|
6ES7407-0KA02-0AA0 SIMATIC S7-400 電源模板，PS 407：10A，120/230V UC，5V DC/10A |
|
|||||
|
6ES7407-0KR02-0AA0 SIMATIC S7-400 電源模板，PS 407：10A，120/230V UC，5V DC/10A，用于冗余電源 |
|
|||||
|
6ES7407-0RA02-0AA0 SIMATIC S7-400 電源模板，PS 407：20A，120/230V UC，5V DC/20A |
|
|||||

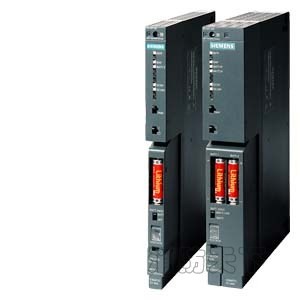

西門子6ES7405-0DA02-0AA0電源模塊
設計
S7-300 可以實現空間節省和模塊式組態。除了模塊，只需要一條 DIN 安裝軌用于固定模塊并把它們旋轉到位。
這樣就實現了堅固而且具有 EMC 兼容性的設計。
隨用隨建式的背板總線可以通過簡單的插入附加的模塊和總線連接器進行擴展。S7-300 系列豐富的產品既可以用于集中擴展，也可用于構建帶有 ET 200M 的分布式結構；因此實現了經濟高效的備件控制。
擴展選件
如果自動化任務需要超過 8 個模塊，S7-300 的中央控制器 (CC) 可以使用擴展裝置 (EU) 擴展。中心架上多可以有 32 個模塊，每個擴展裝置上多 8 個。接口模塊 (IM) 可以同時處理各個機架之間的通訊。如果工廠覆蓋范圍很寬，CC/EU 還可以相互間隔較長距離安裝（長 10m）。
在單層結構中，這可以實現 256 個 I/O 的大組態，在多層結構中多可以達到 1024 個 I/O。在帶有 PROFIBUS DP 的分布式組態中，可以有 65536 個 I/O 連接（多 125 個站點，如通過 IM153 連接的 ET200M）。插槽可自由編址，因此無需插槽規則。
S7-300 模塊種類豐富，還可以用在分布式自動化解決方案中。
與 S7-300 具有相同結構的 ET 200M I/O 系統通過接口模塊不僅可以連接到 PROFIBUS 上還可以連接到 PROFINET 上。
下表總結了數字量模塊的基本特性。 這些概況的信息可以幫助您選擇符合要求的模塊。
列表: 數字量輸入模塊： 特性概述
|
特性 |
SM 421； |
SM 421； |
SM 421； |
SM 421； |
SM 421； |
SM 421； |
SM 421； |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
輸入點數 |
32 DI；按每組32個 |
16 DI；按每組8個 |
16 DI；按每組1個 |
16 DI；按每組1個 |
16 DI；按每組4個 |
16 DI；按每組4個 |
32 DI；按每組8個 |
||||
|
額定輸入電壓 |
24 VDC |
24 VDC |
120 VAC |
24至60 VUC |
120 VAC / 230 VDC |
120/230 VUC |
120 VAC/DC |
||||
|
適用于... |
開關；2線接近開關(BERO) |
||||||||||
|
可組態 |
否 |
是 |
否 |
可以 |
否 |
否 |
否 |
||||
|
診斷中斷 |
否 |
可以 |
否 |
可以 |
否 |
否 |
否 |
||||
|
邊沿變換時產生硬件中斷： |
否 |
可以 |
否 |
可以 |
否 |
否 |
否 |
||||
|
可調整輸入延遲 |
否 |
可以 |
否 |
可以 |
否 |
否 |
否 |
||||
|
替換值輸出 |
- |
可以 |
- |
- |
- |
- |
- |
||||
|
特殊特性 |
高包裝密度 |
快速且具有中斷功能 |
通道特定隔離 |
中斷功能，具有低可變電壓 |
用于高可變電壓 |
用于高可變電壓 輸入特性曲線符合IEC 61131-2 |
高包裝密度 |
||||
列表: 數字量輸出模塊：特性概述
|
特性 |
SM 422; DO 16xDC 24 V/2 A (-1BH1x) |
SM 422; DO 16xDC 20-125 V/ 1.5 A (-5EH10) |
SM 422; DO 32xDC 24 V/0.5 A (-1BL00) |
SM 422; DO 32xDC 24 V/0.5 A (-7BL00) |
SM 422; DO 8xAC 120/230 V/ 5 A (-1FF00) |
SM 422; DO 16xAC 120/230 V/ 2 A (-1FH00) |
SM 422; DO 16xAC 20-120 V/ 2 A (-5EH00) |
|
|---|---|---|---|---|---|---|---|---|
|
輸出數 |
16 DO；按每組8個隔離 |
16 DO；按每組8個隔離，帶反極性保護 |
32 DO；按每組32個 |
32 DO；按每組8個 |
8 DO；按每組1個隔離 |
16 DO；按每組4個 |
16 DO；按每組1個 |
|
|
輸出電流 |
2 A |
1.5 A |
0.5 A |
0.5 A |
5 A |
2 A |
2 A |
|
|
額定負載電壓 |
24 VDC |
20到125 VDC |
24 VDC |
24 VDC |
120/230 VAC |
120/230 VAC |
20到120 VAC |
|
|
可組態 |
否 |
是 |
否 |
是 |
否 |
否 |
是 |
|
|
診斷中斷 |
否 |
是 |
否 |
是 |
否 |
否 |
是 |
|
|
替換值輸出 |
否 |
是 |
否 |
是 |
否 |
否 |
是 |
|
|
特殊特性 |
用于高電流 |
用于可變電壓 |
高包裝 |
特別快且具有中斷功能 |
用于高電流，帶通道特定隔離 |
- |
用于可變電流，帶通道特定隔離 |
|
列表: 繼電器輸出模塊：特性概述
|
特性 |
SM 422；DO 16 x UC 30/230 V/Rel。 5 A (-1HH00) |
|---|---|
|
輸出數 |
16點輸出，按每組8個隔離 |
|
負載電壓 |
125 VDC 230 VAC |
|
特殊特性 |
- |
將一個或多個擴展機架(ER)連接到中央機架(CR)時，需要使用接口模塊(一個發送IM和一個接收IM)。 此組態在安裝手冊中進行說明。
必須始終同時使用成對的接口模塊。 在CR中插入發送模塊(發送IM)時，需同時將相應的接收模塊(接收IM)插在串聯的ER中。
列表: S7-400的接口模塊
|
成對接口 |
應用領域 |
|---|---|
|
IM 460-0 IM 461-0 |
發送IM用于本地鏈接，無PS傳輸；帶有通訊總線 接收IM用于不進行電源傳送的本地鏈接；帶有通訊總線 |
|
IM 460-1 IM 461-1 |
發送IM用于進行電源傳送的本地鏈接；不帶通訊總線 接收IM用于進行電源傳送的本地鏈接；不帶通訊總線 |
|
IM 460-3 IM 461-3 |
發送IM用于長達102.25 m的遠程鏈接；帶有通訊總線 接收IM用于長達102.25 m的遠程鏈接；帶有通訊總線 |
|
IM 460-4 IM 461-4 |
發送IM用于長達605 m的遠程鏈接；不帶通訊總線 接收IM用于長達605 m的遠程鏈接；不帶通訊總線 |
請注意后面第二節中的連接規則。
列表: 連接概述
|
本地連接 |
遠程連接 |
|||
|---|---|---|---|---|
|
發送IM |
460-0 |
460-1 |
460-3 |
460-4 |
|
接收IM |
461-0 |
461-1 |
461-3 |
461-4 |
|
每個線路可連接的大EM數目 |
4 |
1 |
4 |
4 |
|
遠距離 |
5 m |
1.5 m |
102.25 m |
605 m |
|
電壓傳輸 |
否 |
是 |
否 |
否 |
|
每個接口傳輸?shù)拇箅娏?/p> |
- |
5 A |
- |
- |
|
通訊總線傳輸 |
是 |
否 |
是 |
否 |
