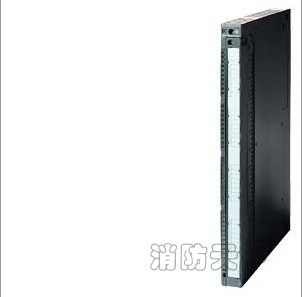

西門子6ES7 422-1BL00-0AA0

點擊圖片查看原圖

品牌：	西門子
單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	上海
有效期至：	長期有效
最后更新：	2018-05-23 14:29
瀏覽次數：	203

公司基本資料信息

上海非俗工控自動化設備有限公司
已繳納 0.00 保證金
聯系人瞿章明(先生)
會員 [當前離線] [加為商友] [發送信件]
電話
手機
地區上海
地址上海市松江區海立華亭

詳細說明

SIEMENS 可編程控制器
上海非俗公司優勢產品; PLC 、觸摸屏、變頻器、電纜及通訊卡、數控系統、網絡接頭、伺服驅動、凡在公司采購西門子產品，均可質保一年，假一罰十
以滿足客戶的需求為宗旨 , 以誠為本 , 精益求精，歡迎來電質詢高品質西門子產品上海非俗工控自動化設備有限公司（西門子代理商）
聯系人            ：瞿章明（銷售工程師）
手機              ：132 1743 0013 (24小時銷售技術服務)
商務QQ            ：275 0130 146
微信              ：132 1743 0013
地址（ Add ）     ：上海市松江區海立華亭5幢

RAM，2 M 6ES7 952-1AL00-0AA0
RAM，4 M 6ES7 952-1AM00-0AA0
RAM，8 M 6ES7 952-1AP00-0AA0
RAM，16 M 6ES7 952-1AS00-0AA0
RAM，64 M 6ES7 952-1AY00-0AA0
FLASH-EPROM，1 M 6ES7 952-1KK00-0AA0
FLASH-EPROM，2 M 6ES7 952-1KL00-0AA0
FLASH-EPROM，4 M 6ES7 952-1KM00-0AA0
FLASH-EPROM，8 M 6ES7 952-1KP00-0AA0
FLASH-EPROM，16 M 6ES7 952-1KS00-0AA0
FLASH EPROM，32 M 6ES7 952-1KT00-0AA0
FLASH EPROM，64 M 6ES7 952-1KY00-0AA0
數字量輸入輸出模塊
SM 421 數字量輸入模塊，光隔離，32 DI，24 V DC 6ES7 421-1BL01-0AA0
SM 421 數字量輸入模塊，32 DI，120 V DC/AC 6ES7 421-1EL00-0AA0
SM 421 數字量輸入模塊，光隔離，16 DI，120/230 V UC，IEC1131-2 TYPE 2 6ES7 421-1FH20-0AA0
SM 421 數字量輸入模塊，電隔離，16 DI，24V DC，帶 0.05 ms 輸入延時，報警，診斷功能 6ES7 421-7BH01-0AB0
SM 421 數字量輸入模塊，光隔離，16 DI，24 ~ 60 V UC，報警，診斷 6ES7 421-7DH00-0AB0
SM 422 數字量輸出模塊，光隔離，16 DO，24 V DC，2 A 6ES7 422-1BH11-0AA0
SM 422 數字量輸出模塊，光隔離，32 DO，24 V DC，0.5 A 6ES7 422-1BL00-0AA0
SM 422 數字量輸出模塊，光隔離，16 DO，120/230 V AC，2 A 6ES7 422-1FH00-0AA0
SM 422 數字量輸出模塊，光隔離，16 DO，5 ~ 230 V AC，5 A 繼電器 6ES7 422-1HH00-0AA0
SM 422 數字量輸出模塊，光隔離，32 DO，24 V DC，0.5 A ，帶有 0.15 ms 輸出延時，診斷 6ES7 422-7BL00-0AB0
模擬量輸入輸出模塊
SM 431 模擬量輸入模塊，非隔離，16 AI，13 BITS，+/-10V，+/-20 MA，4 ~ 20 MA 20 ms 模塊更新 6ES7 431-0HH00-0AB0
SM 431 模擬量輸入模塊，光隔離， ISOLATED，8 AI，13 BIT，U/I/RESIST. 6ES7 431-1KF00-0AB0
SM 431 模擬量輸入模塊，光隔離，8 AI，14 BIT，U/I/RESIST./THERMOEL/PT100 6ES7 431-1KF10-0AB0
SM 431 模擬量輸入模塊，光隔離，8 AI，14 BIT，U/I/RESIST.0.416ms 掃描計時 6ES7 431-1KF20-0AB0
SM 431 模擬量輸入模塊，8 AI，16 BIT，U/I/THERMOEL.，光隔離 1 點/通用 6ES7 431-7KF00-0AB0
前連接器，用于模塊 6ES7431-7KF00-0AB0，螺釘型 6ES7 431-7KF00-6AA0
SM 431 模擬量輸入模塊，光隔離，8 AI，16 BIT，RESIST./PT100/NI100，診斷，報警，20 ms 模板更新 6ES7 431-7KF10-0AB0
SM 431 模擬量輸入模塊，光隔離，16 AI，16 BIT，U/I/RESIST./THERMOEL./PT100，報警，診斷 6ES7 431-7QH00-0AB0
SM 432 模擬量輸出模塊，光隔離，8 AO，13 BIT，U/I 6ES7 432-1HF00-0AB0
通訊處理器
CP 440-1 通訊模塊，用于點對點連接，1 通道，含配置軟件 CD 6ES7 440-1CS00-0YE0
CP 441-1 通訊模塊，用于點對點連接，1 通道，含配置軟件 CD 6ES7 441-1AA05-0AE0
CP 441-2 通訊模塊，用于點對點連接，2 通道，含配置軟件 CD 6ES7 441-2AA05-0AE0
IF963-RS232 接口模塊，RS232 接口，用于到 CP441 的 PTP 連接 6ES7 963-1AA10-0AA0
IF963-TTY 接口模塊，TTY 接口，用于到 CP441 的 PTP 連接 6ES7 963-2AA10-0AA0
IF963-X27 接口模塊，RS422/RS485 接口，用于到 CP441 的 PTP 連接 6ES7 963-3AA10-0AA0
功能模塊
FM 450-1 計數模塊，2 通道，含配置軟件 CD 6ES7 450-1AP00-0AE0

S7-400產品介紹：

電源模塊的共同特性

電源模塊的功能

S7-400的電源模塊通過背板總線向機架中的其它模塊供給工作電壓，不給信號模塊提供負載電壓。

電源模塊的共同特性

除了各自的特性外，電源模塊還有以下共同特性：

采用封裝式設計，以在S7-400系統的機架上使用
通過自然對流冷卻
插入式連接供電電壓，帶AC - DC編碼
防護等級I(帶有保護導線)，符合IEC 61140；VDE 0140，第1部分
沖擊電流的限制值符合NAMUR建議NE 21
短路保護輸出
監視兩種輸出電壓。如果其中一種電壓失效，電源模塊將向CPU報告故障。
兩種輸出電壓(5 VDC和24 VDC)共用一個公共接地端。
主時鐘控制
備用電池作為選件。通過背板總線備份CPU和可編程模塊中的參數設置和存儲器內容(RAM)。另外，備用電池可用來執行CPU的重啟動。電源模塊和被備份的模塊都會監視電池電壓。

前面板上的操作和故障/錯誤LED。

提示

安裝AC電源模塊時，必須提供一個電源切斷裝置。

接通/斷開線路電壓

電源模塊有一個符合NAMUR的沖擊電流限制器。

電源模塊處于無效插槽中

如果將機架的電源模塊插到無效的插槽中，電源模塊將不會加電。在這種情況下，請按以下步驟正確啟動電源模塊：

斷開電源模塊與主電源的連接(不僅僅是待機開關)。
卸下電源模塊。
將電源模塊安裝在插槽1中。
至少等1分鐘，然后重新接通線路電壓。

S7-400產品介紹：

電源模塊的共同特性

電源模塊的功能

S7-400的電源模塊通過背板總線向機架中的其它模塊供給工作電壓，不給信號模塊提供負載電壓。

電源模塊的共同特性

除了各自的特性外，電源模塊還有以下共同特性：

采用封裝式設計，以在S7-400系統的機架上使用
通過自然對流冷卻
插入式連接供電電壓，帶AC - DC編碼
防護等級I(帶有保護導線)，符合IEC 61140；VDE 0140，第1部分
沖擊電流的限制值符合NAMUR建議NE 21
短路保護輸出
監視兩種輸出電壓。如果其中一種電壓失效，電源模塊將向CPU報告故障。
兩種輸出電壓(5 VDC和24 VDC)共用一個公共接地端。
主時鐘控制
備用電池作為選件。通過背板總線備份CPU和可編程模塊中的參數設置和存儲器內容(RAM)。另外，備用電池可用來執行CPU的重啟動。電源模塊和被備份的模塊都會監視電池電壓。

前面板上的操作和故障/錯誤LED。

提示

安裝AC電源模塊時，必須提供一個電源切斷裝置。

接通/斷開線路電壓

電源模塊有一個符合NAMUR的沖擊電流限制器。

電源模塊處于無效插槽中

如果將機架的電源模塊插到無效的插槽中，電源模塊將不會加電。在這種情況下，請按以下步驟正確啟動電源模塊：

斷開電源模塊與主電源的連接(不僅僅是待機開關)。
卸下電源模塊。
將電源模塊安裝在插槽1中。
至少等1分鐘，然后重新接通線路電壓。

模塊概述

數字量模塊的特性

下表總結了數字量模塊的基本特性。這些概況的信息可以幫助您選擇符合要求的模塊。

列表: 數字量輸入模塊：特性概述

特性	SM 421； DI 32xDC 24 V (-1BL0x-)	SM 421； DI 16xDC 24 V (-7BH0x-)		SM 421； DI 16xAC 120 V (-5EH00-)		SM 421； DI 16xUC 24/60 V (-7DH00-)		SM 421； DI 16xUC 120/230 V (-1FH00-)	SM 421； DI 16xUC 120/230 V (-1FH20-)
輸入點數	32 DI；按每組32個 隔離	16 DI；按每組8個 隔離		16 DI；按每組1個 隔離		16 DI；按每組1個 隔離		16 DI；按每組4個 隔離	16 DI；按每組4個 隔離	32 DI；按每組8個 隔離
額定輸入電壓	24 VDC	24 VDC		120 VAC		24至60 VUC		120 VAC / 230 VDC	120/230 VUC	120 VAC/DC
適用于...	開關；2線接近開關(BERO)
可組態 診斷	否		是	否	可以		否		否	否
診斷中斷	否		可以	否	可以		否		否	否
邊沿變換時產生硬件中斷：	否		可以	否	可以		否		否	否
可調整輸入延遲	否		可以	否	可以		否		否	否
替換值輸出	-		可以	-	-		-		-	-
特殊特性	高包裝密度		快速且具有中斷功能	通道特定隔離	中斷功能，具有低可變電壓		用于高可變電壓		用于高可變電壓輸入特性曲線符合IEC 61131-2	高包裝密度

列表: 數字量輸出模塊：特性概述

特性	SM 422; DO 16xDC 24 V/2 A (-1BH1x)	SM 422; DO 16xDC 20-125 V/ 1.5 A (-5EH10)	SM 422; DO 32xDC 24 V/0.5 A (-1BL00)	SM 422; DO 32xDC 24 V/0.5 A (-7BL00)	SM 422; DO 8xAC 120/230 V/ 5 A (-1FF00)	SM 422; DO 16xAC 120/230 V/ 2 A (-1FH00)
輸出數	16 DO；按每組8個隔離	16 DO；按每組8個隔離，帶反極性保護	32 DO；按每組32個 隔離	32 DO；按每組8個 隔離	8 DO；按每組1個隔離	16 DO；按每組4個 隔離	16 DO；按每組1個 隔離
輸出電流	2 A	1.5 A	0.5 A	0.5 A	5 A	2 A	2 A
額定負載電壓	24 VDC	20到125 VDC	24 VDC	24 VDC	120/230 VAC	120/230 VAC	20到120 VAC
可組態 診斷	否	是	否	是	否	否	是
診斷中斷	否	是	否	是	否	否	是
替換值輸出	否	是	否	是	否	否	是
特殊特性	用于高電流	用于可變電壓	高包裝密度	特別快且具有中斷功能	用于高電流，帶通道特定隔離	-	用于可變電流，帶通道特定隔離

列表: 繼電器輸出模塊：特性概述

特性	SM 422；DO 16 x UC 30/230 V/Rel。 5 A (-1HH00)
輸出數	16點輸出，按每組8個隔離
負載電壓	125 VDC 230 VAC
特殊特性	-

特性

SM 422；DO 16 x UC 30/230 V/Rel。 5 A

(-1HH00)

輸出數

16點輸出，按每組8個隔離

負載電壓

125 VDC

230 VAC

特殊特性

-

接口模塊的共性

功能

將一個或多個擴展機架(ER)連接到中央機架(CR)時，需要使用接口模塊(一個發送IM和一個接收IM)。此組態在安裝手冊中進行說明。

組態

必須始終同時使用成對的接口模塊。在CR中插入發送模塊(發送IM)時，需同時將相應的接收模塊(接收IM)插在串聯的ER中。

列表: S7-400的接口模塊

成對接口	應用領域
IM 460-0 IM 461-0	發送IM用于本地鏈接，無PS傳輸；帶有通訊總線接收IM用于不進行電源傳送的本地鏈接；帶有通訊總線
IM 460-1 IM 461-1	發送IM用于進行電源傳送的本地鏈接；不帶通訊總線接收IM用于進行電源傳送的本地鏈接；不帶通訊總線
IM 460-3 IM 461-3	發送IM用于長達102.25 m的遠程鏈接；帶有通訊總線接收IM用于長達102.25 m的遠程鏈接；帶有通訊總線
IM 460-4 IM 461-4	發送IM用于長達605 m的遠程鏈接；不帶通訊總線接收IM用于長達605 m的遠程鏈接；不帶通訊總線

成對接口

應用領域

IM 460-0

IM 461-0

發送IM用于本地鏈接，無PS傳輸；帶有通訊總線

接收IM用于不進行電源傳送的本地鏈接；帶有通訊總線

IM 460-1

IM 461-1

發送IM用于進行電源傳送的本地鏈接；不帶通訊總線

接收IM用于進行電源傳送的本地鏈接；不帶通訊總線

IM 460-3

IM 461-3

發送IM用于長達102.25 m的遠程鏈接；帶有通訊總線

接收IM用于長達102.25 m的遠程鏈接；帶有通訊總線

IM 460-4

IM 461-4

發送IM用于長達605 m的遠程鏈接；不帶通訊總線

接收IM用于長達605 m的遠程鏈接；不帶通訊總線

連接概述

請注意后面第二節中的連接規則。

列表: 連接概述

	本地連接		遠程連接
發送IM	460-0	460-1	460-3	460-4
接收IM	461-0	461-1	461-3	461-4
每個線路可連接的大EM數目	4	1	4	4
遠距離	5 m	1.5 m	102.25 m	605 m
電壓傳輸	否	是	否	否
每個接口傳輸?shù)拇箅娏?/span>	-	5 A	-	-
通訊總線傳輸	是	否	是	否

這種存取方式稱為“字節·位”尋址方式。

（2）“字節”存取方式：輸入字節IB3（Byte）由I3.0~I3.7這8位組成。

（3）“字”存取方式：相鄰的兩個字節組成一個字，一個字中的兩個字節的地址必須連續，且低位字節在一個字中應該是高8位，高位字節在一個字中應該是低8位。IW14表示由IB14和IB15組成的1個字，IW14中的I為區域標識符，W表示字（Word），14為起始字節的地址。IW14中的IB14應該是高8位，IB15應該是低8位。

（4）“雙字”存取方式：相鄰的四個字節表示一個雙字，四個字節的地址必須連續。低位字節在一個雙字中應該是高8位。ID12表示由IB12~IB15組成的雙字，I為區域標識符，D表示存取雙字（Double Word），12為起始字節的地址。ID12中的IB12應該是高8位，IB15應該是低8位。

Design

CPU 裝配有：

功能強大的處理器：
CPU 執行每條二進制指令時間僅為 0.045μs 。
CPU 414-2: 1 MB RAM (其中，程序和數據各使用 512 KB);
CPU 414-3: 2.8 MB RAM (其中，程序和數據各使用 1.4 MB);
CPU 414-3 PN/DP: 2.8 MB RAM (其中，程序和數據各使用 1.4 MB);
快速 RAM 用于執行部分用戶程序
靈活擴展：
高 131072 個數字量以及 81932 個模擬量輸入/輸出。
MPI多點接口：
通過 MPI，可將多 32 個站連成簡單網絡，數據傳輸速率高達 12 Mbit/s。CPU 可與通訊總線（C 總線）和 MPI 的站之間建立多 32 個連接。
模式選擇開關：
波動開關設計。
診斷緩沖區：
后的故障和中斷事件保存在一個環形緩沖器中，用于進行診斷。可以對輸入數目進行設定。
實時時鐘：
日期和時間附加在 CPU 的診斷消息后面
存儲卡:
用于擴展內置的裝載存儲器。存儲在裝載存儲器中的信息包括S7-400參數數據以及程序，因此需要2倍的存儲空間。其結果是：
- 內置的裝載存儲器不能滿足大程序量的要求，因此需要存儲卡。可使用 RAM 和 FEPROM 卡。
PROFIBUS-DP 接口和組合的MPI/DP 接口：
通過 PROFIBUS DP 主站接口，可以實現分布式自動化組態，從而提高了速度，便于使用。對用戶來說,分布式I/O單元可作為一個集中式單元來處理(相同的組態、編址和編程).
組合式配置： SIMATIC S5和SIMATIC S7可以作為PROFIBUS主站符合EN 50 170規范。
CPU 414-3 和 CPU 414-3 PN/DP 還包括：
附加模塊插槽：
可用IF 964-DP 接口子模板進行連接到PROFIBUS DP主站系統中。
CPU 414-3 PN/DP 另外包括：

PROFINET 接口，帶 2 個端口（交換機）：

PROFINET I/O，可連接 256 個 IO 設備
PROFINET CBA

CPU313,314,315IMB以上的存儲器卡
用LED指示燈進行診斷:
LED說明
SF點亮情況:○1硬件故障;○2編程錯誤;○3參數賦值錯誤;○4計算錯誤;○5定時器錯誤;○6存儲器錯誤○7電池故障或無后備電池;○8I/O故障/錯誤（僅限于外部I/O）;○9通訊故障
BATF點亮情況:當無后備電池,后備電池故障或沒有充電時點亮.
注意:當連接充電電池時該燈點亮,其原因是充電電池不能對用戶程序進行后備.
STOP當CPU不處理用戶程序時點亮當CPU申請存儲器復位時閃爍.
西門子PLCCPU復位
注意:CPU復位進行的活動:
1.CPU刪除RAM中和負載存儲器中的整個用戶程序（不包括EPROM負載存儲器）。
2.CPU刪除保持?jǐn)?shù)據。
3.CPU測試本身的硬件。
4.如已插入存儲器卡.則CPU將存儲器中有關的內容復制到RAM。
步驟復位CPU存儲器
1將鑰匙開關拔至STOP位置
2將鑰匙開關拔至MRES位置，直至STOP指示燈亮幾秒并保持點亮（持續3秒）
3在3秒鐘內，必須將開關撥回MRES位置并保持住，直至STOP指示燈閃爍（2HZ）。
當CPU完全復位，STOP指示燈停止閃爍并保持點亮。此時，CPU已對存儲器復位。
