西門子s7-300PLC PROFIBUS通訊插頭

點擊圖片查看原圖

品牌：	西門子
單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	上海
有效期至：	長期有效
最后更新：	2018-05-09 14:31
瀏覽次數：	417

公司基本資料信息

上海非俗工控自動化設備有限公司
已繳納 0.00 保證金
聯系人瞿章明(先生)
會員 [當前離線] [加為商友] [發送信件]
電話
手機
地區上海
地址上海市松江區海立華亭

詳細說明

(SIEMENS)上海非俗工控自動化設備有限公司（西門子分銷商）

聯系人：瞿章明（銷售工程師）
聯系手機：132 1743 0013 （24小時服務熱線）
商務QQ ：275 0130 146
微信：132 1743 0013
地址（ Add ）：上海市松江區海立華亭5幢

采用網絡連接器和用于Profibus網絡電纜連接。

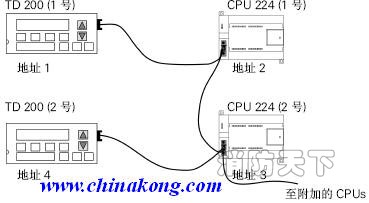

網絡連接典型配置

?

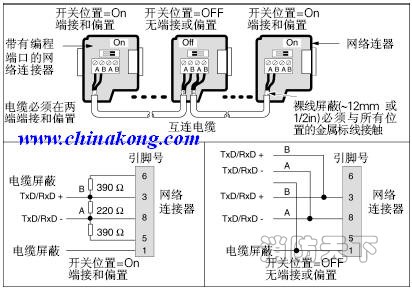

網絡連接器和網絡電纜的連接

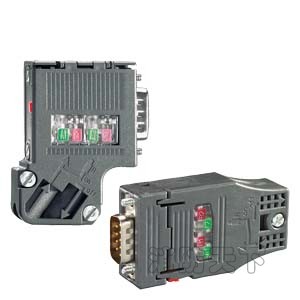

西門子DP接頭：6ES7972-0BA50-0A0

用于將 PROFIBUS 節點連接到 PROFIBUS 總線電纜

安裝方便

FastConnect 插頭采用絕緣刺破連接技術，可確保極短的組裝時間

集成端接電阻 (6ES7 972-0BA30-0A0 中不具有)

通過帶 Sub-D 接口的連接器可以連接編程器，無需額外安裝網絡節點
安全可靠

總線連接器具有軸向電纜引出線（180°），可用于如 PC 和 SIMATIC HMI OP，傳輸速率高達 12 Mbit/s，帶集成的總線端接電阻

帶垂直電纜引出線的總線連接器（90°）；

這種接頭采用垂直電纜引出線（有或沒有編程器接口），數據傳輸速率高達 12 Mbit/s，帶集成的終端電阻。傳輸速率為 3、6 或12 Mbit/s 時，在帶編程器接口的總線接頭和編程器之間，需要使用 SIMATIC S5/S7 連接電纜。

性能優秀

有 30°電纜引出線的總線接頭（經濟型），無編程器接口，數據傳輸速率大為 1.5 Mbit/s，無集成的總線端接電阻。

PROFIBUS 快速連接 RS485 總線接頭（90°或 180°電纜引出線），傳輸速率大為 12Mbit/s，采用絕緣刺破技術可實現快速簡單安裝（用于硬線和軟線）
西門子原裝DP接頭耐用方便快捷：

西門子DP接頭隔離功能

總線連接器可直接插入到 PROFIBUS 站或 PROFIBUS 網絡組件的 PROFIBUS 接口（9 針 Sub-D 接口）中。

可使用 4 個端子在插頭中連接進入和離開的 PROFIBUS 電纜。

通過從外部清晰可見的便于接觸的開關，可以連接總線連接器中集成的總線端接器（不適用于 6ES7 972-0BA30-0A0）。在此過程中，連接器中的進線和出線總線電纜是分開的（隔離功能）

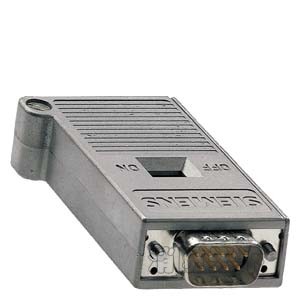

總線連接器
6GK1 905-6AA00	快速剝線工具
6ES7 972-0BA52-0A0	90 度電纜出線
6ES7 972-0BB52-0A0	90 度電纜出線
6ES7 972-0BA50-0A0	快速連線網絡接頭（不帶編程口）
6ES7 972-0BB50-0A0	快速連線網絡接頭（帶編程口）
6ES7 972-0BA12-0A0	90度網絡接頭（不帶編程口）
6ES7 972-0BB12-0A0	90度網絡接頭（帶編程口）
6ES7 972-0BA42-0A0	代替34.35
6ES7 972-0BB42-0A0	DP，總線連接
6ES7 972-0BA41-0A0	35度網絡接頭（不帶編程口）
6ES7 972-0BB41-0A0	35度網絡接頭（帶編程口）
6GK1 500-0EA02	無角度網絡接頭（不帶編程口）
6GK1 500-0FC00	無角度快速連線網絡接頭（不帶編程口）

總線連接器
6GK1 905-6AA00	快速剝線工具
6ES7 972-0BA52-0A0	快速連線網絡接頭（不帶編程口）
6ES7 972-0BB52-0A0	快速連線網絡接頭（帶編程口）
6ES7 972-0BA12-0A0	90度網絡接頭（不帶編程口）
6ES7 972-0BB12-0A0	90度網絡接頭（帶編程口）
6ES7 972-0BA41-0A0	35度網絡接頭（不帶編程口）
6ES7 972-0BB41-0A0	35度網絡接頭（帶編程口）
6GK1 500-0EA02	無角度網絡接頭（不帶編程口）
6GK1 500-0FC10	無角度快速連線網絡接頭（不帶編程口）

Profibus總線電纜藍色2芯DP軟電纜6XV1830-3EH10

●6XV1830-3EH10 SIMATIC NET, PROFIBUS FC 拖纜, PROFIBUS 拖纜
●實心裸銅線導體作芯線，2芯并合成對，芯線紅綠二色。
●鋁箔、裸金屬絲編織雙層屏蔽，PVC外護套，外觀藍色
●大加速度:4 m/s2, 至少 3 百萬次彎曲次數
●彎曲半徑：約 120mm，雙芯屏蔽線，按米銷售
●大長度: 8000m, 小訂購量: 20 m (原6XV1830-3BH10已升級為6XV1830-3EH10)
●帶米標識，分100米、200米、500米、1000米木輪包裝。
●工作參數：?jiǎn)尉€傳輸大規格：1000m，加中繼器可延長至10000m

profibus西門子PA電纜黑色2芯PA電纜6XV1830-5FH10

產品特性：
●符合IEC 61158-2標準的現場總線系統用PROFIBUS-PA總線電纜
●由于采用雙屏蔽，具有強抗干擾性。
●適合不同應用的不同版本 (適合于危險區域和不適合于危險區域).
●電纜上印有米長度標記而便于確定長度

安裝說明
●快速連接：可用 FastConnect 剝線工具剝?nèi)ビ糜?PROFIBUS-PA 的 FC過程電纜的外皮和屏蔽層，使其達到精確長度。
●使用FastConnect剝線工具和SpliTConnect分接頭能簡化現場設備的連接，例如連接到PROFIBUS-PA總線系統。
●電纜布線：在貯存、運輸和電纜敷設過程中，兩端需用收縮帽密封兩端。符合允許的彎曲半徑和張力負載！
