西門子CPU314C-2DP模塊24DI/16DO/4AI/2AO西門子CPU314C-2DP模塊24DI/16DO/4AI/2AO概述

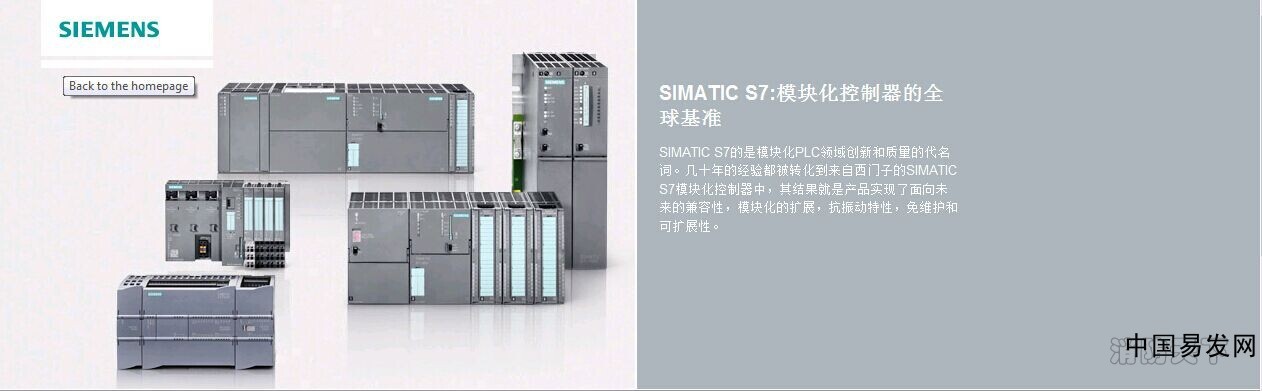

SIMATIC S7-300 是模塊化的微型 PLC ，可中、低端的性能要求。
模塊化、無風扇設計、易于實現分布式結構以及方便的操作,使得 SIMATIC S7-300 成為中、低端應用中各種不同任務的經濟、用戶友好的解決方案。
SIMATIC S7-300 的應用領域包括：
多種性能等級的 CPU，具有用戶友好功能的全系列模塊，可允許用戶根據不同的應用選取相應模塊。任務擴展時，可通過使用附加模塊隨時對控制器進行升級。
SIMATIC S7-300 是一個通用的控制器：
SIMATIC S7-300F 故障自動化可使用在對要求較高的設備中。其可對立即停車進行控制，因此不會對人身、造成損害。
S7-300F 下列要求：
另外，模塊還可用在 S7-300F 及故障模塊中。因此它可以創建一個全集襯控制，在非相關和相關任務共存的工廠中使用。使用相同的工具對整個工廠進行組態和編程。
處理器處理每個二進制指令的時間達到 100 - 200 ns
擴展存儲器
96 KB 高速 RAM （相當于大約 32 K 的指令）用于執行相關的程序部分，為用戶程序提供充分的空間；
微存儲卡（最大8 MB）作為程序的裝載存儲器，也可以在 CPU 中保存項目（包括符號和注解）。
靈活的擴展能力;
多達 31 個模塊，（4排結構）
MPI多點接口
內置 MPI 接口可以最多同時建立 12 個與 S7-300/400 或與 PG、PC、OP 的連接。在這些連接中，始終分別為 PG 和 OP 各保留一個連接。通過“全局?jǐn)?shù)據通訊”，MPI可以用來建立最多16個CPU組成的簡單網絡。
PROFIBUS DP 接口:
帶有 PROFIBUS DP 主/從接口的 CPU 314C-2 DP 可以用來建立高速、易用的分布式自動化系統。 對用戶來說,分布式I/O單元可作為一個集中式單元來處理(相同的組態、編址和編程).
內置輸入/輸出;
24個數字量輸入(所有輸入都可用作中斷處理)和16個數字量輸出，以及4個模擬量輸入和2個模擬量輸出，使得CPU 314C-2 DP是一款完美的PLC。
CPU 314C-2 DP 是緊湊型 CPU，適合安裝在分布式結構中。通過其擴展工作存儲器，該緊湊型CPU也適用于中等規模的應用。集成的數字量和模擬量 I/O 可直接與過程連接，PROFIBUS DP 主站/從站接口允許連接獨立的 I/O 單元。因此，CPU 314C-2 DP 既可以用作本地單元進行快速預處理，也可以用作帶從屬現場總線系統的一個高級控制。
通過集成的與過程相關的功能還可以實現其它應用：
計數
頻率測量
PID 控制
帶集成的數字量和模擬量I/O 和 PROFIBUS DP主站/從站接口的緊湊型 CPU
帶有過程相關的功能
用于完成帶特殊功能的任務
用于連接單獨的 I/O 設備
