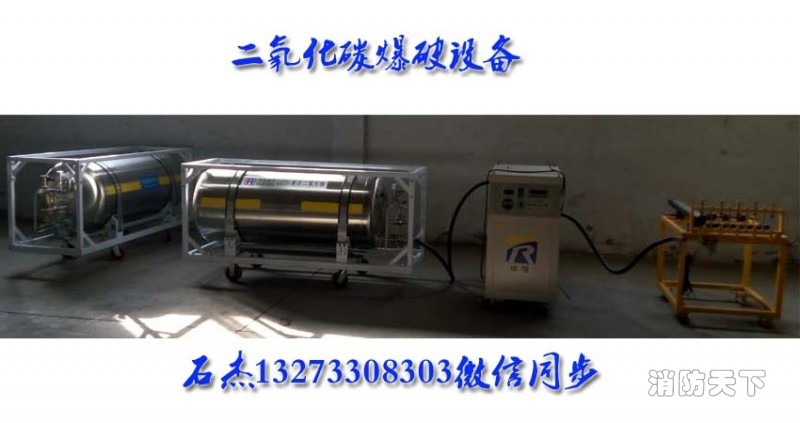

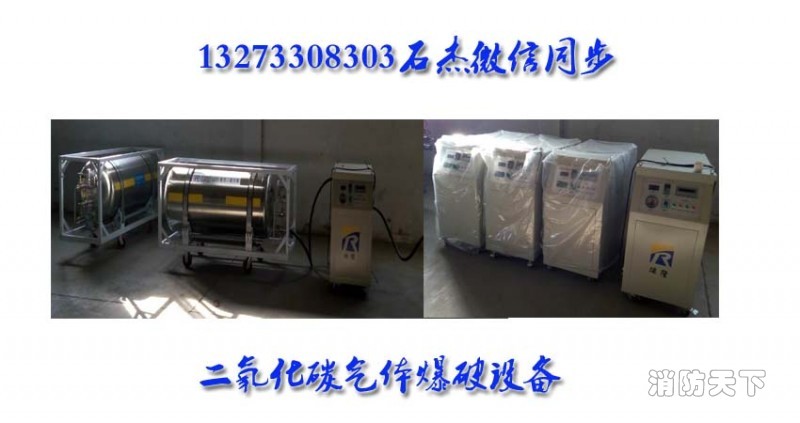

二氧化碳爆破煤層抽采煤層氣裝置。所述二氧化碳爆破煤層抽采煤層氣裝置，包括二氧化碳爆破抽采機構與控制機構，二氧化碳爆破抽采機構設置有二氧化碳爆破抽氣管、連接螺栓、端頭安全閥、抽氣管連接頭、加熱管、管壁安全閥、霧化片、噴水孔、輸線管、輸水管、安全閥舌、支撐臂，控制機構設置有控制器、給水抽氣泵站、線纜、給水管、抽氣管。本實用新型通過控制機構向二氧化碳爆破抽采機構提供水、電流及負壓，后二氧化碳爆破抽采機構利用高壓水蒸氣對地質條件復雜煤層透氣性差煤層氣難抽采的煤層進行松動二氧化碳爆破，并實現煤層氣的原位抽采，在增加煤層透氣性、煤層氣解吸量的同時進一步提高煤層氣抽采效率，達到同位二氧化碳爆破煤層并抽采煤層氣，減少人力物力投入，提高煤層氣抽采效率的目的。

1.一種二氧化碳爆破煤層抽采煤層氣裝置，其特征在于：所述二氧化碳爆破煤層抽采煤層氣裝置包括：

二氧化碳爆破抽采機構，包括二氧化碳爆破抽氣管、連接螺栓、端頭安全閥、抽氣管連接頭、加熱管、管 壁安全閥、霧化片、噴水孔、輸線管、輸水管、安全閥舌、支撐臂，所述二氧化碳爆破抽采管之間通 過連接螺栓螺紋連接，所述端頭安全閥螺紋連接于二氧化碳爆破抽氣管端頭且內部具有安全閥舌，所 述輸線管、輸水管均置于二氧化碳爆破抽氣管內部，所述霧化片置于二氧化碳爆破抽氣管內部管壁上其端頭與 輸線管相連，所述加熱管置于二氧化碳爆破抽氣管內部管壁上，所述噴水孔置于二氧化碳爆破抽氣管內部管壁 上內部與輸水管相連，所述管壁安全閥置于二氧化碳爆破抽氣管管壁內，所述支撐臂與二氧化碳爆破抽氣管外 部固定連接，所述抽氣管連接頭與二氧化碳爆破抽氣管下端螺紋連接；控制機構，包括控制器、給水抽氣泵站、線纜、給水管、抽氣管，所述線纜通過所述輸 線管分別與控制器及霧化片相連、所述給水抽氣泵站通過給水管及抽氣管分別與輸水管、抽 氣管連接頭相連。

2.根據權利要求1所述的二氧化碳爆破煤層抽采煤層氣裝置，其特征在于：所述管壁安全閥為由三個 扇形片組成的圓盤，且每個扇形片兩側形狀為由周邊向中心下凹，扇形片周邊連接控制彈簧。

3.根據權利要求1所述的二氧化碳爆破煤層抽采煤層氣裝置，其特征在于：所述端頭安全閥中部貫通， 具有安全閥舌，外部具有螺紋。

4.根據權利要求1所述的二氧化碳爆破煤層抽采煤層氣裝置，其特征在于：所述安全閥舌置于端頭安 全閥中部，由兩圓盤組成，且兩圓盤兩端頭分別通過鉸鏈及磁條連接。

5.根據權利要求1所述的二氧化碳爆破煤層抽采煤層氣裝置，其特征在于：所述連接螺栓中部貫通， 外部具有螺紋，尺寸與二氧化碳爆破抽采管相對應。

6.根據權利要求1所述的二氧化碳爆破煤層抽采煤層氣裝置，其特征在于：所述支撐臂為圓弧狀，上 端頭尖窄，下端頭寬扁，下端頭外側通過鉸鏈與二氧化碳爆破抽氣管外部鏈接，下端頭內側通過彈簧 與二氧化碳爆破抽氣管連接。

技術領域

本實用新型涉及礦山機械領域，尤其涉及一種二氧化碳爆破煤層抽采煤層氣裝置。

背景技術

煤層氣存在于煤層及煤層上下巖層中，是重要的化石能源。我國煤層氣資源巨大，然而 自然狀態下氣體儲存層透氣性低、解吸量小，氣體抽采效率低，加之不合理的煤層氣抽采及 控制往往造成巨大的煤礦wa.si報詐及相應的次生災害事故，因此如何高效抽采利用煤層氣資 源成為當今我國急需解決的問題。針對此問題，各高校及煤礦企業進行了積極探討及研究， 制定并應用了煤層wa.si預抽、鄰近層卸壓抽放、低透氣性煤層強化抽放、高產高效礦井綜合 抽放等理論與技術，針對煤層氣的局部性抽采問題，現有超前鉆孔、水力沖孔、煤層注水、 松動爆破、水力壓裂、水力擠出等措施技術，然而上述技術均存在一定的局限性?；谏鲜?情況，急需一種二氧化碳爆破煤層抽采煤層氣裝置，以達到同位二氧化碳爆破煤層與抽采煤層氣，減少人力物 力投入，提高煤層氣抽采效率的目的。

發明內容

本實用新型實施例的目的在于提出一種二氧化碳爆破煤層抽采煤層氣裝置，通過控制機構給予致 裂抽采機構工作時所需水、電流及負壓，而后二氧化碳爆破抽采機構通過高壓水蒸氣對地質條件復雜 煤層透氣性差煤層氣難抽采的煤層進行松動二氧化碳爆破，同時實現煤層氣的原位抽采，在增加煤層 透氣性、煤層氣解吸量的同時進一步提高煤層氣抽采效率，達到同位二氧化碳爆破煤層與抽采煤層氣， 減少人力物力投入，提高煤層氣抽采效率的目的。

為了實現上述目的，本實用新型采用如下 技術方案：

一種二氧化碳爆破煤層抽采煤層氣裝置，包括:二氧化碳爆破抽采機構，包括二氧化碳爆破抽氣管、連接螺栓、端頭安全閥、抽氣管連接頭、加熱管、管 壁安全閥、霧化片、噴水孔、輸線管、輸水管、安全閥舌、支撐臂，所述二氧化碳爆破抽采管之間通 過連接螺栓螺紋連接，所述端頭安全閥螺紋連接于二氧化碳爆破抽氣管端頭且內部具有安全閥舌，所 述輸線管、輸水管均置于二氧化碳爆破抽氣管內部，所述霧化片置于二氧化碳爆破抽氣管內部管壁上其端頭與 輸線管相連，所述加熱管置于二氧化碳爆破抽氣管內部管壁上，所述噴水孔置于二氧化碳爆破抽氣管內部管壁 上內部與輸水管相連，所述管壁安全閥置于二氧化碳爆破抽氣管管壁內，所述支撐臂與二氧化碳爆破抽氣管外 部固定連接，所述抽氣管連接頭與二氧化碳爆破抽氣管下端螺紋連接；

控制機構，包括控制器、給水抽氣泵站、線纜、給水管、抽氣管，所述線纜通過所述輸 線管分別與控制器及霧化片相連、所述給水抽氣泵站通過給水管及抽氣管分別與輸水管、抽 氣管連接頭相連。

優選地，所述管壁安全閥為由三個扇形片組成的圓盤，且每個扇形片兩側形狀為由周邊 向中心下凹，扇形片周邊連接控制彈簧。

優選地，所述端頭安全閥中部貫通，具有安全閥舌，外部具有螺紋。

優選地，所述安全閥舌置于端頭安全閥中部，由兩圓盤組成，且兩圓盤兩端頭分別通過 鉸鏈及磁條連接。

優選地，所述連接螺栓中部貫通，外部具有螺紋，尺寸與二氧化碳爆破抽采管相對應。

優選地，所述支撐臂為圓弧狀，上端頭尖窄，下端頭寬扁，下端頭外側通過鉸鏈與二氧化碳爆破 抽氣管外部鏈接，下端頭內側通過彈簧與二氧化碳爆破抽氣管連接。

本實用新型述及的二氧化碳爆破煤層抽采煤層氣裝置，二氧化碳爆破抽采機構與控制機構相互密切配合， 以達到同位二氧化碳爆破煤層與抽采煤層氣，減少人力物力投入，提高煤層氣抽采效率的目的；給水 抽氣泵站供給的水流通過霧化片霧化為液體顆粒，液體顆粒通過加熱管生產水蒸氣，當二氧化碳爆破 抽氣管內氣壓達到預定壓力后側向安全閥打開，釋放高壓蒸汽對煤層進行沖擊二氧化碳爆破，同時液 化后的水蒸氣起到松軟煤層的作用，進一步提高的煤層二氧化碳爆破效果；待煤層二氧化碳爆破完畢二氧化碳爆破抽氣 管冷卻后，通過給水抽氣泵站給予的負壓，二氧化碳爆破抽氣管自動打開端頭安全閥及側向安全閥對 煤層氣進行抽采；終實現二氧化碳爆破煤層與抽采煤層氣同位安全高效率進行。石杰13273308303(微信同步)
