公司基本資料信息
|
|||||||||||||||||||||||||||
德國萊克進口法蘭高壓電磁閥獨特設計；活塞結構、性能穩定；密封性好、開關迅速；特制線圈、不易燒毀；線圈功耗小、壽命超長；超高壓力；最高壓力可做到300MPa。
法蘭高壓電磁閥用于各種中溫、高溫、常壓、高壓場合，適用水、氣、燃?xì)?、氮?dú)?、油、及各種液體或氣體等管路的自動控制；不銹鋼法蘭高壓電磁閥廣泛應用在工業窯爐、干燥設備、船舶重工、石油化工、給水排水、消防設備、清洗設備、景觀噴灌、加濕設備、液壓設備、測試設備、水廠、管道介質自動化控制等領域；是自動化控制工程、項目改造及設備配套的產品。
進口法蘭高壓電磁閥技術參數
閥體材質：鑄鋼、不銹鋼（304、316、316L）
原理結構：先導活塞式
控制方式：常閉、常開
流體介質：水、氣、油等
介質溫度：-196、-100、-40、+100、+200、+300、+400
流體壓力：5Mpa、10Mpa、15Mpa、20Mpa、30Mpa、42Mpa
標準電壓：AC（380、220、110V）V、DC（110、24、12）V
連接方式：法蘭、螺紋（內螺紋、外螺紋）
線圈連接：（引線式、封閉式）
密封性能：耐溫、耐壓、耐磨、防腐

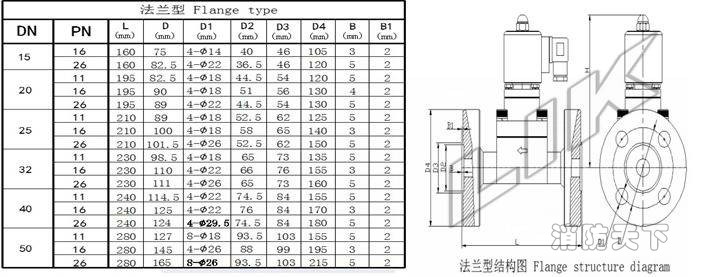

進口法蘭高壓電磁閥規格尺寸
進口活塞式法蘭高壓電磁閥技術參數：
|
操作方法 |
常閉 |
通電打開、斷電關閉 |
|||
|
參數↓型號→ |
TM58-XXB |
||||
|
介質溫度 |
-200℃、-100℃、-40℃、≤100℃、≤200℃、≤300℃、≤600℃ |
||||
|
使用介質 |
水、柴油、二氧化碳、空氣、氮?dú)獾瘸匾后w或氣體 |
||||
|
通徑 |
15 |
20 |
25 |
32 |
40-800 |
|
連接尺寸（G） |
1/2 |
3/4 |
1“ |
1-1/4 |
1-1/2 |
|
壓力（Mpa） |
0.1~5.0 |
2~42 |
|||
|
功率 |
AC：15W、DC：18W |
||||
|
電壓偏差 |
允許波動±10% |
||||
|
閥體 |
鍛壓不銹鋼（304、316、316L） |
||||
|
環境溫度 |
-20~60℃ |
||||
|
連接方式 |
法蘭、內螺紋、外螺紋、焊接 |
||||
|
電氣連接 |
接線盒電纜插座，防護等級IP65 |
||||
|
使用電壓 |
AC220V 50Hz/60Hz、DC:24V、12V其余根據要求 |
||||
|
特殊選配 |
防水、防爆、帶手功能、帶信號反饋 |
||||
|
防爆等級：ExmI/IIT4(澆封型）、dIIBT4、dIICT5(含氫氣） |
|||||
|
安裝提示 |
優先采用線圈豎直向上，亦可根據需要安裝 |
||||
|
備注 |
高壓閥門完全打開或關閉，至少需要0.3Mpa壓差 |
||||
性能特點：通用性廣、靈敏性高、嚴密性強、壽命性長
注解：1、流體中若含有雜質，電磁閥進端必須安裝過濾閥，且無凝固及結晶象。
進口法蘭高壓電磁閥工作原理：
常閉式：當電磁閥線圈通電時，電磁鐵芯吸合，電磁閥卸壓孔打開，主活塞由介質壓力推動，打開電磁閥主閥口，介質流通。當電磁閥線圈斷電時，電磁閥主閥口關閉，介質截止。
常開型：當電磁閥線圈通電時，電磁鐵芯吸合，電磁閥卸壓孔關閉，主活塞由介質壓力推動，關閉電磁閥主閥口，介質截止。當電磁閥線圈斷電時，電磁閥主閥口打開，介質流通。
