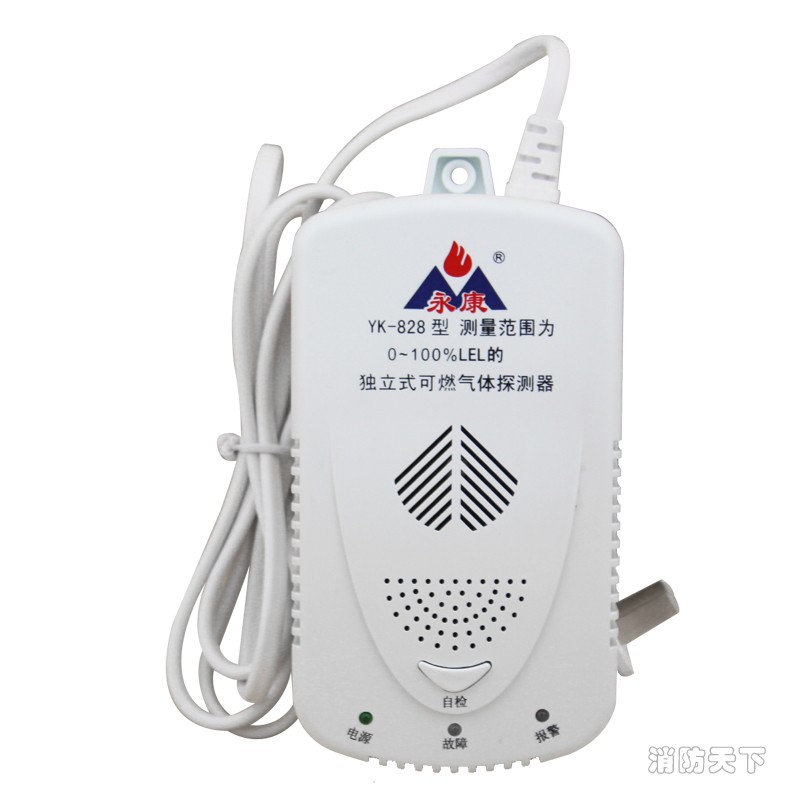

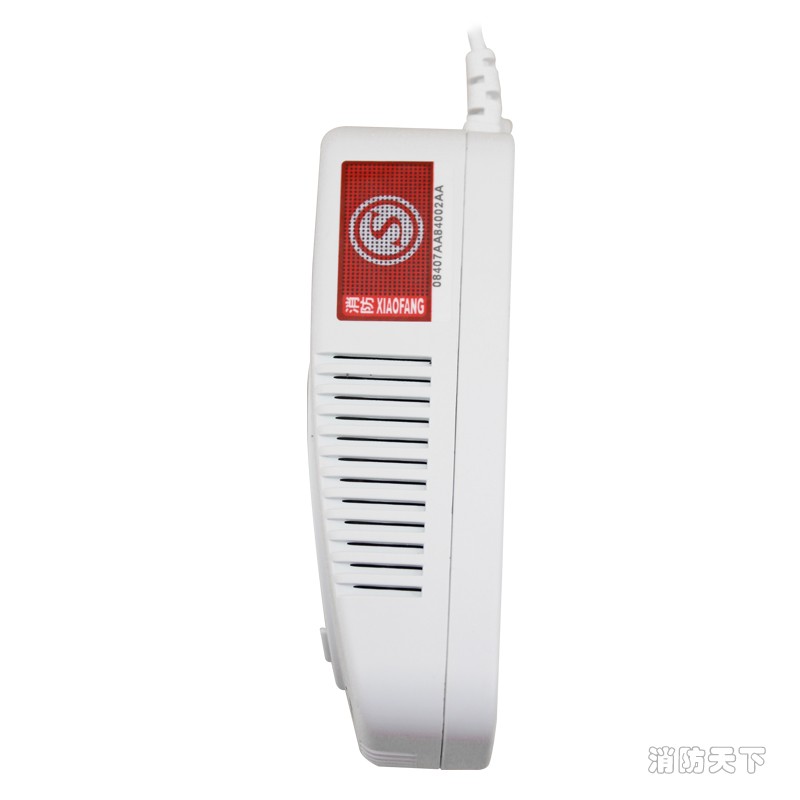

 測量范圍為0~l00%LEL獨立式可燃?xì)怏w探測器

             YK-828

            使用說明書

深圳市永昌達電子有限公司

目    錄

1、序

2、工作原理

3、主要組成部分

4、主要特點

5、應用

6、安裝位置和安裝方法

7、技術參數

8、指示燈，自檢，連接線說明

9、工作過程

10、功能說明

11、用打火機對探測器試驗

12、測試注意事項

13、使用注意事項

14、測試按鍵的特殊用途

15、執行標準

16、燃?xì)庵R(shí)

17、產品保修細則

18、產品保修記錄(RECORD)



1、序

感謝您使用深圳市永昌達電子有限公司生產的系

列獨立式可燃?xì)怏w探測器。本機可連續自動監測

室內燃?xì)庑孤┏潭?，聲光?bào)警并輸出控制信號，

有效避免因燃?xì)庑孤对斐傻幕馂?zāi)、爆炸、死亡等

惡性事故。為了能正確使用探測器，敬請使用前

仔細閱讀本使用說明手冊。

2．工作原理

YK一828型測量范圍為O～lOO%LEL的獨立式可燃

氣探測器是用來檢測天燃?xì)鈿怏w泄露的探測器。

探測器檢測基本原理是隨著被檢氣體的濃度增

大，傳感器阻值下降，在檢測電路中，通過電阻

／電壓轉換電路，將傳感器電阻值隨濃度變化轉換

成電壓隨濃度的變化，將該電壓與探測器單片機

設定的報警動作值設定電壓相比較，如超過設定

電壓則輸出聲光報警信號報警，需求可輸出的控

制信號，控制相關執行機構或數據。

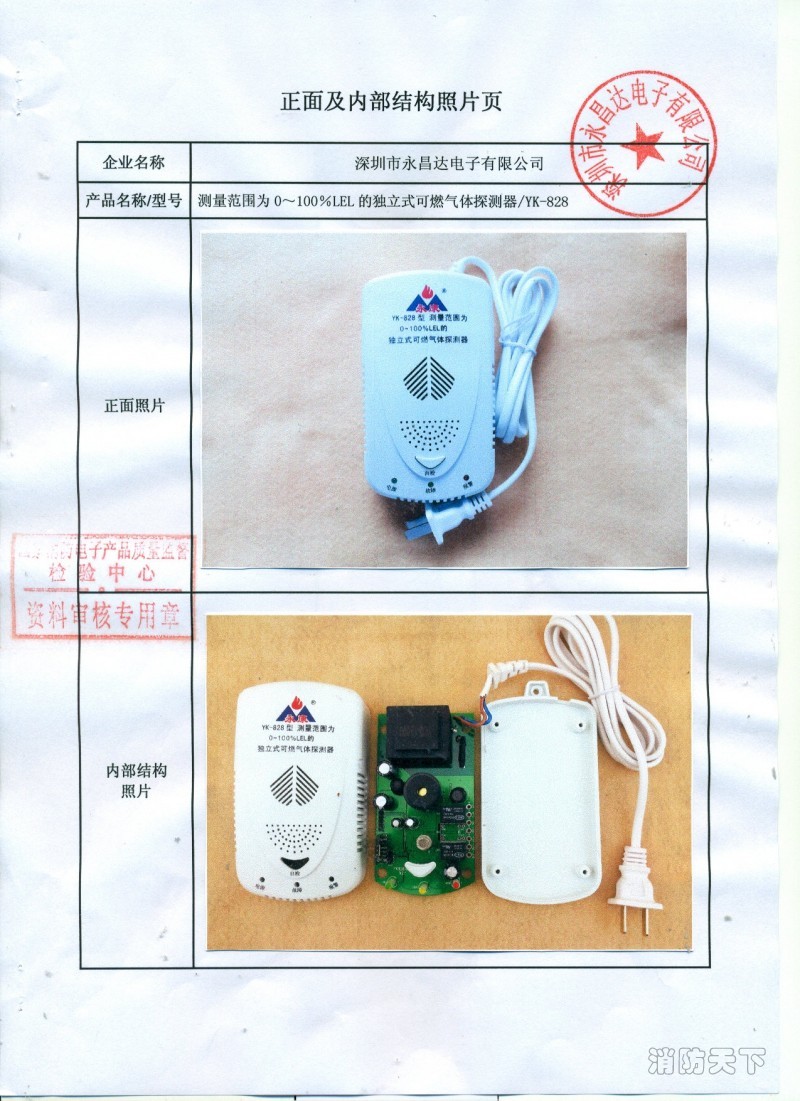

3、主要組成部分

  +電源

  +先進的常溫型半導體氣敏傳感器

  +單片機

  +應用范圍廣泛的輸出拉制電路

  +數據采集和處理程序

4、主要特點

*選擇性好抗干擾能力強。除天然氣體外其他干擾源對探測器無影響。

*長期穩定性好，長期使用探測器的報警動作值與報警設定值偏差≤3%LEL。

*使用壽命長

5、應用

用于經常用氣又可能泄漏的高危場所如燃?xì)夤艿?、廚房、燃?xì)鉄崴?、沼氣用戶及其他易燃易爆?chǎng)所

*家居廚房

*使用燃?xì)鉄崴鞯脑∈?/p>

*燃?xì)忮仩t

6、安裝位置和安裝方法

*安裝位置

氣體	密度
空氣	1
天然氣（甲烷）	0.6

  首先確定易泄漏氣源位置，將可燃?xì)怏w探測器安裝在距易泄漏氣源半徑0.5-1.5米以內合適位置（圖1）因天然氣比空氣密度?。ū瓤諝廨p如表1所示），

所以安裝在距離天花板30厘米以內。（盡量避免安裝

在燃?xì)庠钫狗剑?/p>



安裝方法：兩種安裝方式供選擇

確定好安裝位置固定掛墻釘，按可燃?xì)怏w探測器安

裝掛架國2所示，將圖2中所示掛架安裝孔放入已

固定的掛墻釘上，接通電源、探測器開始工作

圖中：1掛架安裝孔

2 .5掛架與主機卡夾

信號輸出線連接方式：根據用戶的需要，各種類型

控制功能的連線方式，用戶可與廠家商定。

7、技術參數

靜態功耗：S2W

+報警音量：>70dB

+使用環境溫度范圍：ooC—550C（室內使用型）

+使用濕度范圍：30%RH—93%RH

+不要任意將探測器拋擲、摔落、拆裝分解。

+探測器內設自動檢測功能，若氣敏元件故障，黃

色指示燈閃爍。如出現上述情況請與供應商聯系，不

得自行拆卸。

+清洗報警器外殼時請用干凈不滴水的濕抹布清

洗。

+經常觀察探測器工作指示燈是否處于正常監視狀

態中

+不要頻繁使用打火機對探測器做試驗。

+使用壓力范圍：86kPa--106kPa（★101kPa為一

個標準大氣壓）

+重復性誤差：天然氣s+3%LEL

+響應時間：≤30秒

+初期穩定時間：小于3分鐘（長期未通電存貯時

第一次通屯穩定時間稍長）

‘探測器報警濃度設定值范圍：1% -25%LEL

（可選）天然氣推薦使用為10%LEL

  ‘使用電源：口220VAC口110VAC

    口24VDC    口12VDC

+工作電壓范圍：電壓波動在額定電壓的±15%

+ LEL為爆炸下限：（甲烷L(zhǎng)EL= 5.3%）

8、指示燈，自檢，連接線說明

5—-6

1綠燈一工作指示燈2紅燈一報警指示燈

3黃燈一故障指示燈4．自檢—清洗／自校／試驗

5．紅黑線一電源線（信號線）6掛口

其它線一信號輸出線（特殊時有說明）

9、工作過程

+可燃?xì)怏w探測器接通電源后綠燈、黃燈、紅燈

開始閃爍，此時探測器處于預熱狀態。

+ 1-5分鐘后綠燈由閃爍變成常亮，此時探測器

進入正常工作狀態。

+當探測器檢測到空氣中可燃?xì)怏w（天然氣）濃

度達到報警濃度時，綠燈常亮，紅燈閃爍且蜂鳴器

嗚叫。此時探測器進入報警狀態。

+報警同時探測器對執行機構輸出控制信號，與

探測器信號端連接的執行機構（電磁閥，電動閥，

機械手等）接收到控制信號后，開始執行關閥動作

或發送數據。

+當報警狀態解除后，探測器檢測到空氣中可燃

氣體（天然氣）濃度低于報警濃度，紅燈停止閃

爍，蜂鳴器停止嗚叫，此時探測器進入正常工作狀

態。

10．功能說明

+監視：綠燈閃爍表示報警器處在預熱狀態，綠

燈、黃燈、紅燈由閃爍變?yōu)槌Ａ帘硎咎綔y(cè)器進入正

常監視狀態。（正常工作狀態）

+報警：報警時，紅燈閃爍且蜂嗚器嗚叫，并有

控制信號輸出（可選）

  口脈沖信號，控制電磁閥    口常開信號

  口常閉信號

口電平信號，控制電動閥或機械手口控制排氣扇

口控制抽油煙機    口無線發射

+故障：黃燈閃爍并蜂嗚器每十秒嗚叫一聲提示傳

感器或探測器內部器件有故障。

1 1．用打火機對探測器試驗

+在使用打火機對可燃?xì)怏w探測器進行試驗時，注

意事項如下：

  在探測器接通電源狀態下，按一下按鍵后，燈開

始閃爍，當燈停止閃爍時探測器進入正常工作狀態，

在燈停止閃爍后，方可進行打火機試驗。

12．測試注意事項

+在對可燃?xì)怏w探測器進行報警動作值測試時，注

氣速度應以國家標準注氣速度1%LEL/min為參考。

+在對可燃?xì)怏w探測器進行的報警點測試或抗干擾

測試時。要觀察綠燈狀態，當綠燈變?yōu)槌Ａ習r，才可

進行測試。

13．使用注意事

+通電狀態下不能使用化學試劑、洗滌劑、汽油直

接清洗探測器。

+不要在探測器附近使用或存儲有強烈刺激性氣昧

的物質，如發膠、油漆、粘接劑等。

+禁止用水沖洗或讓水進入探測器。

14．自檢按鍵的特殊用途

  測試鍵可關閉執行機構。測試鍵可以用于檢查探

測器是否正常，按下自檢鍵，燈會閃爍，蜂嗚器嘀、

嘀、嘀發出報警聲音。綠燈繼續常亮。該狀態表明探

測器為正常運行。

15、執行標準

執行標準：GB15322.2---2003

16、燃?xì)庵R(shí)

民用燃?xì)夥譃橐夯蜌狻⑻烊粴饧叭斯っ簹獾?，?/p>

屬易燃易爆氣體，當室內燃?xì)鉂舛瘸^爆炸下限時，

遇火種（打火機、電器開關、靜電等）則容易發生爆

炸。泄漏燃?xì)庠诳諝庵袧舛容^高時，對人的中樞神經

有麻醉作用，嚴重者引起窒息，若燃燒不完全會產生

一氧化碳等有毒氣體，而人工煤氣中本身就含有大量

一氧化碳。所以，燃?xì)庑孤r(shí)，既有爆炸的危險，叉

存在一氧化碳中毒的危險。

17、產品保修細則

+  本產品免費保修一年，在保修期內出現質量問

題的產品本公司負責免費維修或更換，但如不在免費

保修范圍或超過保修期限，實行有償修或更換。

+  委托維修時，請持本手冊及發票去就近維修點

辦理維修。

+  在保慘期內，下列情況不屬于免費修理和承擔

責任的范圍：

·  由于沒有按照說明書上的要求使用，或安裝在

不適當?shù)牡胤皆斐傻墓收匣驌p傷j

·  由于跌落、碰撞造成的故障j

·  由于水災、雷電、地震等自然災害以及電壓異

常等其它外部原因造成的故障：

·  非本公司生產銷售的產品：

·  未經本公司同意，私自進行拆裝、維修的產品；
