獨立式可燃氣體探測器- 強制性消防燃氣報警器

型號：YK-828

使用說明書

深圳市永昌達電子有限公司

1、序

感謝您使用深圳市永昌達電子有限公司生產的系列獨立式可燃氣體探測器。本機可連續自動監測室內

燃氣泄露程度，聲光報警并輸出控制信號，有效避免因燃氣泄露造成的火災、爆炸、死亡等惡性事故。

為了能正確使用探測器，敬請使用前仔細閱讀本使用說明手冊。



2、工作原理

YK-828型測量范圍為0~100%LEL的獨立式可燃氣體探測器是用來檢測天然氣氣體泄露的探測器。探

測器檢測基本原理是隨著被檢氣體的濃度增大，傳感器阻值下降，在檢測電路中，通過電阻/電壓轉換

電路，將傳感器電阻值隨濃度變化轉換成電壓隨濃度的變化，將該電壓與探測器單片機設定的報警動

作制設定電壓相比較，如超過設定電壓則輸出聲光報警信號報警，需求可輸出的控制信號，控制相關

執行機構或數據。



    3、主要組成部分

 * 電源

 * 先進的常溫型半導體氣敏傳感器

 * 單片機

 * 應用范圍廣泛的輸出控制電路

 * 數據采集和處理程序



4、主要特點

     * 選擇性好抗干擾能力強。除天然氣體外其他干擾源對探測器嗚影響。

     * 長期穩定性好，長期使用探測器的報警動作之與報警設定值偏差≤3%LEL。

     * 使用壽命長



5、應用

用于經常用氣又可能泄露的高危場所和燃氣管道、廚房、燃氣熱水器、沼氣用戶及其它易燃易爆場所

 * 家居廚房

 * 使用燃氣熱水器的浴室

 * 燃氣鍋爐



6、安裝位置和安裝方法

* 安裝位置





氣體	密度
空氣	1
天然氣（甲烷）	0.6



首先確定易泄露氣源位置，將可燃氣體探測器安裝在距易泄露氣源半徑0.5-1.5米以內合適位置。

1）因天然氣比空氣密度?。ū瓤諝廨p如表1所示）所以安裝在距離天花板30厘米以內。（盡量避免

       安裝在燃氣灶正上方）

安裝方法：

確定好安裝位置固定掛墻釘，按可燃氣體探測器掛架口放入已固定的掛墻釘上，接通電源、探測器開

始工作。

7、技術參數

     * 靜態功耗≤2W

     * 報警音量：≥70dB

     * 使用環境溫度范圍：0℃~55℃（室內使用型）

     * 使用濕度范圍：30%RH~93%RH

     * 使用壓力范圍：86kPa~106kPa（101kPa為一個標準大氣壓）

     * 重復性誤差：天然氣≤±3%LEL

     * 響應時間：≤30秒

     * 初期穩定時間：小于3分鐘（長期未通電存貯時第一次通電穩定時間稍長）

     * 探測器報警濃度設定值范圍：1%-25%LEL（可選）天然氣推薦使用為10%LEL

     * 使用電源：220VAC/110VAC  12VDC—24VDC

     * 工作電壓范圍：電壓波動在額定電壓的±15%

     * LEL為爆炸下限：（甲烷LEL=5.3%）

     * 產品尺寸：141*74*40

     * 產品凈重：276.3g

     * 產品毛重：321.6g

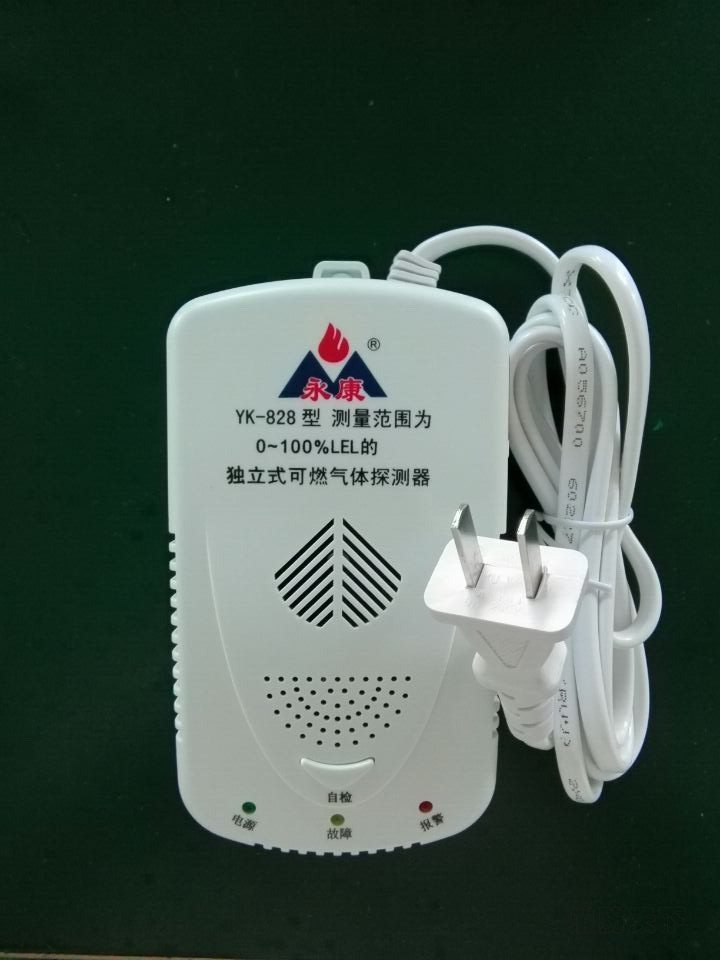

8、指示燈，自檢，連接線說明

綠燈—工作指示燈     紅燈—報警指示燈     黃燈—故障指示燈

自檢—清洗/自校/試驗     紅黑線—電源線（信號線）

其它線—信號輸出線（特殊是有說明）



9、工作過程

     * 可燃氣體探測器接通電源后綠燈、黃燈、紅燈開始閃爍，此時探測器處于預熱狀態。

     * 1-5分鐘后綠燈有閃爍變成常亮，此時探測器進入正常工作狀態。

     * 當探測器檢測到空氣中可燃氣體（天然氣）濃度達到 報警濃度時，綠燈常亮，紅燈閃爍且蜂鳴器

       鳴叫。此時探測器進入報警狀態。

     * 報警同時探測器對執行機構輸出控制信號，與探測器信號端連接機構（電磁閥，電動閥，機械手

       等）接收到控制信號后，開始執行關閥動作或發送數據。

     * 當報警狀態解除后，探測器檢測到空氣中可燃氣體（天然氣）濃度低于報警濃度，紅燈停止閃爍，

       蜂鳴器停止鳴叫，此時探測器進入正常工作狀態。

使用注意事項

     * 通電狀態下不能使用化學試劑、洗滌劑、汽油直接清洗探測器。

     * 不要再探測器附近使用或存儲有強烈刺激性氣味的物質，如發膠、油漆、粘接劑等。

     * 禁止用水沖洗或讓水進入探測器。

     * 不要任意將探測器拋擲、摔落、拆裝分解。

     * 探測器內設自動檢測功能，若氣敏元件故障，黃色指示燈閃爍。如出現上述情況請與供應商聯系，

       不得自行拆卸。

     * 清洗報警器外殼時請用干凈不滴水的濕抹布清洗。

     * 經常觀察探測器工作指示燈是否處于正常監視狀態中。

     * 不要頻繁使用打火機對探測器試驗。
