1、概述
在一些大型建筑及人員密集的場所，消防設施往往極其繁雜，主要包括火災自動報警系統、自動噴灑系統、消防事故廣播/電話、排煙系統、氣體滅火系統、消消火栓系統、應急照明系統、消防電梯等。而這些消防設備的運行好壞直接決定著消防安全水平。一直以來，因供電電源失控造成消防設備失靈，導致火災蔓延的安全事故時有發生，特別是在供電緊張、設備質量不佳、安全意識淡薄、設計施工欠缺規范的當下，這一問題更顯得尤為突出。
基于上述背景，力安科技自主研制的LDS200消防設備電源監控系統，完全遵從強制性國家標準GB28184-2011《消防設備電源監控系統》，能夠?qū)崟r(shí)反映出被監控設備電源的運行狀況，從而可以有效避免在火災發生時，消防設備由于電源故障而無法正常工作的危急情況，最大限度的保障消防聯動系統的可靠性。本系統是通過實時檢測消防設備電源的電壓、電流、溫度、開關狀態等有關信息，從而判斷消防設備電源是否有斷路、短路、過壓、欠壓、缺相、錯相以及過流（過載）等故障并報警、打印、記錄的智能化監控系統。
該系統可廣泛適用于：商場、醫院、學校、展覽樓、影劇院、廣播電視樓、電信樓、財貿金融樓、指揮大樓、辦公樓、賓館、車站、地鐵和工礦企業、國家重點消防單位等領域。

2、系統功能

【實時監測】
系統實時監測消防設備電源的電流、電壓等模擬量信息（甚至可擴展監測漏電值、溫度值），以及開關狀態、供電狀態、設備故障/報警狀態、通信網絡狀況等狀態量信息。
【故障報警】
當系統判斷出電源存在斷路、短路、過壓、欠壓、過流以及缺相、錯相等故障狀態時，立即進行聲光、打印、電話/短信報警，并記錄。故障狀態包括：
◆ 消防設備供電中斷（包括開關斷開、主備電源無電壓）；
◆ 監控器和探測器間的斷路、短路和影響系統功能的接地；
◆ 監控器自身備電源充電的充電器與備用電源間連接線的斷路、短路；
◆ 被監控電源電壓值大于額定電壓110%或小于額定值的85%；
◆ 被監控電源發生缺相、錯相、過載等供電異常現場；
◆ 監控器自身主電源的欠壓、過壓。
【系統自檢】
◆ 連接自檢：通信線路及電源線路的短路/斷路；
◆ 設備自檢：手動檢或系統自檢，包括聲光、打印、顯示等部件；
◆ 自檢耗時：≦30s。

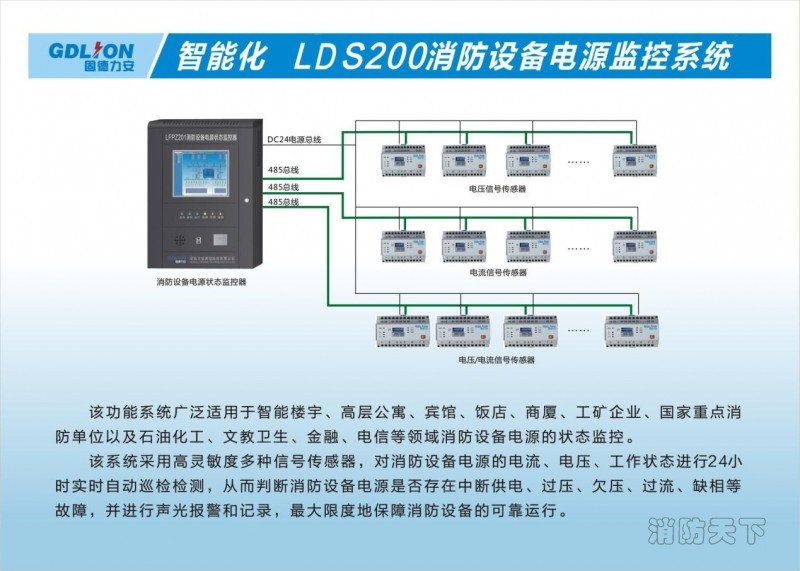

3、系統組成
LDZ201系列消防設備電源狀態監控器，主要通過與現場信號傳感器的網絡連接，實現對消防設備電源狀態的集中監控報警，包括發出報警信號和控制信號，并指示報警位置等，并具備聲光、打印、短信/電話等等可視化報警功能。
2 技術特點
1）工作電源
△ 主電源：AC220V 85%-110%  50Hz;
△ 備電源：可滿足系統獨立運行8h；
△ 對外供電：DC24V;
2) 報警時間：<100s；
3) 報警記錄：至少1000條；
4）對外通信：RS485，最大通信距離1200m;
5) 顯示方式：中文點陣液晶；
6）報警方式：聲光、打印、短信/電話；
7）安裝方式：壁掛式；
8）工作環境：-20℃～+70℃；

概述

LDT20X系列信號傳感器，包括LDT201系列單項電壓/電流信號傳感器及LDT203系列三項電壓/電流信號傳感器兩款，主要通過對現場消防設備主備電源的交流電壓、交流電流、剩余電流、溫度、開關狀態的實時監測，判斷消防設備電源是否有斷路、短路、過壓、欠壓、缺相、錯相、過流（過載）、溫度、漏電等故障，并完成的采集于故障信息的實時上傳。

技術特點

工作電源：DC24V±10%；

最大功耗：＜0.5W

輸入規格：電壓AC220V，電流AC5A;

測量精度：1級；

報警范圍：過壓（100%－140%），欠壓（60-100%），過流（100%-140%）

報警時間：0.1-60.0s;

開關量輸入：2路，無源干接點

繼電器輸出：1路，AC220C/5A,DC30V/5A;

對外通信：RS485，最大通信距1200m；

通信設置：撥碼設置；

安裝方式：卡軌式安裝；

工作環境：-20℃~＋70℃；
