產品簡介

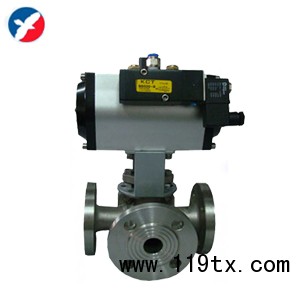

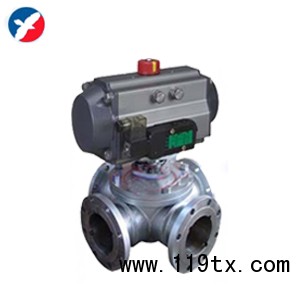

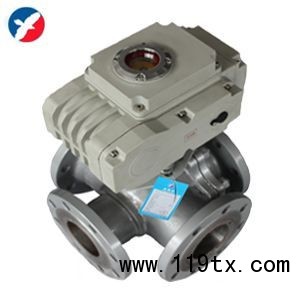

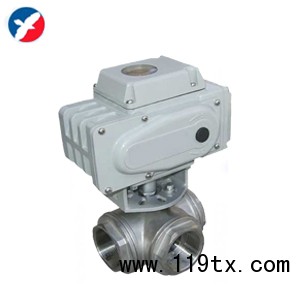

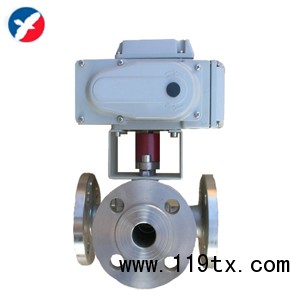

電動四通球閥 產品概述
Q946F電動四通球閥是采用角行程電動執行器及四通球閥組成，在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產中；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中；電動四通球閥得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。電動四通球閥密閉在各類管路系統種用于截斷或接通介質流，使介質按照預定的程序輸送到各個指定點。
電動四通球閥 產品特點
1、流體阻力?。呵蝮w和閥體的連接管道截面相等，且球體通道采用圓弧連接，介質通過球體時，流體阻力小。
2、密封性能： 閥座采用具有一定彈性變形和高強度的PTFE材料，達到良好密封性能保證了閥門的穩定性。
3、使用壽命長：閥門的閥芯和光頸材料采用奧氏不銹鋼，閥座材料選用PTFE，能達到良好的抗腐蝕性作用，延長了閥門使用壽命。
電動四通球閥 主要技術參數
閥體及內件
| 閥體形式 |
四通鑄造閥體 |
| 公稱通徑 |
DN50～600mm |
| 公稱壓力 |
PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K |
| 法蘭標準 |
JB/T79.2-1994、 ASME/ANSI B165 |
| 連接形式 |
法蘭式 |
| 壓蓋型式 |
壓蓋壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
| 設計和制造 |
GB/T12237-1989； APl608 |
| 檢驗和試驗 |
GB/T13927-1992； APl 598 |
執行機構
| 執行器型號 |
DSR、3810R、DZW、HQ、PSQ |
| 主要技術參數 |
電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V-DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄 |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。
電動四通球閥 流向原理圖
如圖：“LL'’型四通球閥只需操作板手或執行器將球體轉動90°，同時對兩種介質的流向進行切換，即方便而迅速，實現一閥多用的效果。
電動四通球閥 主要零件材料
| 閥體/閥蓋 |
GB |
WCB |
ZGlCrl8Ni9Ti |
ZGOCfl8Nil2M02Ti |
| ASTM |
WCB |
CF8 |
CF8M |
| 球體 |
GB |
2Crl3 |
1Cfl8Ni9Ti |
0Cfl8Ni12M02Ti |
| ASTM |
420 |
304 |
316 |
| 閥桿 |
GB |
2Crl3 |
1Crl8Ni9Ti |
0Crl8Ni12M02Ti |
| ASTM |
420 |
304 |
316 |
| 閥座 |
GB |
聚四氟乙烯 |
對位聚苯 |
聚四氟乙烯 |
對位聚苯 |
聚四氟乙烯 |
對位聚苯 |
| ASTM |
聚四氟乙烯 |
對位聚苯 |
聚四氟乙烯 |
對位聚苯 |
聚四氟乙烯 |
對位聚苯 |
| 填料 |
GB |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
| ASTM |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
| 螺栓 |
GB |
35 |
0Crl8Ni9 |
0Crl8Ni9 |
| ASTM |
A193B7 |
A320-B8 |
A320-B8 |
| 螺母 |
GB |
45 |
0Cfl8Ni9 |
0Crl8Ni9 |
| ASTM |
A1942H |
A194-8 |
A194-8 |
電動四通球閥 主要性能規范
| 公稱壓力(MPa) |
常溫最大工作壓力(MPa) |
殼體試驗壓力(MPa) |
氣密封試驗壓力(MPa) |
高壓密封試驗壓力(MPa) |
| PN1.6 |
1.6 |
2.4 |
0.6 |
1.76 |
| PN2.5 |
2.5 |
3.8 |
0.6 |
2.75 |
| PN4.0 |
4.0 |
6.0 |
0.6 |
4.4 |
| l50LB |
2.0 |
3.0 |
0.6 |
2.2 |

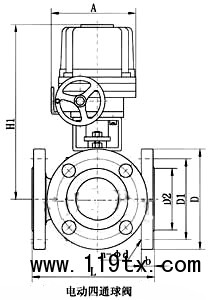

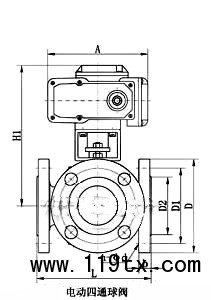

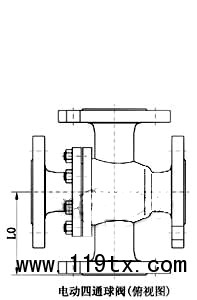

電動四通球閥 主要外形及連接尺寸
| 公稱壓力PN |
公稱通徑DN |
尺 寸 |
| L |
L0 |
D |
D1 |
D2 |
b |
z-φd |
H1 |
A |
| 1．6MPa |
50 |
260 |
130 |
165 |
125 |
100 |
16 |
4-ф18 |
205 |
根據配置
執行機構
大小而定 |
| 65 |
320 |
160 |
185 |
145 |
120 |
18 |
4-ф18 |
245 |
| 80 |
320 |
160 |
200 |
160 |
135 |
20 |
8-ф18 |
305 |
| 100 |
370 |
185 |
220 |
180 |
155 |
20 |
8-ф18 |
340 |
| 125 |
510 |
255 |
250 |
210 |
185 |
22 |
8-ф18 |
425 |
| 150 |
510 |
255 |
285 |
240 |
2'0 |
24 |
8-ф23 |
450 |
| 200 |
580 |
290 |
340 |
295 |
265 |
26 |
12-ф23 |
480 |
| 250 |
670 |
335 |
405 |
355 |
320 |
30 |
12-ф25 |
530 |
| 300 |
760 |
380 |
460 |
410 |
375 |
30 |
12-ф25 |
585 |
| 350 |
850 |
425 |
520 |
470 |
435 |
34 |
16-ф25 |
625 |
| 400 |
980 |
490 |
580 |
525 |
485 |
36 |
16-ф30 |
670 |
| 450 |
1080 |
540 |
640 |
585 |
545 |
40 |
20-ф30 |
705 |
| 500 |
1220 |
610 |
715 |
650 |
608 |
44 |
20-ф34 |
765 |
| 600 |
1360 |
680 |
840 |
770 |
718 |
48 |
20-ф41 |
840 |
注：以上參數為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
 |
 |
 |
 |
