一．柜式七氟丙烷概述
1. 柜式特點
柜式七氟丙烷氣體滅火裝置，又稱無管網七氟丙烷氣體滅火系統（或稱預制滅火系統），是將滅火劑儲存裝置和噴放組件等預先設計，組裝成套且具有聯動控制功能的滅火系統。柜式滅火裝置可以與火災自動報警控制器相連，也可以與消防控制中心相連，給用戶以方便、靈活的選擇，是輕便可移動式自動滅火的現代化消防設備。儲存瓶置于柜體內，裝置為電磁閥啟動，柜體外形美觀，平時放在防護區內，在發生火災時，直接在防護區內噴放滅火。
2. 柜式組成和分類
（1）主要組成：儲存瓶、啟動裝置、安全泄壓閥、壓力表、壓力信號器、噴射短管、噴頭、柜體、七氟丙烷藥劑、氣體滅火控制器、火災探測器、聲光報警器、警鈴、放氣指示燈、氣體啟停按扭等。
（2）分類，單瓶組：滅火裝置主要由單個儲存瓶組成的柜式滅火裝置；
雙瓶組：滅火裝置主要由兩個儲存瓶組成的柜式滅火裝置 。
3. 柜式與管網比較
柜式：不需設氣瓶間、不需經過多管路、滅火劑無管網損失、滅火效率高、滅火速度快、安裝靈活方便、工程投資小等特點。
二.柜式裝置適用范圍
柜式七氟丙烷氣體滅火裝置適用于：小型計算機房、UPS機房、發電機房、變配電房、小型油庫、圖書館、檔案館、銀行金庫、貴重物品庫、潔凈廠房等重點部位的消防保護。對于不同容積的防護區，可將瓶體容積設計成不同型號規格的滅火瓶組和柜體，減少占地面積?；蛴糜诓灰苏加妹娣e的單區滅火。對于較大空間的防護區可采用幾套柜式滅火裝置聯合保護。
三．柜式滅火技術參數
|
滅火形式
|
全淹沒式
|
|
貯存壓力
|
2.5 MPa
|
|
滅火濃度
|
8％、9％、10％（示防護區性質而定）
|
|
滅火劑充裝密度
|
≤1120 kg/m³
|
|
滅火劑噴放時間
|
≤10 S
|
|
執行標準
|
GB16670-2006
|
|
閥驅動器
|
電磁閥驅動
|
|
系統啟動電源
|
AC 220V/50Hz ，DC 24V 1.2A（備用）
|
|
系統工作環境
|
溫度0℃～50℃，濕度≤97％
|
|
系統保護極限
|
單區面積≤500m²，單區體積≤1600m³
|
|
系統啟動方式
|
自動、電氣手動、機械應急手動
|
|
儲存瓶容積
|
40L、70L、100L、120L、150L、180L
|

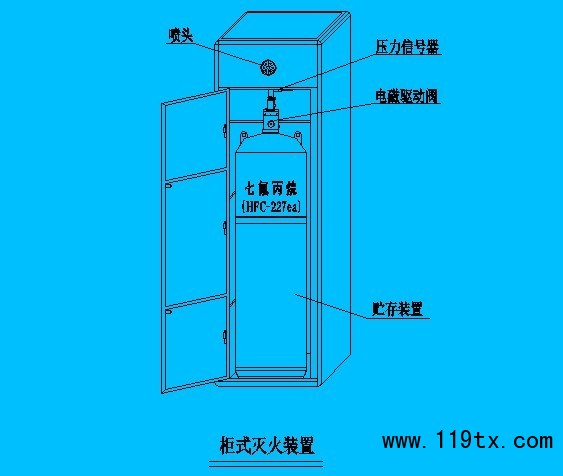

四．柜式裝置圖舉例
點擊圖片查看原圖
