上海典昭供應的臺灣富山FS313型不銹鋼三片式球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊（BW）承插焊（SW）,并均可帶國際標準ISO支架平臺和鎖定裝置?？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。

臺灣富山FS313不銹鋼三片式球閥技術參數：
全流 1/4"~4"(DN8~DN100)

全流三片式球閥

連接方式: 牙口/套焊/對焊
1、防爆中軸
2、工作壓力:DN8~DN50 1000psi
            DN65~DN80 800psi

3、適用溫度範圍: -20 to 180℃
4、掛鎖裝置
5、管螺紋參照:ANSI B1.20.1(NPT)/DIN 259/DIN 2999/ISO 228/BSP/PT

FS313不銹鋼三片式球閥適用于PN1.6，工作溫度-29～180℃（密封圈為增強聚四氟乙烯）的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
臺灣富山不銹鋼球閥開啟和關閉介紹：

開啟過程：
1、在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。
2、當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3、閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4、直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。

關閉過程
1、關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2、繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。
3、快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
4、手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。

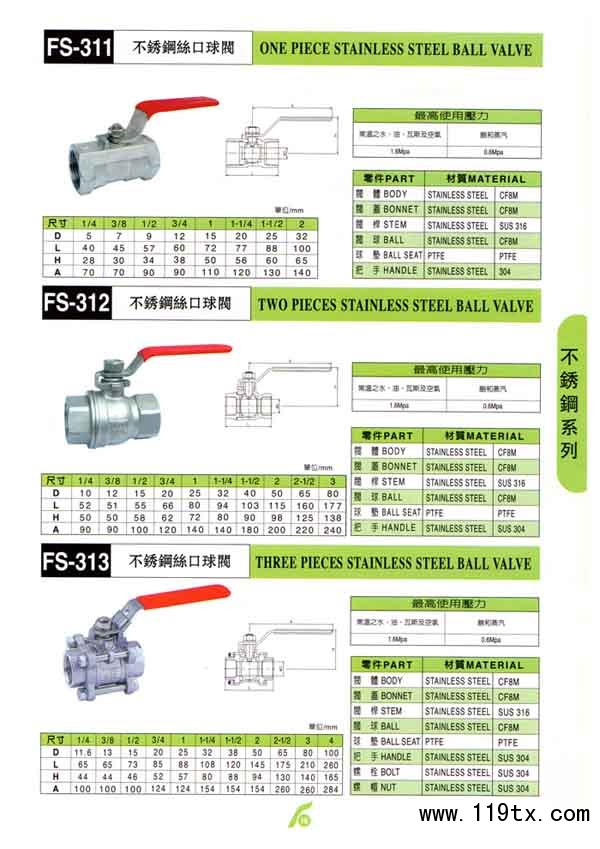

連接尺寸：
