1、說明

ZSTX下垂型玻璃球閉式灑水噴頭是自動噴水滅火系統中最關鍵的組成部件，用來探測火災的儀器元件，并且通過自動噴水裝置來控制火災和撲滅火災。適用于工作環境溫度不低于4℃，且不高于70℃的中輕危險級建筑物作為濕式系統用水撲滅火災的賓館、商場、餐廳、娛樂場所、倉庫、醫院、工廠、機場以及地下室等自動噴水滅火系統的管網。

產品標準依據：GB5135.1—2003《自動噴水滅火系統第1部份灑水噴頭》

2、工作原理

本系列玻璃球?yàn)⑺畤婎^的工作原理是以充有熱膨脹系數較高的有機溶液的玻璃球作為熱敏感元件。在常溫下，其玻璃球外殼可承受一定的支撐力，保證噴咀的密封。當火災發生時溫度升高，玻璃球內的有機溶液發生熱膨脹而產生很大的內壓力，直到玻璃球外殼發生破碎，從而開啟噴頭噴水。

3、結構特點

本系列玻璃球?yàn)⑺畤婎^是由銅合金框架、玻璃球、密封件、玻璃球座、緊定螺釘和濺水盤等裝配而成。結構緊湊、外形精巧美觀。

3.1、噴頭框架采用高強度銅合金精密鍛造，強度高、耐腐蝕性好。

3.2、感溫?zé)崦粼úＡ颍┎捎脟?guó)內外優質產品，玻璃球強度高，動作可靠，反應速度快。

3.3、本系列玻璃球?yàn)⑺畤婎^經國家固定滅火系統和耐火構件質量監督檢驗中心檢驗符合國標GB5135·1-2003《自動噴水滅火系統第1部份：灑水噴頭》各款規定要求。

4、技術特性和型號規格：

4.1、公稱口徑：φ15mm,連接螺紋：R1/2〃，流量特性系數：K=80±4.

4.2、公稱口徑：φ20mm,連接螺紋：R3/4〃，流量特性系數：K=115±9.

4.3、額定工作壓力：1.2MPa,出廠試驗壓力：3.0MPa.

4.4、玻璃球直徑：φ3mm、φ5mm.

4.5、噴頭額定溫度及色標：

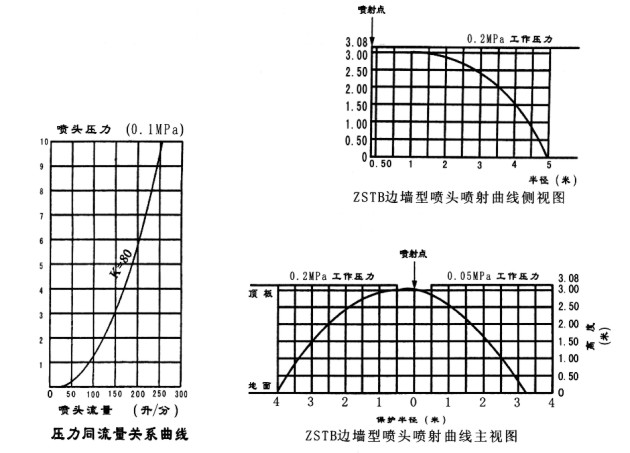

4.6、噴頭性能特性曲線：

5、安裝

5.1、在有吊頂?shù)慕ㄖ飪?nèi)使用時，本公司可以提供與之配套的裝飾盤或噴頭保護罩。

5.2、噴頭安裝時應采用本公司生產之配套的專用板手。

5.3、安裝時，若發現有滲漏，不密封，則更換噴頭，嚴禁在板手上加套管安裝，因?yàn)榘惭b力過大，可使噴頭變形而發生泄漏。

5.4、噴頭安裝不能保證密封時，請檢查管件螺紋，若不合格，請加以修復或更換，嚴禁 修理噴頭上的連接螺紋。

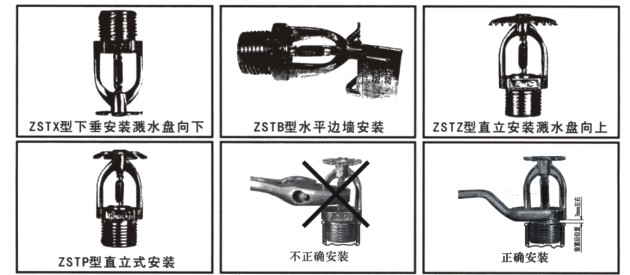

5.5、安裝示意圖如下：

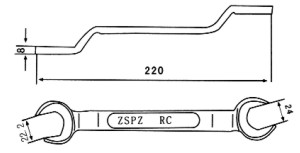

5.6、安裝開口雙頭呆扳手：
