隨著我國電力行業的快速發展，SF₆技術的廣泛應用以及智能電網建設的迫切性，急需解決SF₆電氣設備的在線綜合監控技術

   SF₆氣體由于其固有的特性，目前是較為理想的絕緣及滅弧介質。但其微水含量、氣體密度等等都會對設備的運行、人員的安全、電網的可靠帶來直接的影響。因此對SF₆電氣設備的微水含量、氣體密度的監測一直是相關行業對設備監測的一個重要的組成部分。有關部門相繼制定了相關標準對SF₆氣體質量、特別是微水含量進行嚴格控制。電力部推薦標準《電力設備預防性試驗規程（DL/T596-1996）》、國家標準《六氟化硫電氣設備中氣體管理和檢驗導則（GB/T 8905-1996）》以及IEEE標準《IEEE Guide for Moisture Measurement and Control in SF6 Gas-Insulated Equipment（IEEE Std 1125-1993）》對水分的控制均采取水分對SF₆氣體體積比的形式。

   SF₆氣體微水密度在線監測系統改變了傳統的費時費力、并且污染環境的離線測量方式，實時準確的測量SF₆氣體多項指標，為電網的智能建設打下了堅實的基礎。

系統特點及功能

    JC-OM500 SF₆氣體微水密度在線監測系統是本公司根據國家智能電網發展要求而設立的重點項目，該系列產品采用最新遙測遙感技術和后臺計算機技術于一體，外觀小巧,可實現高精度測量、計算機后臺處理、海量的歷史數據存儲等功能，適用于各種電壓等級的SF₆斷路器、GIS、AIS等設備SF₆氣體的微水、密度和溫度的在線測量，實現無排放、環保、安全、實時、遠程等先進的動態監控，以滿足電力配網自動化和設備狀態檢修的需要,為電網的智能化建設預留接口。該系列產品技術領先，填補了國內空白，獲得多項專利。

   功能：

   ◆ 無排放，環保，經濟，安全，可靠

   ◆ 在線監測SF6斷路器或組合電器中微水、密度、溫度等參數

   ◆ 實現微水的壓力與溫度補償、密度的溫度補償，使微水與密度數據真實可靠

   ◆ 采用具有多種專利技術和自校準功能的傳感器

   ◆ 采集單元能在不影響主設備狀態下投運、退出，不影響主設備的正常運行

   ◆ 采集單元內部運用內循環技術，大幅提高采樣精度

   ◆ 現場大屏幕LCD顯示，繪制趨勢圖，實時上傳

   ◆ 內置密度繼電器無源輸出，可設閉鎖/報警/超壓的動點值

   ◆ 全封閉設計，防水防塵，抗高頻干擾，適用于室內外

   ◆ 多種閥門接頭，安裝拆卸方便，節省維護費用

系 統 結 構

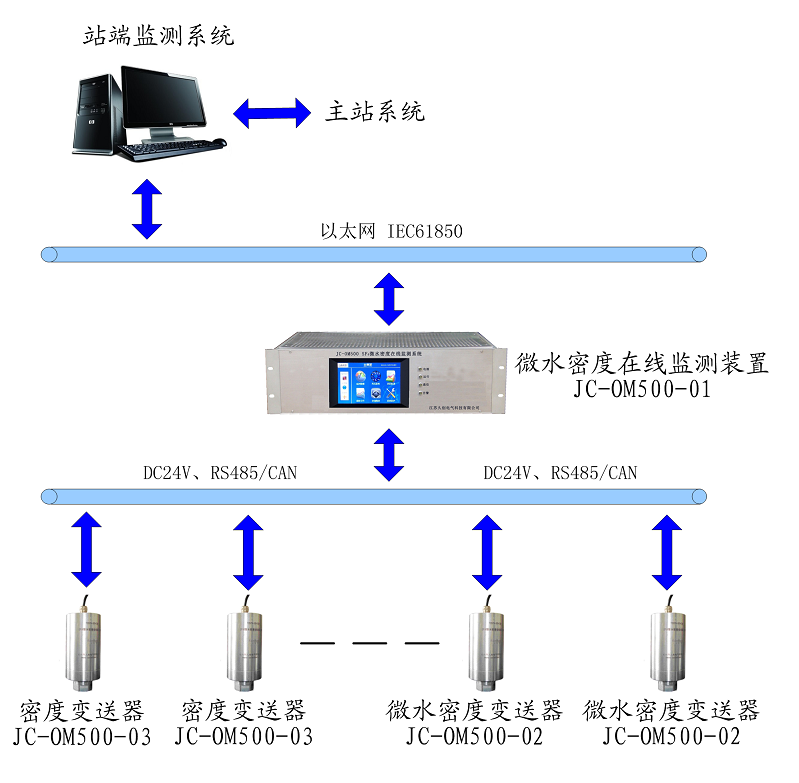

   系統由過程層、間隔層和站控層組成，過程層包括密度變送器（測溫密度、溫度功能）、微水密度變送器（測量微水、密度、溫度功能），間隔層為微水密度在線監測裝置（系統主機），站控制層為后臺監測軟件。系統主機和變送器之間通過電纜連接。變送器內部的采樣池也采用了內循環技術,可實時測量設備內SF6的微水、密度和溫度等相關參數,實現實時顯示及與系統主機的通訊和數據交換。系統主機在分時提取了各個變送器的數據后，將數據上傳至后臺計算機處理，同時可接受后臺的指令，實現實時采樣等動作。

技 術 指 標

  濕度指標：

測量范圍：20～1000ppm

測量精度：± 3％ F.S.

報警門限：50~500ppm（可調）

  密度指標：

測量范圍：0.01～1.00 MPa

測量精度：±0.5％ F.S.

報警門限：0.45 MPa （可調）

閉鎖門限：0.40 MPa （可調）

  溫度指標：

測溫范圍：-50 ℃～＋99 ℃

溫度測量精度：± 1℃

  其它指標：

報警觸點容量：AC 220V/7A，常開、常閉

通訊接口：隔離型RS-485

電源電壓：24VDC 或 85V～265V AC

工作環境：溫度:-30 ℃～＋65 ℃    濕度:≤95％RH

絕緣性能：外殼與電源間：>10MΩ

抗電強度：外殼與電源間：>2000V

電磁兼容特性：快速瞬變脈沖群 GB/T17626.4-1999 3級

雷擊（浪涌）： GB/T17626.5-1999 3級
