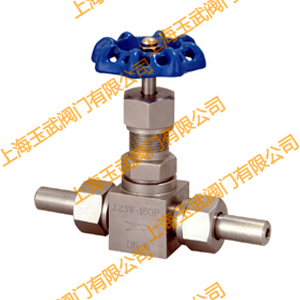

J21外螺紋針型閥介紹

1、設計制造
      GB/T   12224-1989
      JB/T      7747-1995
2、連接形式：
      對焊式管接頭
3、結構特征：
     錐面密封；浮動閥瓣
4、閥門檢驗和試驗：
      GB/T  13927-1992
5、材料：
      碳鋼按GB/T  12228-1989的規定
      不銹鋼GB/T    1220-1989的規定

J21外螺紋針型閥性能規范

試驗項目	壓力值
公稱壓力	32
殼體試驗	48
密封試驗	35.5
氣壓試驗	19.2
適用溫度	≤425°C
適用介質	水、蒸氣、油品等

J21外螺紋針型閥主要零件材料

型號	閥體	接頭	閥桿	螺帽	填料
J21W-320	20#	20#	2Cr13	20#	PTFE
J21W-320P	SS304	SS304	SS304	SS304

J21外螺紋針型閥主要外形尺寸

規格	M	ø	L1	L	H	D0	重量（KG）
DN6	M20×1.5	ø14×4	66	140	96	63	0.85
DN10	M24×1.5	ø18×4	78	160	115	78	1.1
DN15	M30×2	ø22×4	94	180	122	100	2.0
DN20	M36×2	ø28×4	108	220	156	110	3.5
DN25	M39×2	ø33×4	110	230	170	140	4.3
