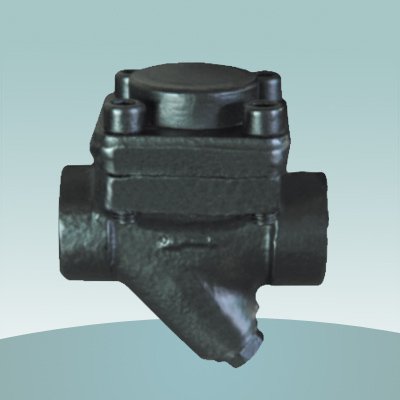

CS16H膜盒式疏水閥

點擊圖片查看原圖

品牌：	上海玉武閥門
單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	上海
有效期至：	長期有效
最后更新：	2017-02-12 16:35
瀏覽次數：	322

公司基本資料信息

上海玉武閥門有限公司
[誠信檔案]
已繳納 0.00 保證金
聯系人周文水(先生)
會員 [當前離線] [加為商友] [發送信件]
郵件
電話
手機
地區上海
地址上海市嘉定區南翔鎮勝利路398號

詳細說明

熱靜力盒膜式蒸汽疏水閥 Thermal diaphragm steam trap

產品介紹：膜盒式蒸汽疏水閥主要動作元件金屬膜盒，膜盒內根據熱脹冷縮原理開啟和關閉閥門。廣泛用于蒸汽主管線、伴熱管線、干燥器和工業加熱蒸汽設備系統，供熱采暖片上是最理想的選擇。
結構特點：1、結構簡單，維護方便。
2、部件全部采用合金處理的不銹鋼，耐磨耐氣蝕，使用壽命長。
3、排空能力強，排水迅速，安裝方式隨意。
4、可以實現多個膜盒組合，使用于大的排量場合。
5、零泄漏，背壓率達到75%以上。
Introduction:The main part of the diaphragm trap os metallic diaohragm.Inside the diaphragm,the valve will be opened and closed in compliance with the principle of metal expand on heating and contract on cooling.This kind of trap enjoys extensive application in main pipelines,heat accompanying pipelines,drier and heating equipment.It is your best choice for heating equipment.
Sreuctures:1.Simple structure will facilitate maintenance.
2:All the parts are made of stainless steel with long service life and abilities to resist abrasiveness.
3.Excellent abilities to discharge gas;able to tapidly discharge water;the inatallment can be conducted in free way.
4.Several diaphragms can be combined to serve the working places needing large fas amount discharged.
5.No leakage,the rate of back pressure up to above75%.
主要零件材料和性能參數 Main parts and specifications

主要零部件材料表	Parts 零部件名稱	Materials 材料
	Body/Bonnet 閥體、閥蓋	A105
	Seat 閥座	Tungsten chromium cobalt alloy 鎢鉻鈷合金
	In sets Filters 內置過濾網	1Cr18NNi9Ti
	Nembrane Box 盒膜	Kazak alloy 哈氏合金

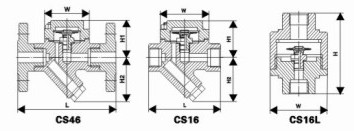

技術參數表 Technological parameter date

Model 產品型號	Nominal diameter 公稱通徑（DN）	Connection 連接方式	Pressure rating（MPa）使用壓力	Max allowable（℃）最高允許溫度	Extermal dimensions（mm）外型尺寸				Re.weight 參考重量（Kg）
Model 產品型號	Nominal diameter 公稱通徑（DN）	Connection 連接方式	Pressure rating（MPa）使用壓力	Max allowable（℃）最高允許溫度	L	H1	H2	W	Re.weight 參考重量（Kg）
CS16H-16C	15~20	Thread 螺紋	0.01~1.6	250	100	52	62	70	2.5
	25				120	52	62	70	2.5
	32~40				150	68	68	90	5
	50				160	68	68	90	5

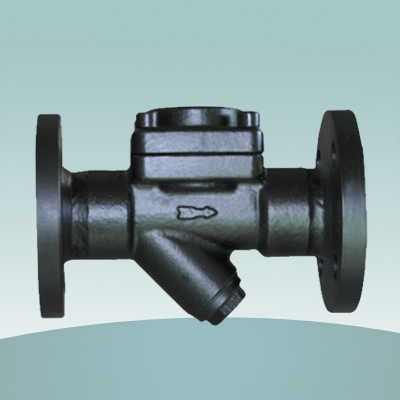

CS46H-16C	15~20	Flange 法蘭	0.01~1.6	250	150	52	62	70	4.9
CS46H-16C	25	Flange 法蘭	0.01~1.6	250	160	52	62	70	4.9
CS46H-16C	32~50	Flange 法蘭	0.01~1.6	250	230	85	60	120	13
CS46H-16AA	65~100	Flange 法蘭	0.01~1.6	250	310	120	95	150	24
CS46H-25A	20~50	Flange 法蘭	0.01~1.6	300	230	85	60	120	14
CS46H-16L	15~25	Thread（Stand）螺紋（立式）	0.01~1.6	250	100			80	2.3
CS46H-16F	15~25	Angle Thread 角式螺紋	0.01~1.6	250	53	103	55		1.5
