Q944/Q945F電動法蘭三通球閥廠家

點擊圖片查看原圖

品牌：	精衛
材質：	碳鋼
型號：	Q944/Q945F
口徑：	15-300
單價：	150.00/一臺
起訂：	1 一臺
供貨總量：	1000 一臺
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	浙江溫州市
有效期至：	長期有效
最后更新：	2017-03-10 15:23
瀏覽次數：	556

公司基本資料信息

永嘉縣精衛泵閥有限公司
[誠信檔案]
已繳納 0.00 保證金
聯系人梁帥(先生) 銷售經理
會員 [當前離線] [加為商友] [發送信件]
郵件
電話
手機
地區浙江-溫州市
地址浙江省溫州市永嘉縣甌北鎮東方工業區

詳細說明

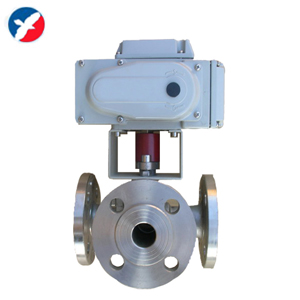

Q944/Q945F電動法蘭三通球閥詳細資料
電動法蘭三通球閥采用JW系列回轉式角行程電動執行機構，以AC220V、AC380V或DC24V電源電壓作動力，接受工業自動化儀表控制系統輸入的(4-20mA、或1-5VDC)電流信號或電壓信號，即可控制運轉，實現對工藝介質的比例調節或二位切換控制。三通球閥是綜合國內外先進技術而開發的新型三通切換型調節閥。標準球芯有L型三通雙口孔種，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；T型孔道可起配比作用，適用于液休、氣體、蒸汽等介質的配比調節與控制。

Q944/Q945F電動法蘭三通球閥簡述

1．電動三通球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。三通球閥流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
2．兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉(如流向圖A)
3．四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流(如流向圖B)。
4．T型閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。
5．三通球閥的主要產品系列：如流向圖所示選擇工況；A圖L型、B圖T型(1-4)

Q944/Q945F電動法蘭三通球閥性能規范

公稱通徑DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200
流量系系數KV		17	33	62	95	146	232	350	439	810	1205	1912
公稱壓力PN(MPa)		1.6、2.5、4.0、6.4
球芯轉角		0~90°
球芯型式		L型或T型
流量特性		快開式或比例調節式
連接形式		法蘭式、管螺紋式(G")
電動執行機構	型號	JM系列
	電源電壓	AC220V、AC380V、DC24V
	作用形式	開關型/調節型(隔爆型)
調節型	信號范圍	0～10mA、4～10mA 、1-5VDC
開關型	電信號	AC220V、AC380V、DC24V；反饋信號：有源觸點信號或無源觸信號

Q944/Q945F電動法蘭三通球閥連接尺寸和外形 PN1.6MPa

型號	公稱通徑 DN(mm)	尺寸
型號	公稱通徑 DN(mm)	L	L2	D	D1	D2	b	f	Z-d	H	W
Q44F-16C 　　　(P) 　　　(R)	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	220
	65	260	130	180	145	120	16	3	4-18	193	240
	80	280	140	195	160	135	20	3	8-18	217	270
	100	320	160	215	180	155	20	3	8-18	245	350
	125	380	190	245	210	185	22	3	8-18	282	500
	150	440	220	280	240	210	24	3	8-23	319	600
	200	550	260	335	295	265	26	3	12-23	380	1000
	250	670	310	405	355	320	30	3	12-25	460	1400
	300	720	370	460	410	375	30	3	12-25	520	1800
