Q981F電動快裝球閥簡介
      電動快裝球閥是一種(球體)繞垂直于通道軸旋轉90°的閥門，其由回轉型角行程電子式電動執行器和O型片式球閥結構組成，屬旋轉類型高性能調節或開關閥類，接受工業自動化控制(DCS、PLC系統)儀表來源的電流信號或電壓信號的輸入輸出，可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。Q981F電動快裝球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

Q981F電動快裝球閥產品特點

      電動快裝球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。Q981F電動快裝球閥可帶國際標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。
1．Q981F電動快裝球閥流體阻力小，是所有閥類中流體阻力最小的一種，以AC220V、AC380V或DC24V電源電壓作動力，接受(4-20mA、0-10mA或1-5VDC)電流信號或電壓信號，即可控制運轉，以角行程輸出的扭矩轉動球體0~90°，就能完成啟閉動作或調節動作。
2．全電子式電動執行機構，采有機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單，通過輸入電流信號或電壓信號，改變球芯的旋轉角度(0-90°任意角度)，實現比例調節動作。
3．球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。 特別適用于要求零泄漏率的場合。

Q981F電動快裝球閥電動執行器詳細說明
      JW系列電動閥門執行器，以其新穎獨特的設計、先進而精湛的技術工藝、優質的進口零部件、科學嚴謹?shù)馁|(zhì)量檢測，在國內外的閥門自動化制造別具一格。而JW系列電子式電動閥門執行器，將閥門電動裝置的精度化、數字化、智能化推向一個嶄新的階段，成為液體自動化控制行業后起之秀。
JW系列產品主要有開關式、反饋式、調節式(電子式)三大類，它可與各種球閥、蝶閥等回轉型閥門想匹配。輸出力矩從50Nm-2000Nm.。重量輕(相當于同類產品的1/3)。外形精巧美觀、結構緊湊、易于安裝、智能控制、數字設定、數顯閥位、無需維護及使用安全等諸多優點。

Q981F電動快裝球閥主要零件材料

序號NO.	零件名稱	材質
		不銹鋼	碳鋼
1	閥體	不銹鋼CF8M	碳鋼WCB
2	密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
3	閥蓋	不銹鋼CF8M	碳鋼WCB
4	球體	不銹鋼SS316	不銹鋼SS304
5	閥桿	不銹鋼SS316	不銹鋼SS316
6	螺母	不銹鋼SS304	FCD45
7	墊圈	不銹鋼SS304	FCD45
8	手柄套	塑料	塑料
9	手柄	不銹鋼SS304	不銹鋼SS304
10	閥桿螺母	不銹鋼SS304	B7
11	墊圈	不銹鋼SS304	不銹鋼SS304
12	填料壓蓋螺母	不銹鋼SS304	FCD45
13	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
14	止推墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
15	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
16	螺栓	不銹鋼SS304	B8

Q981F電動快裝球閥主要連接尺寸

訂貨須知:
①電動球閥產品名稱與型號②電動球閥公稱壓力③電動球閥公稱通徑④電動球閥連接法蘭標準⑤電動球閥閥體材質⑥電動球閥額定流量系數⑦電動球閥工作介質⑧電動球閥介質溫度以便為您正確選型。

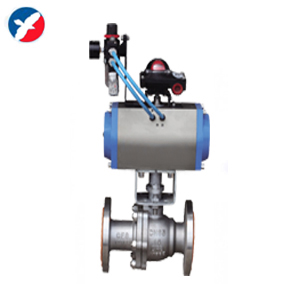

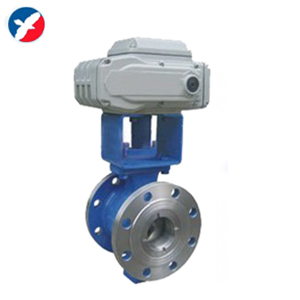

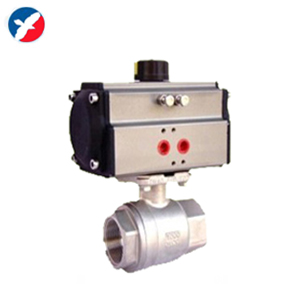

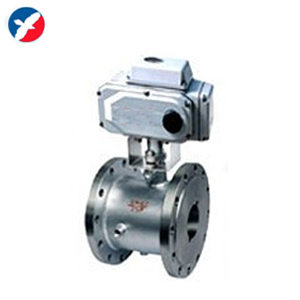

BQ941PPL電動保溫球閥	VQ940F/H電動V型球閥	Q611F氣動二片式球閥	Q641F氣動球閥
