一、Q941H電動球閥簡介：
Q941H電動球閥是一種轉角為90°的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，閥體通道和連接管徑相等并成一直徑，介 質幾乎可以毫無損失的流過。配用DKJ-Ⅱ、Ⅲ執行器引配日本工裝、西德歐姆龍等高性能執行機構。產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸 汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。
球閥旋轉90°即可全關全開，與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝
二、Q941H電動球閥的特點：
Q941H電動美標球閥主要用于截斷或接通管路中的介質，亦可用用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。
1、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。

三、電動頭的優缺點

優點：電動執行器的優點是能源取用方便，信號傳輸速度快，傳輸距離遠，便于集中控制，靈敏度和精度較高，與電動調節儀表配合方便，安裝接線簡單。

四、產品執行標準：Q941H電動球閥的執行標準

產品規范

設計規范

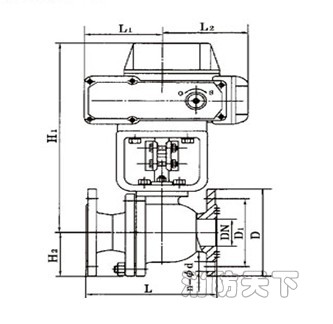

結構長度

連接法蘭

試驗 與檢驗

API608

ASME/ANS B16.10

ASME/SNS B16.5

API 598

公稱壓力

1.6 MPa

2.5 MPa

4.0 MPa

6.4 MPa

10.0 MPa

150 Lb

300 Lb

600 Lb

強度試驗

2.4 MPa

3.75 MPa

6.0 MPa

9.5 MPa

15.0 MPa

3.1 MPa

7.5 MPa

15.0 MPa

水密封試驗

1.76MPa

2.75 MPa

4.4 MPa

7.04 MPa

11.0 MPa

2.2 MPa

5.5? MPa

11.0 MPa

氣密封試驗

0.6MPa

名稱

WCB類

CF8類

CF3

CF8M

CF3M

閥體

A216-WCB

CF8

CF3

CF8M

CF3M

球體

A105-1025

CF8

CF3

CF8M

CF3M

閥桿

2Cr13

CF8

CF3

CF8M

CF3M

閥座

A105

0Cr18Ni9

00Cr18Ni10

1Cr18Ni12Mo2Ti

00Cr17Ni14Mo2

閥座支承圈

A105-1025

A182-F304

A182-F304L

A182-F316

A182-F316L

彈簧

3yc-7/17-49H

螺母

A194-2H

A194-8

螺柱

A193-B7

A193-B8

O形圈

304+柔性石墨

304L+柔性石墨

316+柔性石墨

316L+柔性石墨

304+柔性石墨
