| 一、Q41F美標球閥： 1、Q41F美標球閥采用先進的球體和閥座硬化技術,球體與閥座完全采用金屬對金屬的密封方式,為了確保閥門在各種溫度和壓力下的可靠密封,針對用記的不同使用工況和要求,可以采用多種先進的球體和閥座的硬化技術,包括超音速噴涂、鎳基噴焊、表面特殊硬化、硬質合金噴焊以及采用高強度高硬度陶瓷材料等，球體和閥座表面硬度一般可達到HRC60以上，最高可達HRC74以上。密封面材料耐溫可達到540℃，最高可達980℃。材料的結合強度可以達到10000PSI以上，密封面材料還具有很好的耐磨擦、耐沖擊等性能。Q41F不銹鋼球閥能夠適用于絕大數苛刻工況條件。 2、Q41F美標球閥防止閥門在高溫下的漲死高溫工況下由于熱膨脹容易引起球體與閥座的漲死從而導致閥門無法開啟。Q41F不銹鋼球閥采用了碟簧或彈簧加載的密封結構，在高溫下零部件的熱膨脹可以被蝶簧或彈簧所吸收，故能夠保證閥門在高溫下不被漲死，并能夠在高溫下靈活啟閉。 3、優異的密封性能采用獨特的球體研磨工藝，通過球體與研磨器具在空間不同方位的旋轉，使球體表面達到極高的圓度和光潔度，閥門的密封性能完全達到或超過標準要求。 二、Q41F美標球閥的特點： 1． 流體阻力小，其阻力系數與同長度的管段相等。 2． 結構簡單、體積小、重量輕。 3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。 4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。 5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。 6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。 7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。 三、產品執行標準：Q41F美標球的執行標準 |
|
產品規范
|
設計規范
|
結構長度
|
連接法蘭
|
試驗 與檢驗
|
|
API608
|
ASME/ANS B16.10
|
ASME/SNS B16.5
|
API 598
|
| 四、主要性能規范：Q41F美標球主要性能規范 |
|
公稱壓力
|
1.6 MPa
|
2.5 MPa
|
4.0 MPa
|
6.4 MPa
|
10.0 MPa
|
150 Lb
|
300 Lb
|
600 Lb
|
|
強度試驗
|
2.4 MPa
|
3.75 MPa
|
6.0 MPa
|
9.5 MPa
|
15.0 MPa
|
3.1 MPa
|
7.5 MPa
|
15.0 MPa
|
|
水密封試驗
|
1.76MPa
|
2.75 MPa
|
4.4 MPa
|
7.04 MPa
|
11.0 MPa
|
2.2 MPa
|
5.5? MPa
|
11.0 MPa
|
|
氣密封試驗
|
0.6MPa
|
|||||||
| 五、主要零部件材料：Q41F美標球閥主要零部件材料 |
|
名稱
|
WCB類
|
CF8類
|
CF3
|
CF8M
|
CF3M
|
||||
|
閥體
|
A216-WCB
|
CF8
|
CF3
|
CF8M
|
CF3M
|
||||
|
球體
|
A105-1025
|
CF8
|
CF3
|
CF8M
|
CF3M
|
||||
|
閥桿
|
2Cr13
|
CF8
|
CF3
|
CF8M
|
CF3M
|
||||
|
閥座
|
A105
|
0Cr18Ni9
|
00Cr18Ni10
|
1Cr18Ni12Mo2Ti
|
00Cr17Ni14Mo2
|
||||
|
閥座支承圈
|
A105-1025
|
A182-F304
|
A182-F304L
|
A182-F316
|
A182-F316L
|
||||
|
彈簧
|
3yc-7/17-49H
|
||||||||
|
螺母
|
A194-2H
|
A194-8
|
|||||||
|
螺柱
|
A193-B7
|
A193-B8
|
|||||||
|
O形圈
|
304+柔性石墨
|
304L+柔性石墨
|
316+柔性石墨
|
316L+柔性石墨
|
304+柔性石墨
|
||||

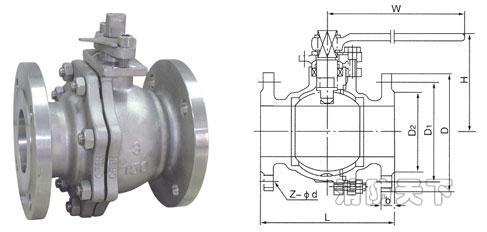

| 六、產品結構圖：Q41F美標球閥結構圖 |
 |
