氣動鋁合金球閥 采用鋁合金殼體，不銹鋼球芯，具有結構緊湊，重量輕，體積小，使用方便等優點，設有限位和加鎖裝置，安全可靠。氣動鋁合金球閥廣泛用于非腐蝕性液體輸送管道開閉控制(如油罐車，加油站，灑水車，油庫，管道等)旋轉法蘭內密封座可調整板桿輕重和消除滲漏，當密封環與球面部位有損傷時，要修正其密封面或者更換。
◆范圍 適用于非腐蝕性液體輸送管道開閉控制。
◆性能 口徑大小可根據用戶選擇，最大使用壓力0.6MPa。
◆特點 結構緊湊，設有限位和加鎖裝置。
◆調整 旋轉法蘭內密封座可調整扳桿輕重和消除滲漏。
Q641F-16L氣動鋁合金球閥主要性能參數
| 適用介質 | 水，油 | 類型(通道位置) | 直通式、三通式 |
| 用途 | 流量控制 | 驅動方式 | 手動/氣動 |
| 品牌 | 精衛 | 標準 | 國標 |
| 工作溫度 | 常溫 | 壓力環境 | 常壓 |
| 型號 | Q641F-16L | 公稱通徑 | DN40-100(mm) |
| 結構形式 | 浮動球球閥 | 連接形式 | 方法蘭、圓法蘭 |
| 材質 | 鋁合金 | 氣動驅動裝置 | GT/AT系列氣動執行器 |
 |
 |
 |
 |

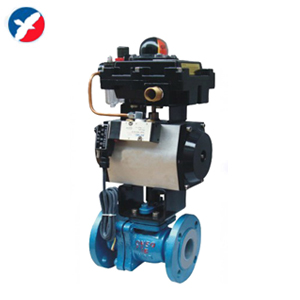

| Q641F46氣動襯氟球閥 |

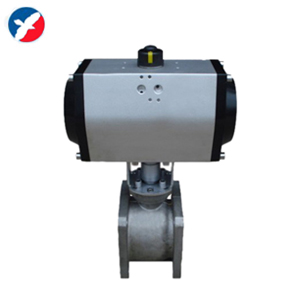

Q641PPL\H氣動一體式球閥 |

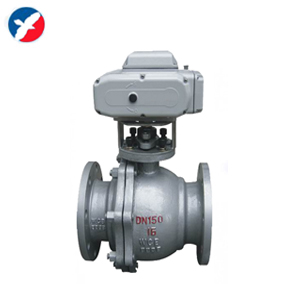

Q941F電動球閥 |

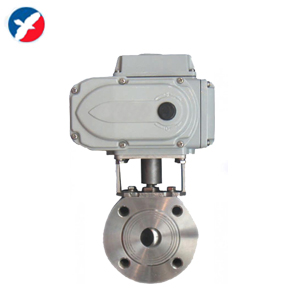

Q971F電動超薄型球閥 |
