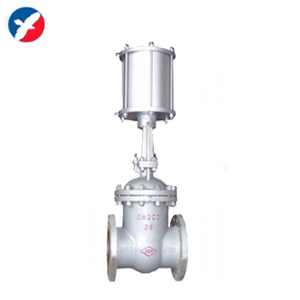

Z641H氣動閘閥簡介

       氣動閘閥具有優良的切斷性能，在工業領域得到廣泛應用。公稱壓力有1.6、6.4MPa，口徑由40至600mm，溫度范圍為-196℃至500℃。

Z641H氣動閘閥特點

       氣動閘閥的執行機構具有正、反兩種作用功能，故閥的開、關方式有氣開、氣關兩種作用方式。 閘閥采用金屬接觸式獨特結構、動作可靠，具有極高的切斷性能，比常規的切斷閥優越。允許泄漏量達到10-8×KV。 使用范圍廣，溫度可由-196℃至500℃，口徑小至40mm，大至600mm. 閥座有平行、60°V型切口和90°V型切口三種，適應不同使用場合需要。
       氣動閘閥 閥體可用夾套形式保溫，用以介質冷卻后易堵塞，凝結或結焦場合使用。

Z641H氣動閘閥選用材料

1.     閥體、閥蓋：ZG230-450 閥板：1Cr18Ni9Ti堆焊司太萊合金 閥桿：1Cr18Ni9Ti 閘板：1Cr18Ni9Ti堆焊司太萊合金 氣缸：無縫鋼管 活塞：鑄鋁合金 密封圈：耐油O型橡膠
2.     墊料：聚四氟乙烯，柔性石墨

Z641H氣動閘閥主要技術參數

公稱通徑DN(mm)	40	50		80	100	125		150	200	250	300			350	400	450		500	600
額定流量系數KV	170	270		510	940	1400		2200	3500	8500	9600			13000	17000	55000		27000	38000
公稱壓力PN(MPa)	1.6 6.4
活塞直徑D(mm)	120		160				280					360			420	540
操作壓力P(MPa)	0.3~0.5
介質溫度t(℃)	標準：-20~250 高溫：250~500 低溫：-196~-20
允許泄漏量	10-8×KV
流量特性	近似直線
動作方式	繼續、連續（配閥門定位器）

Z641H氣動閘閥允許壓差

DN(mm)P(MPa)D(m)		40	50	80	100	125	150	200	250	300	350	400	450	500	600
120	0.3	1.95	1.18
	0.4	3.08	2.03
	0.5	1.06	2.88
160	0.3			1.35	0.93	0.63
	0.4			2.04	1.46	0.99
	0.5			2.04	1.99	1.35

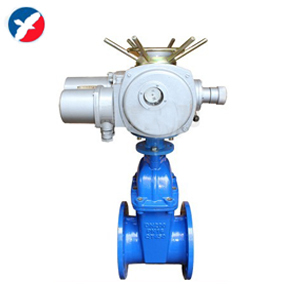

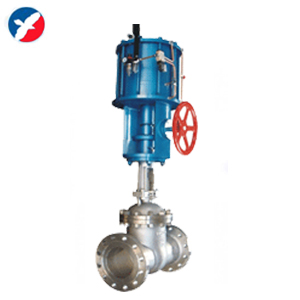

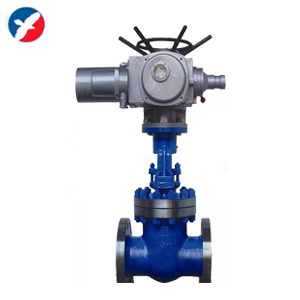

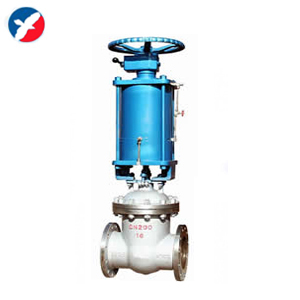

Z941H電動閘閥	Z945X電動軟密封法蘭閘閥	Z6S41H氣動帶手動閘閥頂部.	Z6S41H氣動帶手動閘閥
