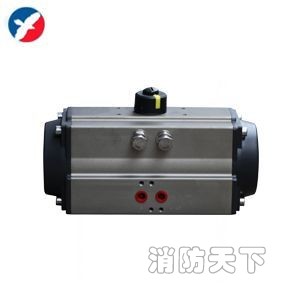

點擊圖片查看原圖
產品簡介
AT65氣動執行器選型介紹
首先確定閥門啟、閉時所需要的扭矩，在正常使用條件下，推薦安全系數為15～20%。再根據閥門使用的流體介質增加安全值。對清潔、潤滑介質增加20%安全值；對水蒸氣或非潤滑液體介質增加25%安全值；非潤滑的漿料液體介質增加40%安全值；非潤滑的顆粒介質增加80%安全值。
選擇雙氣控執行器時，根據上計算的扭矩值及使用氣源壓力查找雙氣控執行器的扭矩表，就可得到準確AT型號。
選擇單氣控執行器時，根據上述計算的扭矩值及使用氣源壓力，在彈簧復位欄內查找終點時扭矩(此扭矩要大于上述計算的扭矩)，就可得到準確的SR型號。例如：氣源壓力為0。4Mpa，經上述計算需要控制一個扭矩為165N。m的閥門，首先按表查找彈簧復位終點相近扭矩171N.m，再向左查看執行器型號為SR52型(共裝10組彈簧)。
說明：SR單氣控型輸出扭矩表中，彈簧復位“終點”扭矩即為關閉閥門的扭矩，彈簧復位“開始”扭矩即為打開閥門時的扭矩。相對應的氣源壓力開始的扭矩即關閉閥門狀態的扭矩，氣源壓力終點扭矩即為打開閥門的扭矩。
AT65氣動執行器結構特點
1)、擠壓成型的鋁合金缸體，經硬質氧化處理，表面質地堅硬，耐磨性強。
2)、緊湊的雙活塞齒輪、齒條式結構，嚙合精確，傳動平穩，安裝位置對稱，輸出扭矩恒定。
3)、活塞、齒條和輸出軸的活動部位均安裝F4導向環，實現低摩擦，長壽命，避免金屬間的接觸。
4)、缸體、端蓋、輸出軸、彈簧、緊固件等均經防腐處理。
5)、單氣控型執行器的彈簧經預壓后安裝，可安全、方便的拆卸和組裝。
6)、AT52氣動執行器在全開和全關位置均可進行0度和90度正負5度的雙向行程調節。
7)、安裝連接尺寸符合ISO5211、DIN3337和VD1/VDE3845以及NUMAR標準，確保AT52氣動執行器間的互換性和方便安裝電磁閥、限位開關等附件。
8)、輸出軸的安裝連接孔有多種形狀(四方孔、軸鍵孔、扁孔)供選擇
9)、外形美觀而精巧，重量輕，具有防水密封結構。
10)、有常溫型、高溫型、低溫型。在常溫工作條件下使用丁腈橡膠，在高溫或低溫時采用氟橡膠或硅橡膠
AT65氣動執行器輸出力矩表
|
型號 |
輸出氣源壓力(單位：bar) |
||||||
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
|
AT52 |
8.32 |
12.48 |
16.64 |
20.8 |
24.96 |
29.12 |
33.28 |
AT65氣動執行器輸出力矩表
|
彈簧數量 |
氣源克服彈簧輸出力矩 |
彈簧輸出力矩 |
||||||||||
|
3 |
4 |
5 |
6 |
7 |
||||||||
|
0° |
90° |
0° |
90° |
0° |
90° |
0° |
90° |
0° |
90° |
0° |
90° |
|
|
起點 |
終點 |
起點 |
終點 |
起點 |
終點 |
起點 |
終點 |
起點 |
終點 |
起點 |
終點 |
|
|
5 |
8.48 |
6.28 |
12.64 |
10.44 |
|
|
|
|
|
|
4 |
6.2 |
|
6 |
7.68 |
4.98 |
11.84 |
9.14 |
|
|
|
|
|
|
4.8 |
7.5 |
|
7 |
6.98 |
3.78 |
11.14 |
7.94 |
|
|
|
|
|
|
5.5 |
8.7 |
|
8 |
|
|
10.34 |
6.74 |
14.5 |
10.9 |
|
|
|
|
6.3 |
9.9 |
|
9 |
|
|
9.54 |
5.44 |
13.7 |
9.6 |
|
|
|
|
7.1 |
11.2 |
|
10 |
|
|
8.74 |
4.24 |
12.9 |
8.4 |
17.06 |
12.56 |
|
|
7.9 |
12.4 |
|
11 |
|
|
|
|
12.1 |
7.1 |
16.26 |
11.26 |
20.42 |
15.42 |
8.7 |
13.7 |
|
12 |
|
|
|
|
11.3 |
5.9 |
15.46 |
10.06 |
19.62 |
14.22 |
9.5 |
14.9 |
AT65氣動執行器通用選型表
|
氣動執行器型號 |
硬密封球閥 |
軟密封球閥 |
硬密封蝶閥 |
軟密封蝶閥 |
|
AT65 |
DN15-20 |
DN32-40 |
|
DN65 |
|
SR65 |
DN8-15 |
DN20-25 |
|
DN50 |
以上選型僅為參考，定貨時請?zhí)峁┚唧w參數：1：所配閥門類型(球閥、蝶閥)2：閥門密封形式(軟密封、204硬密封)3：球閥為幾通球閥(二通、L型三通、T型三通、四通球閥)4：球閥的球芯形狀(V型、O型)5：介質壓力6：是否配附件(電磁閥、空氣過濾器、回訊器)。
