產品簡介
電動衛生級蝶閥的定義和工作原理
電動衛生級蝶閥是用圓形不銹鋼蝶板作啟閉件并隨閥桿轉動來開啟、關閉從而起到調節流體管道的一種閥門。電動衛生級蝶閥不僅結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，而且驅動力矩小，操作簡便、啟閉迅速快捷，并且還同時具有良好的流量調節功能和關閉密封特性，密封材料耐老化、耐腐蝕，使用壽命長等特點，電動衛生級蝶閥在中小口徑、中低壓領域使用廣泛，它是衛生級流體管道中的主導閥門形式。電動衛生級蝶閥可以通過執行器操作也可由手柄手動操作；手柄控制閥門開啟位置，或者根據流量需要調節到其他的位置。執行器把活塞的軸向運動轉換成90度旋轉，傳輸給蝶閥。
電動衛生級蝶閥的產品特點：
電動衛生級蝶閥閥體、閥板采用304/316/316L材料，內外表面拋光至600目
電動衛生級蝶閥硅膠閥座是無毒而衛生；流道內壁經過240Grit拋光，無死角，易清洗
電動衛生級蝶閥技術參數技術參數
|
電源 |
AC110、220、380V/DC24、220V |
公稱通徑 |
19～325mm |
|
輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN1.0MPa |
|
任選功能 |
開關型、觸點型、開度信號、智能調節型 |
閥軸材質 |
SUS304、316L不銹鋼 |
|
衛生電動蝶閥動作范圍 |
0～90°±5° |
電動衛生級蝶閥閥體材質 |
SUS304、316L不銹鋼 |
|
動作時間 |
15秒/30秒/60秒 |
閥板材質 |
SUS304、316L不銹鋼 |
|
環境溫度 |
-30°～60° |
閥座密封 |
硅橡膠，氟橡膠 |
|
手動操作 |
附帶手柄操作 |
衛生蝶閥連接形式 |
對夾式、快裝式、卡箍式、外螺紋、焊接式等 |
|
限位 |
電氣、機械二重限位 |
溫度 |
硅橡膠-70~+150℃、氟橡膠-23~+150℃ |
|
防護等級 |
IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) |
適用介質 |
食品、藥品、酒精、飲料等 |
|
輸入信號 |
0-10，1-5VDC/4-20mA(智能調節型) |
技術參數特點 |
表面光潔、無二次污染、壽命長 |
電動衛生級蝶閥尺寸表
|
衛生電動蝶閥公稱通徑DN |
衛生蝶閥L1 |
食品蝶閥H |
電動蝶閥L |
快裝蝶閥D |
|
20 |
155 |
187 |
60 |
50.5 |
|
25 |
155 |
187 |
60 |
50.5 |
|
32 |
155 |
187 |
60 |
50.5 |
|
38 |
155 |
191 |
70 |
50.5 |
|
51 |
155 |
199 |
76 |
64 |
|
63 |
155 |
205 |
80 |
77.5 |
|
76 |
155 |
213 |
84 |
91 |
|
89 |
155 |
218 |
90 |
106 |
|
102 |
208 |
231 |
104 |
119 |
|
108 |
208 |
234 |
108 |
119 |
電動衛生級蝶閥使用注意事項：
1：請務必接對電源相序，以免閥門或執行器損壞；電動衛生級蝶閥通電時禁止手動操作。
2：戶外使用時最好給電動執行器外加防護蓋子，防止老化；開蓋后應擰緊密螺絲，防止進水或灰塵進入電動執行器內部。
3：請不要安裝在易爆氣體周圍，如需防爆采購時請注明；
4：禁止超負荷使用電動執行器。
5：準確標注輸入電壓和配線接點是否正確。

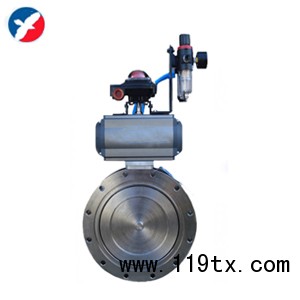

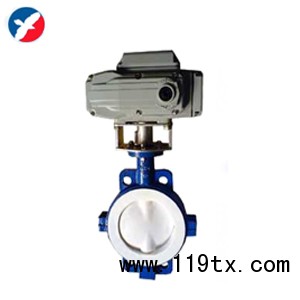

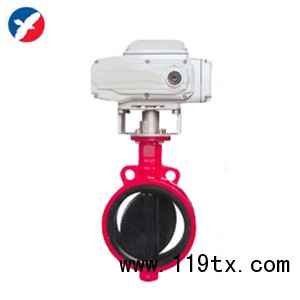

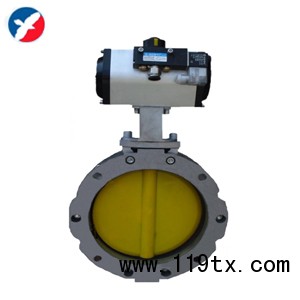

| FD971X電動耐磨蝶閥 | D971F46電動襯氟蝶閥 | GIQ氣動高真空蝶閥 | D641X氣動水泥蝶閥 |
 |
 |
 |
 |
