產品簡介
一、Q971F電動超薄型球閥的詳細資料：
產品型號：Q971F
產品名稱：電動對夾式球閥
產品特點：電動對夾式球閥由JM系列精小型電動執行器與超薄型球閥組成，和普通電動球閥相比具有結構緊湊，體積小，重量輕，摩擦力小，回差小，動作平穩可靠，閥座與端面法蘭距離近，物料滯留少。密封性能優越等特點。通常適用于密封要求嚴格的場合，廣泛應用于化工、石油、制藥、輕工等行業的自動控制。采用O、V型通道球體結構與電子式電動執行器配套可實現流量的調節。
二、Q971F電動超薄型球閥主要技術參數：
| 閥類 | 傳動方式 | 連結形式 | 結構形式 | 密封面 | 公稱壓力(MPa) | 閥體材料 |
| 球閥 | 9-電動 | 對夾式 | 浮動球直通 | F-氟塑料 H-合金鋼 PPL |
1.6 2.5 4.0 6.4 |
按表內閥體 材料代號 |
| 公稱通徑DN(mm) | 15-200 | |||||
| 材料代號 | C | P | R | |||
| 主 要 零 件 |
閥體 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | ||
| 球板 | 2Cr13 | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |||
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |||
| 密封圈 | 增強聚四氟乙烯、合金鋼 | |||||
| 填料 | 聚四氟乙烯、柔性石墨 | |||||
| 適 用 工 況 |
適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | ||
| 適用溫度 | -28℃～300℃ | |||||
| 控制型式 | 開關型/調節型 | |||||
| 作用型式 | 切斷/調節 | |||||
| 執行器 | 型號 | JM系列 | ||||
| 電源 | DC24V、 AC24、 AC110V、 AC220V、 AC380V | |||||
三、Q971F電動超薄型球閥主要外形和連接尺寸單位：
| Q971F-16 | ||||||||||
| 通徑DN | d | L | D | K | D1 | n-Md | f | H | W | |
| mm | in | |||||||||
| 15 | 1/2″ | 14 | 32 | 90 | 65 | 46 | 4-M12 | 2 | 190 | 162 |
| 20 | 3/4″ | 19 | 38 | 100 | 75 | 56 | 4-M12 | 2 | 195 | 162 |
| 25 | 1″ | 24 | 45 | 110 | 85 | 65 | 4-M12 | 2 | 210 | 162 |
| 32 | 1 1/4″ | 29 | 55 | 130 | 100 | 76 | 4-M16 | 3 | 220 | 162 |
| 40 | 1 1/2″ | 38 | 62 | 145 | 110 | 84 | 4-M16 | 3 | 230 | 162 |
| 50 | 2″ | 48 | 72 | 160 | 125 | 99 | 4-M16 | 3 | 265 | 208 |
| 65 | 2 1/2″ | 64 | 95 | 180 | 145 | 118 | 4-M16 | 3 | 300 | 208 |
| 80 | 3″ | 72 | 120 | 195 | 160 | 132 | 8-M16 | 3 | 325 | 258 |
| 100 | 4″ | 95 | 140 | 215 | 180 | 156 | 8-M16 | 3 | 350 | 258 |
| 125 | 5″ | 118 | 200 | 245 | 210 | 184 | 8-M16 | 3 | 375 | 258 |
| 150 | 6″ | 145 | 225 | 280 | 240 | 211 | 8-M20 | 3 | 420 | 258 |
| 200 | 8″ | 200 | 275 | 335 | 295 | 266 | 12-M20 | 3 | 460 | 280 |
法蘭標準：JB79亦可按GB9113、ANSI B16.5、JIS B2212
 |
 |
 |
 |

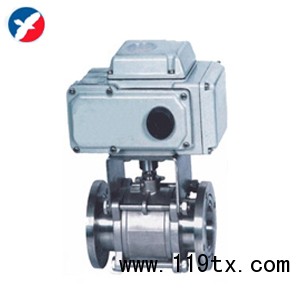

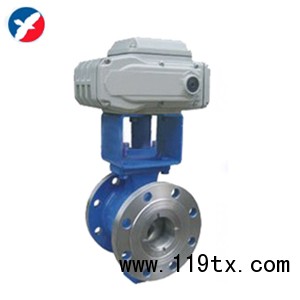

| GUD電動高真空球閥 | VQ940F/H電動V型球閥 |

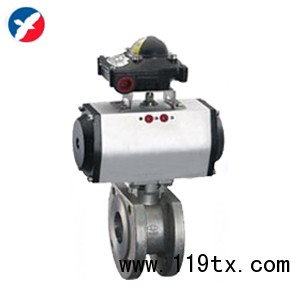

Q671F氣動對夾球閥 |
