一、PQ340W不銹鋼偏心半球閥產品概述
PQ340W不銹鋼偏心半球閥由閥體、偏心球體、主(從)動軸、上(下)軸套、球冠、壓圈、內(外)閥座等主要部件組成，其與管道的連接形式為法蘭連接，它通過轉動蝸輪機構，帶動偏心曲軸旋轉90°來實現閥門的啟閉，起到截斷介質的作用，該閥閥體及零部件采用不銹鋼材質，特別適合酸堿腐蝕類介質的輸送。本產品密封嚴禁，輸送有害氣體可達零泄露。
二、PQ340W不銹鋼偏心半球閥主要零部件材料表
|
序號 |
零件名稱 |
材料名稱 |
|
|
1 |
閥體/閥蓋 |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
2 |
球體 |
1Cr18Ni9Ti表面特殊處理 |
0Cr18Ni12Mo2Ti表面特殊處理 |
|
3 |
閥桿 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
4 |
閥座 |
1Cr18Ni9Ti/PTFE |
0Cr18Ni12Mo2Ti/PTFE |
|
5 |
填料 |
柔性石墨 |
柔性石墨 |
|
6 |
螺栓 |
0Cr18Ni9 |
0Cr18Ni9 |
|
7 |
螺母 |
0Cr18Ni9 |
0Cr18Ni9 |

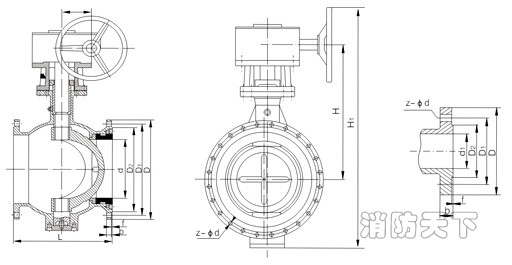

三、PQ340W不銹鋼偏心半球閥主要結構圖
尊敬的用戶！如果你需訂購我廠不銹鋼偏心半球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、不銹鋼材質牌號、內件材質、使用介質、執行器機構類型等，咨詢手機：15158748774，更多相關產品介紹請瀏覽：
