一、美標Y型過濾器GL41H-300LB產品概述
GL41H美標Y型過濾器是按API16D/ANSIB16.34設計制造標準生產的一款過濾器產品，屬于美標閥門系列，是除去液體中含有固形物的小型設備，可保護壓縮機、泵和其它設備及儀表等正常工作和運轉，達到穩定工藝過程、保障安全的作用，其連接法蘭標準按ANSIB16.5；檢驗和試壓標準API598；結構長度標準遵循ANSIB16.10標準，材料標準按ANSI/ASTM執行。
我廠生產的美標Y型過濾器可根據客戶不同需要設置過濾網目數，一般通水網為 10~20 目，通氣網為 40~100 目，通油網為 100~160 目，過濾網材質均為不銹鋼(特殊情況可按用戶要求制作過濾網)。
二、美標Y型過濾器GL41H-300LB主要零件部件材料表
|
序號 |
零件名稱 |
材料名稱 |
|||
|
GL41H-C |
GL41H-P |
GL41H-R |
GL41H-RL |
||
|
1 |
閥體 |
A105 |
F304 |
F316 |
F316L |
|
2 |
閥蓋 |
A105 |
F304 |
F316 |
F316L |
|
3 |
濾網 |
SS304 |
SS304 |
SS316 |
SS316L |
|
4 |
螺栓 |
A193-B7 |
A193-B8 |
||
|
5 |
螺母 |
A194-2H |
A194-8 |
||
|
6 |
墊片 |
PTFE、柔性石墨+SS304 |
|||
|
7 |
排污污塞 |
A105 |
SS304 |
SS316 |
SS316L |

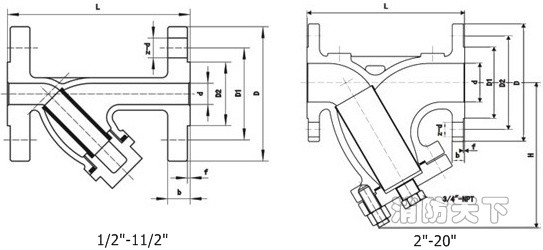

三、美標Y型過濾器GL41H-300LB主要結構圖
