X43F46襯氟旋塞閥是用帶通孔的塞體作啟閉件，塞體隨閥桿轉動，以實現啟閉動作的閥門。X43F46襯氟旋塞閥啟閉迅速、流體阻力小。其基本系列有襯里旋塞閥（全襯型）和襯套旋塞閥（半襯型）。X43F46襯氟旋塞閥多用于截斷介質流動，也可進行介質分配（三通旋塞閥）。
X43F46襯氟旋塞閥適用于經常操作，啟閉迅速、輕便；流體阻力??；結構簡單，相對體積小，重量輕，便于維修；密封性能好；不受安裝方向的限制，介質的流向可任意；無振動，噪聲小。
二、X43F46襯氟旋塞閥主要零部件材料表
|
序號 |
零件名稱 |
灰鑄鐵 |
碳鋼 |
不銹鋼 |
超低碳不銹鋼 |
||
|
Z |
C |
P |
R |
Pl |
R L |
||
|
1 |
閥體、閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
MCF3M |
|
2 |
襯里層閥座/卡套 |
PTFE(F4)PCTFE(F3)FVDF(F2)FEP(F46)PFA PPL對位聚苯 |
|||||
|
3 |
塞子 |
WCB 35(鍛)MONEL合金CF8 CF8M CF3 CF3M |
|||||
|
4 |
調節(jié)墊圈 |
1Crl3 1Cr18Ni9 OOCr18NilO |
|||||
|
5 |
調節(jié)墊片 |
RPTFE(增強F3)PFA(可溶性聚四氟乙烯) |
|||||
|
6 |
O型圈 |
FPM(氟橡膠、Si(硅橡膠) |
|||||
|
7 |
螺栓 |
35 |
35 |
1Crl7Ni2 |
1Crl7Ni2 |
1Crl8Ni9Tl |
1Crl8Ni9Tl |
|
8 |
螺母 |
35 |
45 |
OCrl8Ni9 |
OCrl8Ni9 |
OCrl8Ni9 |
OCrl8Ni9 |
|
9 |
手柄 |
|
|
|
|
|
|
三、X43F46-10襯氟旋塞閥主要連接尺寸及重量表
|
公稱通徑 |
標準值 |
參考值 |
|||||||||
|
DN (mm) |
NPS (inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
D0 |
H |
重量(kg) |
|
PN1.0MPa |
|||||||||||
|
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
120 |
80 |
1.6 |
|
20 |
3/4 |
130 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
120 |
90 |
2.4 |
|
25 |
1 |
140 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
160 |
1OO |
3.4 |
|
32 |
11/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
160 |
110 |
4.8 |
|
40 |
11/2 |
165 |
145 |
11O |
85 |
3 |
18 |
4-φ18 |
200 |
120 |
6.O |
|
50 |
2 |
203 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
200 |
135 |
8.8 |
|
65 |
21/2 |
222 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
250 |
145 |
11.5 |
|
80 |
3 |
241 |
195 |
160 |
135 |
3 |
22 |
4/8-φ18 |
250 |
180 |
15.2 |
|
1OO |
4 |
305 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
300 |
195 |
18.8 |
|
125 |
5 |
356 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
350 |
210 |
22.5 |
|
150 |
6 |
394 |
280 |
240 |
21O |
3 |
24 |
8-φ23 |
200* |
450 |
48 |
|
200 |
8 |
457 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
240* |
490 |
65 |
|
250 |
10 |
533 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
280* |
550 |
88 |
|
300 |
12 |
610 |
440 |
400 |
368 |
4 |
28 |
12-φ23 |
320* |
600 |
125 |
|
350 |
14 |
686 |
500 |
460 |
428 |
4 |
30 |
16-φ23 |
320* |
675 |
185 |
|
400 |
16 |
762 |
565 |
51 5 |
482 |
4 |
32 |
16-φ25 |
360* |
780 |
255 |
四、X43F46-16襯氟旋塞閥主要連接尺寸及重量表
|
公稱通徑 |
標準值 |
參考值 |
|||||||||
|
DN (mm) |
NPS (inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
D0 |
H |
重量(kg) |
|
PN1.6MPa |
|||||||||||
|
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
120 |
80 |
1.6 |
|
20 |
3/4 |
130 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
120 |
90 |
2.4 |
|
25 |
1 |
140 |
15 |
85 |
65 |
2 |
16 |
4-φ14 |
160 |
100 |
3.4 |
|
32 |
11/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
160 |
110 |
4.8 |
|
40 |
11/2 |
165 |
145 |
11O |
85 |
3 |
18 |
4-φ18 |
200 |
120 |
6.0 |
|
50 |
2 |
203 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
250 |
135 |
8.8 |
|
65 |
21/2 |
222 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
250 |
145 |
11.5 |
|
80 |
3 |
241 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
300 |
180 |
15.2 |
|
100 |
4 |
305 |
215 |
180 |
155 |
3 |
24 |
8-φ18 |
300 |
195 |
18.8 |
|
125 |
5 |
356 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
350 |
210 |
22.5 |
|
150 |
6 |
394 |
280 |
240 |
210 |
3 |
28 |
8-φ23 |
200* |
450 |
48 |
|
200 |
8 |
457 |
335 |
295 |
265 |
3 |
30 |
12-φ23 |
200* |
490 |
65 |
|
250 |
10 |
533 |
405 |
355 |
320 |
3 |
32 |
12-φ25 |
240* |
550 |
88 |
|
300 |
12 |
610 |
460 |
410 |
375 |
4 |
34 |
12-φ25 |
280* |
600 |
125 |
|
350 |
14 |
686 |
520 |
470 |
435 |
4 |
38 |
16-φ25 |
320* |
675 |
185 |
|
400 |
16 |
762 |
580 |
525 |
485 |
4 |
40 |
16-φ30 |
360 |
780 |
255 |

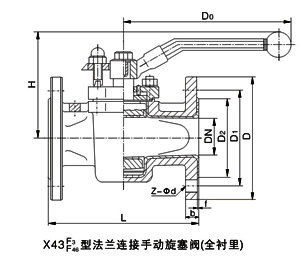

五、X43F46襯氟旋塞閥主要結構圖
