ZSFW溫感雨淋閥產品概況
ZSFW溫感雨淋閥是用外形美觀，性能可靠的感溫噴頭作感溫控制元件與形體小巧的閥體組成的一種小口徑雨淋閥。它主要應用于門洞、窗口等小范圍處作防火分隔之用，也可用于對某些設備，區域作定向防火分隔。

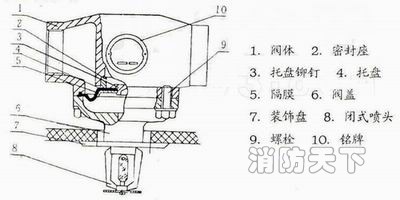

ZSFW溫感雨淋閥結構及工作原理：
本閥系統隔膜式結構，由隔膜將閥分為工作腔與控制腔。水流（壓力0.1~1.2Mpa）作用于工作腔的同時，亦從引水孔進入控制腔而作用于隔膜上（與感溫噴頭通），由于隔膜上下受水作用面積的差異保證了閥瓣的密封性能。
當火災發生時，由于感溫噴頭受熱動作造成控制腔壓力聚減而開啟本閥，水流供向開式或水幕噴頭噴灑水滅火。
ZSFW溫感雨淋閥主要的規格：
公稱口徑：DN32-80mm；
連接方式：法蘭、螺紋；
工作壓力：0.1~1.2Mpa；
公稱動作溫度：57℃、68℃、79℃、93℃；
ZSFW溫感雨淋閥設計、安裝、操作、維護須知：
1.
本閥一般安裝于被保護，分隔的門、窗的中部上方，即可作為水幕防火隔離，也可用于防火（卷簾）門進行冷卻保護，閥體上噴頭為感溫釋放啟動元件，起開通雨淋閥用，但本身不起滅火作用。
2.本閥出口端通過異徑三通可裝接入2-4水幕噴頭或開式噴頭。
3.水源供水支管上應設閘閥或蝶閥，供調試檢修用。
4.本閥感溫噴頭動作，啟動灑水滅火后，只須關閉水源換上新的感溫噴頭再打開水源好可回復為待用狀態。
5.用戶可根據需要在感溫噴頭與閥體之間加長距離，但長度不宜過長。
6.本閥在最初上水時，由于要等控制腔充茫水后才能完全密封，故可能有少許水從開式（水幕）噴頭處滲漏，屬正?，F(xiàn)象。如用戶加長噴頭與閥體間距離后，第一次上水的滲漏量亦有增加，也為合理現象。
