產品名稱：直立型易熔合金灑水噴頭
產品編號：Y ZSTZ
詳細說明：
一、產品說明：
易熔合金噴頭是自動噴水滅火系統中的重要元件，通過易熔合金元件受熱熔化來探測火災啟動噴頭滅火。它用易熔合金作為感溫元件，主要用于環境溫度較低的場所，如北方地區沒有暖氣的倉庫或地下車庫。
二 、特點：
1、與玻璃球噴頭相比受撞損的概率更小。
2、可用于常規玻璃球噴頭不能適應的低溫保護場所。
3、采用易熔合金材料，性能穩定、動作溫度精確。
三、技術特性：
1.技術參數：
|
|
安裝位置 |
連接螺紋 |
額定壓力 |
公稱通徑 |
出廠試驗壓力 |
流量特性系數 |
時間響應指數 |
|
Y-ZSTX-15 |
下垂型 |
R1/2 |
1.2MPa |
15mm |
3.0MPa |
80±4 |
75(m·s)0.5 |
|
Y-ZSTZ-15 |
直立型 |
||||||
|
Y-ZSTBS-15 |
水平邊墻型 |
||||||
|
Y-ZSTBZ-15 |
直立邊墻型 |
2.額定溫度及色標：
|
噴頭型號 |
公稱動作溫度 |
支撐臂色標 |
|
Y-ZSTX-15/72、Y-ZSTZ-15/72、Y-ZSTBS-15/72、Y-ZSTBZ-15/72 |
57～77 |
無色 |
|
Y-ZSTX-15/101、Y-ZSTZ-15/101、Y-ZSTBS-15/101、Y-ZSTBZ-15/101 |
80～107 |
白 |

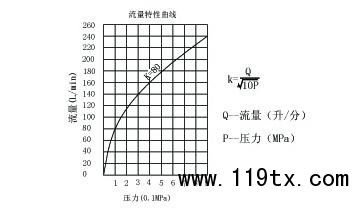

四.流量壓力關系曲線：

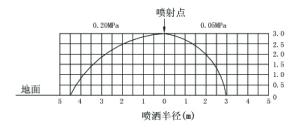

五、各型噴頭特點及噴灑曲線：
1、Y ZSTX15下垂型
下垂安裝在隱蔽或暴露的噴水管網上，灑水形狀為拋物體形，它將水量的80%～100%向下噴灑。
2、Y ZSTZ15直立型
直立安裝在隱蔽或暴露的噴水管網上，灑水形狀為拋物體形，它將水量的80%～100%向下噴灑。
3、Y ZSTBS15水平邊墻型
靠墻水平安裝于供水支管上，灑水形狀為半拋物體形。
六、安裝、使用、維護：
1、安裝位置應岸邊規范要求與高溫?zé)嵩聪喔粢欢ň嚯x。
2、噴頭安裝時，應避免玻璃球及框架受撞擊。建議采用專用扳手，避免噴頭變形。
3、噴頭上不應附著任何其他物質，以免影響噴頭的性能。
七、定貨說明:
1、訂貨時請注明噴頭型號，溫級。
例:Y ZSTX15-72°C,表示下垂型易熔合金灑水噴頭。公稱直徑為15mm，公稱動作溫度72℃。
2、在有吊頂?shù)慕ㄖ飪?nèi)使用時，本公司可提供與之配套的裝飾盤或吸熱盤，須單獨訂貨。
