2.3 監控通信結果
下載S7-1200和S7-300中的所有組態及程序，監控通信結果，如圖10、圖11所示。
在S7-1200 CPU中向DB3中寫入數據：“11”、“22”、“33”，則在S7-300中的DB2塊收到數據也為“11”、“22”、“33”。
在S7-300 CPU中，將“2#1111_1111”寫入IB0，則在S7-1200 CPU中QB0中收到的數據也為“2#1111_1111”。

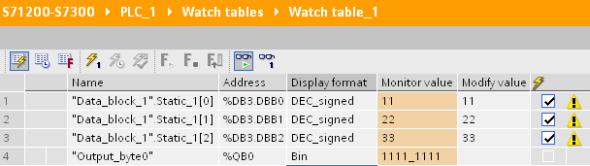

圖10 S7-1200監控表

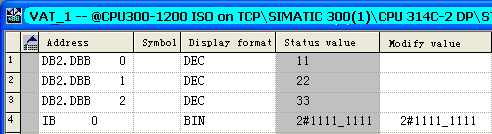

圖11 S7-300 變量表

3. TCP 通信
使用TCP 協議通信，除了連接參數的定義不同，通信雙方的其它組態及編程與前面的ISO on TCP 協議通信完全相同。
S7-1200 CPU中，使用 TCP 協議與S7-300通信時，PLC_1的連接參數，如圖12所示。通信伙伴 S7-300 的連接參數，如圖13所示。

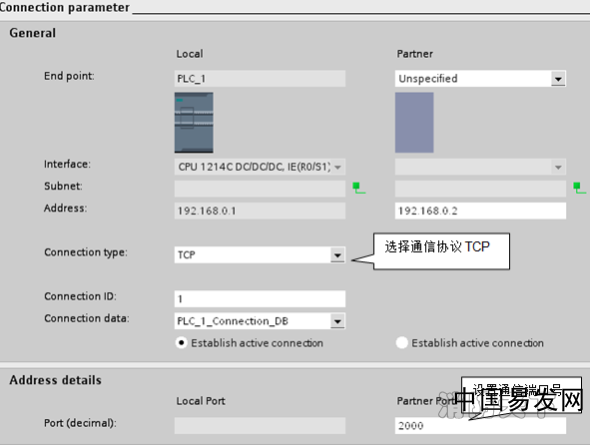

圖12 S7-1200 的TCP連接參數的配置

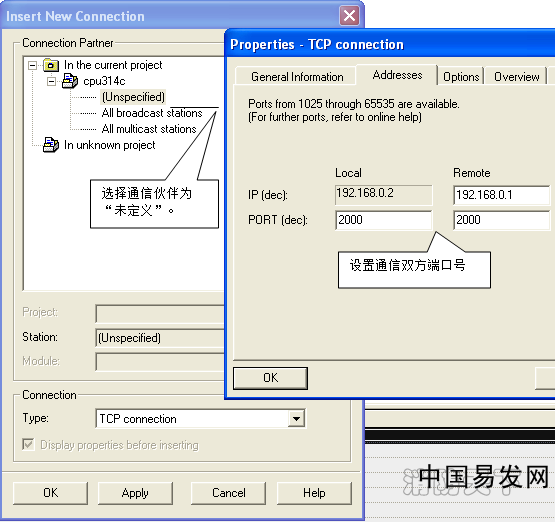

圖13 S7-300 的TCP連接參數的配置

示例程序的說明
STEP 7項目包含從標準庫中的通訊功能塊 FB14 "GET" 和 FB15 "PUT" 的調用。通信基礎是兩站之間建立的 S7 連接。FB14 "GET" 從遠程CPU讀取數據，使用 FB15 "PUT" 向遠程CPU寫入數據。
示例程序展示如何在建立 S7 連接后如何使用 FB14 "GET" 和 FB15 "PUT"。
首先創建 S7-300 站的硬件配置。
注意：
配置 MB10 為時鐘存儲器，讀、寫任務由這個時鐘觸發。保存并編譯硬件配置并下載到 S7-300 中。
定時器 T10 用于此例中。
在 NetPro 界面中 配置 S7 連接。如果通訊雙方在同一個 STEP 7 項目中，那么就能配置指定的 S7 連接。如果 S7-300 站通訊雙方不在同一個  STEP 7 項目中，那么配置成非指定的 S7 連接。確定在配置 S7 連接時指定了正確的 IP 地址或者 PROFIBUS 站地址。還需要確定指派的槽架號和鏈接資源的正確性。這樣能明確的識別出通訊雙方的 S7 連接。

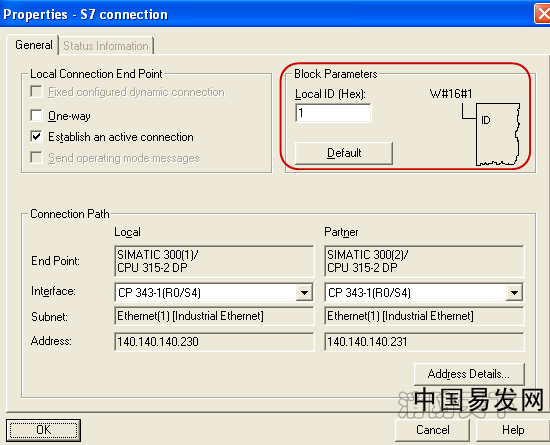

在通訊塊 FB14 "GET" 和 FB15 "PUT" 的輸入?yún)?shù) "ID" 中必須明確的賦值，此值既是 S7 連接屬性對話框中的 ->  "General"。

圖 01

STEP 7 程序中包含 OB100，OB1，F(xiàn)B100，DB100，DB200，DB201， FB14 和 FB15。

OB100
OB100是一個啟動OB，當CPU重啟時運行。在這個OB中，用于觸發第一次通信的使能信號是 M0.3。

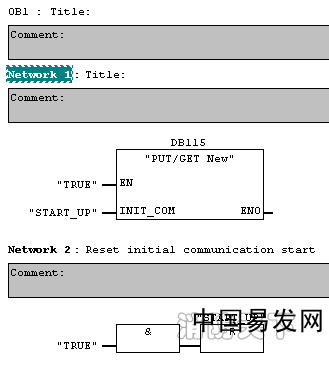

OB1
OB1被循環地調用。FB115 在這個 OB 中被調用（背景數據塊：DB15），使能信號是  M0.3。一旦 FB100運行，M1=0.3 被復位。

圖. 02

FB115
FB115 在 OB1循環中被調用。這個 FB包含調用 FB14 (“GET”)和 FB15 (“PUT”)。

通訊塊輸入?yún)?shù) "ID" 必須指定為在 NetPro 中 S7 連接的連接號，即輸入?yún)?shù) "ID" 的值取自于 S7 連接的屬性對話框（見圖 01）。

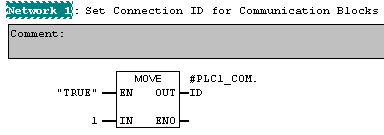

在 FB115 中可以分別改變連接號。在 FB115 的 Network 1 中根據網絡配置來改變連接號。連接號保存于靜態標簽中，即存儲于背景數據塊 DB115中。
連接號 "1" 如本例中的定義。

圖. 03

當 M10.6 出現上升沿并且程序塊不忙時，F(xiàn)B14 由輸入?yún)?shù) "REQ" 激活。只有當讀取任務成功或者出錯完成時，輸入?yún)?shù) "REQ" 復位。這意味著新的讀取任務只有當任務完成時才能再次觸發。
這個鎖定功能是非常重要的。因?yàn)樵摵瘮?shù)的運行是異步的并且持續好幾個循環。持續激活該函數塊而不等待當前作業結束，將導致通信過載。

參數“ADDR_1”指向遠程 CPU 中要寫入的或者將讀取的數據區域。例如：P#DB201.DBX0.0 BYTE 200。參數“RD_1”包含待讀取數據的地址，例如：P#DB200.DBX0.0 BYTE 100。需要輸出參數“DONE”、“ERROR”和“ STATUS”用于評估任務，并且僅僅在同一個循環中有效。
