H42X鑄鐵底閥.鑄鐵底閥尺寸.鑄鐵底閥說明書
點擊圖片查看原圖
產品： 瀏覽次數：1031H42X鑄鐵底閥.鑄鐵底閥尺寸.鑄鐵底閥說明書
品牌： 上海良大
單價： 1000.00/臺
最小起訂量： 1 臺
供貨總量： 100 臺
發貨期限： 自買家付款之日起 3 天內發貨
有效期至： 長期有效
最后更新： 2017-06-22 10:36
  詢價
詳細信息

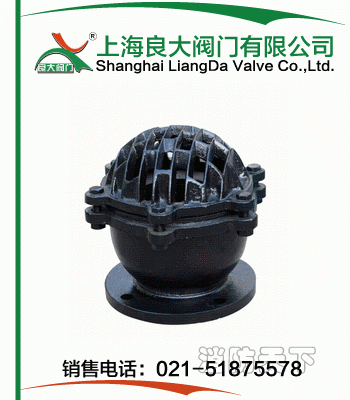

 鑄鐵底閥
    鑄鐵底閥
    鑄鐵底閥   產品名稱： 鑄鐵底閥
    型號： H42X
    口徑： DN25-500
    壓力： 0.25-1.6MPa
    材質： 鑄鐵、鑄鋼、不銹鋼等

    良大優勢：

    		 1、質量穩定：實行全過程質量監控
    細心把關，全方位檢測！
    2、價格合理：高效率的成本控制
    減少開支，讓利于客戶！
    3、交貨快捷： 充足的庫存，便捷的物流
    嚴格按照合同期交貨！

    訂貨須知：

    		 請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務：

    		 提供全套流體控制解決方案，良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽：【鑄鐵底閥】

       鑄鐵底閥詳細介紹 http://www.shldfm.com/Pro647/110.html

    鑄鐵底閥產品概述：
    底閥是一種節約能源的閥，一般安裝在水泵水下吸管的底端限制水泵管內液體返回水源，起著只進不出的功能。閥蓋上有很多個進水口和加強筋起到了不易堵塞，主要應用在抽水的管路上水道和支承的作用，連接方式有法蘭連接和螺紋連接。主要由閥體，閥芯，閥瓣，過濾網等組成，一般承受壓力為6-25公斤。

    鑄鐵底閥結構與原理:
    底閥由閥體，閥瓣，閥蓋，襯套，密封圈等零件組成，詳見下圖水源的水從閥蓋進入閥體。在流體的壓力作用下，閥瓣打開水，當示停后出口管內的壓力將閥瓣迅速關閉，液體將不會倒回水源，起到了即暢通抽水又節約水能損失的作用。

    鑄鐵底閥性能規范：
    適用介質：水、油、及非腐蝕性介質
    適用溫度：≤80 ℃
    主要密封材料：灰鑄鐵、丁腈橡膠
    執行標準：Q/12 NJ3583-2001
    試驗標準：GB/T13927-1992


    鑄鐵底閥零件材料：



    零件名稱 材料
    閥體、閥蓋、閥瓣 灰鑄鐵、鑄鋼、不銹鋼
    密封圈 橡膠
    墊片 石棉板

    鑄鐵底閥外形結構圖：


    鑄鐵底閥外形尺寸及重量：



    型號 公稱通徑DN（mm） 尺寸 重量
    D D1 D2 b-f Z-Φd D0 h0 H
    H42X-16/25 50 140 110 90 16-3 4-14 135 17 142 4
    65 160 130 110 16-3 4-14 168 25 180 6.5
    80 185 150 125 18-3 4-18 198 32 197 8.5
    100 205 170 145 18-3 4-18 247 40 230 143.5
    125 235 2500 175 20-3 8-18 272 43 270 18
    150 260 225 200 20-3 8-18 315 38 297 24
    200 315 280 255 22-3 8-18 405 65 382 38
    250 370 335 310 24-3 12-18 465 84 460 64
    300 435 395 262 24-4 12-23 510 90 530 98
