一、FL641F氣動放料閥產品概述
FL641F氣動放料閥按安裝罐底條件不同，分為上展式氣動放料閥和下展式氣動放料閥兩種，可實現遠距離控制，其利用放料閥上氣動執行器傳動的優點，使工人遠離出料口，實現半自動或自動控制，氣動放料閥是利用氣體推動活塞往復運動，活塞上的齒條帶動旋轉軸上的齒輪轉動90度，從而達到快速準確開啟閥門的裝置，它使用方便，易于修理，不受氣溫變化的影響，又能遠距離操縱。本產品特別適合于不適于人工手動操作的儲料罐、反應釜及其他容器的底部排放物料等工況場合。
二、FL641F氣動放料閥主要零部件材料表
|
序號 |
零件名稱 |
材料名稱 |
||||
|
1 |
閥體 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO2Ti |
ZG00Cr17Ni14MO2 |
WCB |
|
2 |
閥蓋 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO2Ti |
ZG00Cr17Ni14MO2 |
WCB |
|
3 |
閥桿 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO2Ti |
ZG00Cr17Ni14MO2 |
WCB |
|
4 |
閥瓣 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO2Ti |
ZG00Cr17Ni14MO2 |
WCB |
|
5 |
墊片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
石墨+304 |
|
6 |
螺柱 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
7 |
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
三、FL641F氣動放料閥主要執行標準及性能參數表
|
結構長度標準 |
GB/T 12221-2005 |
|
連接法蘭標準 |
GB/T 9113 |
|
壓力溫度等級 |
GB/T 12224-2005 |
|
試驗檢驗標準 |
GB/T 13927-2008 |
|
工作介質 |
晶顆粒、油液體、酸堿等。 |
|
工作溫度 |
碳鋼≤175℃；不銹鋼≤320℃。 |

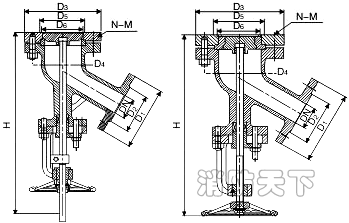

四、FL641F氣動放料閥主要結構圖
尊敬的用戶！如果你需訂購我廠氣動放料閥產品，咨詢時煩請說明類型，氣動放料閥有上展式氣動放料閥和下展式氣動放料閥兩種形式，公稱通徑、公稱壓力、閥體材質等
