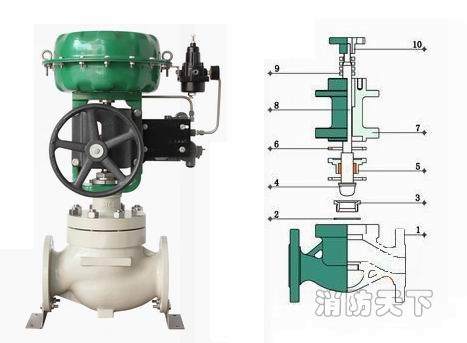

進口氣動壓力調節閥原理：
進口氣動壓力調節閥采用多彈簧執行機構，高度低、重量輕、裝備簡便，配以閥門定位器，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。流道呈S流線型、動作靈敏、壓降損失小、閥容量大、流量特性精確，可用于苛刻的工作條件。
進口氣動壓力調節閥參數：
|
閥體 |
|||
|
形 式 |
直通單座鑄造球型閥 |
|
|
|
公稱通徑 |
20、25、32、40、50、65、80、100、125、150、200mm |
|
|
|
公稱壓力 |
PN16、40、64bar |
|
|
|
法蘭標準 |
JB/T79.1-94、792-94等 |
|
|
|
材 料 |
鑄鋼( ZG230450)、鑄不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 |
|
|
|
上 閥 蓋 |
標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃ |
|
|
|
閥蓋形式 |
螺栓壓緊式 |
|
|
|
填 料 |
V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料 |
|
|
|
結構形式 |
單座柱塞型 |
|
|
|
閥內組件 |
|||
|
閥芯型式 |
單座柱塞型閥芯 |
|
|
|
流量特性 |
等百分比特性和線性特性 |
|
|
|
材 料 |
不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 |
|
|
進口氣動壓力調節閥執行機構：
|
執行機構 |
|||||||
|
型 式 |
多彈簧薄膜執行機構 |
|
|
||||
|
型 號 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|
|
|
有效面積cm2 |
350 |
350 |
560 |
900 |
1400 |
|
|
|
行程mm |
10、16 |
25 |
40 |
40、60 |
100 |
|
|
|
彈簧范圍KPa |
20-100（標準）、20-60、60-100、40-200、80-240 |
|
|
||||
|
膜片材料 |
丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
|
|
||||
|
供氣壓力 |
140-400KPa |
|
|
||||
|
氣源接口 |
RCl/4" |
|
|
||||
|
環境溫度 |
-30-70℃ |
|
|
||||
