進口電動高溫調節閥技術參數
|
公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
閥座直徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量系數(KV) |
單座 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
875 |
1250 |
|
套筒 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 |
|
|
允許壓差(MPa) |
單座 |
3.8 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
0.3 |
0.1 |
|
套筒 |
6.4 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.5 |
3.1 |
3.1 |
2.6 |
2.2 |
|
|
公稱壓力(MPa) |
1.6、2.5、4.0、6.4、10.0 |
|||||||||||||
|
額定行程 |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
閥蓋形式 |
高溫型(+250~+450℃)、特殊定制 |
|||||||||||||
|
壓蓋形式 |
螺栓壓緊式 |
|||||||||||||
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|||||||||||||
|
閥芯形式 |
單座式、套筒式 |
|||||||||||||
|
流量特性 |
等百分比、直線型 |
|||||||||||||
|
配置執行器類別 |
3810系列、PSL系列等電動執行器(客戶指定品牌亦可) |
|||||||||||||
|
執行器參數 |
電源電壓:220V、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC |
|||||||||||||
|
防護等級:相當IP65、隔爆標志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄 |
||||||||||||||
|
環境溫度:-25~+70℃、環境濕度:≤95% |
||||||||||||||
進口電動高溫調節閥性能指標
|
項目 |
指標值 |
||
|
基本誤差% |
配3810L±2.5; 配PSL±1.0 |
||
|
回差% |
配381L ±2.0; 配PSL±1.0 |
||
|
死區% |
1.0 |
||
|
始終點偏差% |
電開 |
始點±2.5 |
終點±2.5 |
|
始點±2.5 |
終點±2.5 |
||
|
電關 |
始點 |
±2.5 |
|
|
終點 |
±2.5 |
||
|
額定行程偏差% |
≤2.5 |
||
|
泄露量L/h |
0.01%×閥額定容量 |
||
|
可調范圍R |
30:1 |
||

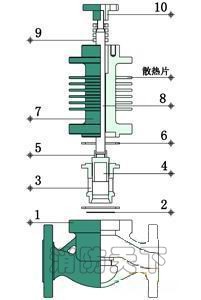

進口電動高溫調節閥 結構圖
|
|
|
|
進口電動高溫調節閥 (單座結構) |
進口電動高溫調節閥 (套筒結構) |
進口電動高溫調節閥 零件材料
|
序號 |
零件名稱 |
零件材料 |
|||
|
1 |
閥體 |
WCB(ZG25) |
CF8(304) |
CF8M(316) |
C F3M(316L) |
|
2 |
墊片 |
304 |
304 |
316 |
316L |
|
3 |
閥座/套筒 |
304 |
304 |
316 |
316L |
|
4 |
閥芯 |
304 |
304 |
316 |
316L |
|
5 |
導向套/并帽 |
304 |
304 |
316 |
316L |
|
6 |
密封中墊 |
PTFE、柔性石墨、對位聚苯 |
|||
|
7 |
閥蓋 |
304 |
304 |
316 |
316L |
|
8 |
閥桿 |
304 |
304 |
316 |
316L |
|
9 |
密封填料 |
PTFE、柔性石墨 |
|||
|
10 |
填料壓蓋 |
304 |
304 |
316 |
316L |
