進口排渣閘閥是基于法蘭閘閥演變而成的一種用于排除灰渣水混合物的閥門。適用于公稱壓力PN1.6～6.4MPa，工作溫度0～100℃的火力電站水利系統及水利工程的灰漿排放系統管路上，切
德國萊克LIK品牌,進口排渣閘閥適用于工作壓力 1.6~6.4MPa，工作溫度 0~100℃ 的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中灰水混合物，渣水混合物。
手動排渣閘閥 產品結構及特點
1、采用中法蘭螺栓連接，支管兩端為法蘭連接或?qū)高B接。
2、啟閉件采用半密封副強制密封，性能優良。
3、密封副材料為耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠。
4、閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻。
5、閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性。
6、中大口徑設置滾動軸承，啟閉輕松。
進口排渣閘閥主要技術參數
|
工作溫度 |
≤100℃ |
|
閥體材料 |
碳鋼WCB |
|
適用介質 |
灰渣水混合物，渣水比≥1:15，最大類徑≤50mm |

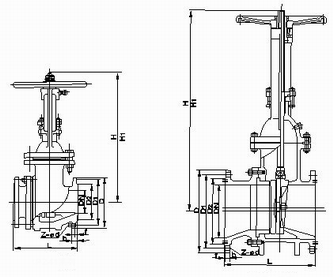

進口排渣閘閥主要尺寸
|
型號 |
公稱通徑 |
主要尺寸 |
||||||
|
L |
D |
D1 |
D2 |
b |
Z-ød |
H |
||
|
PZ41H-10C |
50 |
250 |
165 |
125 |
102 |
20 |
4-ø18 |
335 |
|
80 |
280 |
200 |
150 |
133 |
22 |
8-ø18 |
510 |
|
|
100 |
300 |
220 |
180 |
150 |
24 |
8-ø18 |
685 |
|
|
150 |
350 |
285 |
240 |
212 |
28 |
8-ø22 |
790 |
|
|
200 |
400 |
340 |
295 |
268 |
30 |
12-ø22 |
885 |
|
|
250 |
450 |
405 |
355 |
320 |
32 |
12-ø26 |
1015 |
|
|
300 |
500 |
460 |
41O |
370 |
34 |
12-ø26 |
1190 |
|
|
350 |
550 |
520 |
470 |
430 |
38 |
16-ø26 |
1350 |
|
|
400 |
600 |
580 |
525 |
482 |
40 |
16-ø30 |
1460 |
|
|
500 |
700 |
715 |
650 |
585 |
46 |
20-ø33 |
1820 |
|
|
PZ41H-25 |
50 |
250 |
165 |
125 |
102 |
20 |
4-ø18 |
335 |
|
80 |
280 |
200 |
150 |
133 |
22 |
8-ø18 |
510 |
|
|
100 |
300 |
235 |
190 |
158 |
24 |
8-ø22 |
685 |
|
|
150 |
350 |
300 |
250 |
212 |
30 |
8-ø26 |
190 |
|
|
200 |
400 |
360 |
31O |
278 |
34 |
12-ø26 |
885 |
|
|
250 |
450 |
425 |
370 |
335 |
36 |
12-ø30 |
1015 |
|
|
300 |
500 |
485 |
430 |
390 |
40 |
16-ø30 |
1190 |
|
|
350 |
550 |
555 |
490 |
450 |
44 |
16-ø33 |
1350 |
|
|
400 |
600 |
620 |
550 |
505 |
48 |
16-ø36 |
1460 |
|
|
450 |
650 |
670 |
600 |
555 |
50 |
20-ø36 |
1620 |
|
|
500 |
700 |
730 |
660 |
615 |
52 |
20-ø36 |
1820 |
|
|
PL41H-25 |
150 |
400 |
300 |
250 |
212 |
30 |
8-ø26 |
91O |
|
200 |
500 |
360 |
31O |
278 |
34 |
12-ø26 |
1100 |
|
|
250 |
550 |
425 |
370 |
335 |
36 |
12-ø30 |
1430 |
|
|
300 |
650 |
485 |
430 |
390 |
40 |
16-ø30 |
1558 |
|
|
350 |
700 |
555 |
490 |
450 |
44 |
16-ø33 |
1678 |
|
|
400 |
750 |
620 |
550 |
505 |
48 |
16-ø36 |
1830 |
|
|
450 |
850 |
670 |
600 |
555 |
50 |
20-ø36 |
1990 |
|
|
500 |
900 |
730 |
660 |
615 |
52 |
20-ø36 |
2160 |
|
