進口內螺紋閘閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。紋管截止閥只適用于全開和全關，不允許作調節和節流。
德國萊克LIK品牌-德國萊克LIK品牌-進口內螺紋閘閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。不銹鋼內螺紋閘閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
進口內螺紋閘閥 產品特點與缺點
進口內螺紋閘閥的特點如下：
2、工作行程小，啟閉時間短。
3、密封性好，密封面間磨擦力小，壽命較長。
內螺紋閘閥的缺點如下：
1、流體阻力大，開啟和關閉時所需力較大。
2、不適用于帶顆粒、粘度較大、易結焦的介質。
3、調節性能較差。
進口內螺紋閘閥 主要零件材料
|
零件名稱 |
材質 |
|
閥體 |
不銹鋼CF8M/CF8 |
|
閘板 |
不銹鋼CF8M/CF8 |
|
閥桿 |
不銹鋼SS316/304 |
|
閥蓋 |
不銹鋼CF8M/CF8 |
|
填料 |
聚四氟乙烯 |
|
止推墊片 |
不銹鋼SS304 |
|
閥桿架 |
不銹鋼SS316/SS304 |
|
填料 |
聚四氟乙烯 |
|
螺母 |
不銹鋼SS304 |
|
填料壓蓋螺母 |
不銹鋼SS316/SS304 |
|
手輪 |
鋁合金 |
|
銘牌 |
鋁 |
|
手輪墊片 |
不銹鋼SS304 |
|
手輪螺母 |
不銹鋼Ss304 |

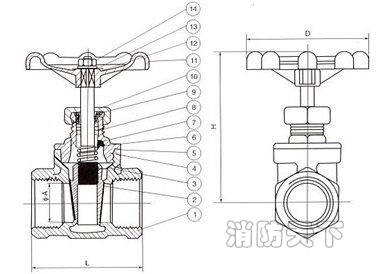

進口內螺紋閘閥結構圖
進口內螺紋閘閥 連接尺寸
|
口徑DN(mm) |
管螺紋G(”) |
尺 寸 dimensions(mm) |
|||||
|
L |
L1 |
S |
H |
Do |
|
||
|
15 |
1/2 |
65 |
12 |
27 |
105 |
65 |
|
|
20 |
3/4 |
70 |
14 |
34 |
120 |
65 |
|
|
25 |
1 |
80 |
15 |
42 |
150 |
80 |
|
|
32 |
11/4 |
85 |
16 |
55 |
155 |
80 |
|
|
40 |
11/2 |
95 |
20 |
60 |
170 |
100 |
|
|
50 |
2 |
110 |
22 |
80 |
210 |
100 |
|
|
65 |
21/2 |
120 |
25 |
95 |
240 |
135 |
|
|
80 |
3 |
145 |
30 |
105 |
75 |
140 |
|
|
100 |
4 |
155 |
30 |
135 |
300 |
160 |
|
