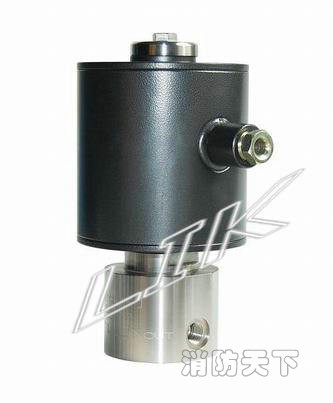

點擊圖片查看原圖
閥芯均為不銹鋼活塞式，活塞環不會被介質中的雜質卡死，動密封性能高、壽命長；活塞與金屬閥腔不產生直接摩擦，閥體安裝向無限制；特制節能線圈，不易燒毀；長時間停止動作重新啟動，動作同樣靈敏；最低啟動工作壓力5MPa。
制作工藝：
精密數控車床加工，精密線切割，電火花加工流道，外表鈍化處理，超高壓電動試壓泵測試。
德國萊克進口高壓內螺紋電磁閥適用于船舶重工、石化、化學、輕工、機械、科研、電力裝備、工業爐窯、干燥設備、消防設備、暖通空調、清洗設備、電鍍涂裝、灌裝計量、機器制造、食品工業、水處理系統超高壓控制系統中。是自動化控制工程、項目改造及設備配套的產品。
進口高壓內螺紋電磁閥技術參數：
|
操作方式 |
常閉 |
通電打開、斷電關閉（型號不表示） |
|||||||||
|
|
|
常開 |
通電關閉、斷電打開（型號后加“-K”表示） |
||||||||
|
參數↓型號→ |
TMG、TMGK |
||||||||||
|
介質溫度 |
≤100℃、≤200℃ |
||||||||||
|
使用介質 |
水、油、氣、天然氣、瓦斯、蒸汽等中溫液體或氣體 |
||||||||||
|
通徑 |
1~6 |
8~10 |
15 |
20 |
25 |
32 |
40 |
50 |
|||
|
連接尺寸(G) |
1/8~1/4 |
3/8 |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
2 |
|||
|
壓力（MPa） |
5、10、15、20、30、50、70、100、160 |
||||||||||
|
功率 |
AC：≤40W、DC：≤45W |
||||||||||
|
電壓偏差 |
允許波動±10% |
||||||||||
|
材料 |
閥體 |
不銹鋼304、316、316L |
|||||||||
|
密封 |
超強聚四氟乙烯PTFE·PEK金屬硬密封 |
||||||||||
|
環境溫度 |
-20~60℃ |
||||||||||
|
連接方式 |
內螺紋·法蘭 |
||||||||||
|
電氣連接 |
接線盒電纜插座，防護等級IP65 |
||||||||||
|
使用電壓 |
AC220V 50Hz/60Hz、DC24V·其余根據要求 |
||||||||||
|
特殊選配 |
TMGF防爆型 |
TMGF4 |
|||||||||
|
防爆等級:ExmI/IIBT4(澆封型)、ExdIICT5 |
法蘭連接 |
||||||||||
|
安裝提示 |
線圈豎直向上首選安裝（特殊要求需注明） |
||||||||||
|
備注 |
常開閥完全打開或關閉，至少需要0.1Mpa的壓差 |
||||||||||
進口高壓內螺紋電磁閥工作原理：
常閉：當線圈通電時，電磁鐵芯吸合，卸壓孔打開，主活塞由介質壓力推動，打開主閥口，介質流通。當線圈斷電時，主閥口關閉，介質截止。
常開：當線圈通電時，電磁鐵芯吸合，卸壓孔關閉，主活塞由介質壓力推動，關閉主閥口，介質截止。當線圈斷電時，主閥口打開，介質流通。
高壓電磁閥產品特點：
超高壓力；專利技術；獨特設計；外觀精美；先導式活塞結構；性能穩定；密封性好；超長壽命；開關迅速；線圈功耗??；不易燒毀；最高壓力達到300MPa；最適應在高壓使用場所。
