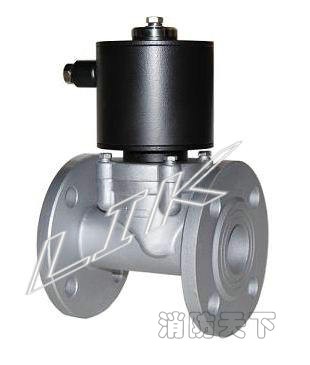

點擊圖片查看原圖
進口法蘭電磁閥是用來控制流體的方向的自動化基礎元件，屬于執行器；通常用于機械控制和工業閥門上面，對介質方向進行控制，從而達到對閥門開關的控制。
法蘭電磁閥工作原理：
電磁閥里有密閉的腔，在不同位置開有通孔，每個孔都通向不同的油管，腔中間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來檔住或漏出不同的排油的孔，而進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油缸的活塞，活塞又帶動活塞桿，活塞竿帶動機械裝置動。這樣通過控制電磁鐵的電流就控制了機械運動。
德國萊克LIK品牌,進口法蘭電磁閥是用電磁控制的工業設備，是用來控制流體的自動化基礎元件。2W法蘭電磁閥適用于以水或液體為工作介質，可自動化控制或遠程控制水、油、液體等工作介質管路的通斷。由于本閥采用橡膠密封，故對工作介質的清潔度大大減低，具有啟閉訊速，可靠性高等特點。 2W法蘭電磁閥廣泛應用于：氣、水、油品、弱酸弱堿、煤氣、液化氣等流體介質，實現節能和程控的自動化。
進口法蘭電磁閥－工作原理:
萊克法蘭電磁閥里有密閉的腔，在不同位置開有通孔，每個孔都通向不同的油管，腔中間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來檔住或漏出不同的排油的孔，而進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油缸的活塞，活塞又帶動活塞桿，活塞竿帶動機械裝置動。這樣通過控制電磁鐵的電流就控制了機械運動。
2W法蘭電磁閥為二次開閥的先導式電磁閥，其結構主要由導閥和主閥組成，主閥采用橡膠密封結構。 常位時，活動鐵芯封住導閥口，閥腔內壓力平衡，主閥口封閉。當線圈通電時，產生電磁力將活動鐵芯吸上，主閥腔內的介質自導閥口外泄，以至產生壓力差，膜片或閥杯被迅速托起，主閥口開啟，閥便呈通路了。當線圈斷電，磁場消失，活動鐵芯復位，封閉導閥口，導閥和主閥腔內壓力平衡后，閥又呈關閉狀態。進口法蘭電磁閥－主要技術參數：
適用介質：液體、水、氣、油
介質溫度：-5~80℃
動作方式：分步直動式
工作壓力：常閉式：0~10 Kg/cm2;
常開式：0~6 Kg/cm2
閥體材質：黃銅（鍛造）、不銹鋼（精密鑄造）、鑄鐵
膜片式密封。膜片材質：丁腈橡膠（NBR）
線圈保護等級：鐵殼線圈IP54
進口法蘭電磁閥－主要外形參數及連接尺寸：
|
型號 |
長（L） |
高（H） |
法蘭D |
法蘭D1 |
法蘭D2 |
CV值 |
閥體材料 |
介質溫度 |
工作壓力（壓差）kgf/cm2 |
最大耐壓力kgf/cm2 |
額定電壓 |
|
2W-40CF |
165 |
215 |
145 |
Φ18 |
Φ110 |
29 |
鑄鐵法蘭 |
-5~80℃ |
常閉式：0~10 |
12 |
220V AC/50HZ 22VA; 110V AC/50HZ 22VA; DC24V 18W; DC12V 17W ; 上下浮動:±10%,；其他電壓可定制 |
|
2W-50CF |
195 |
240 |
160 |
Φ18 |
Φ125 |
48 |
|||||
|
2W-15JF |
106 |
141 |
96 |
Φ14 |
Φ65 |
3.6 |
不銹鋼SUS304法蘭，SUS316可以定制 |
||||
|
2W-20JF |
106 |
143 |
100 |
Φ14 |
Φ75 |
6 |
|||||
|
2W-25JF |
135 |
166 |
110 |
Φ14 |
Φ85 |
12 |
|||||
|
2W-32JF |
142 |
204 |
135 |
Φ18 |
Φ100 |
24 |
|||||
|
2W-40JF |
149 |
217 |
145 |
Φ18 |
Φ110 |
29 |
|||||
|
2W-50JF |
184 |
227 |
156 |
Φ18 |
Φ125 |
48 |
|||||
|
2W-32F |
140 |
198 |
135 |
Φ18 |
Φ100 |
24 |
全銅法蘭可以定制 |
||||
|
2W-40F |
150 |
211 |
145 |
Φ18 |
Φ110 |
29 |
|||||
|
2W-50F |
186 |
234 |
156 |
Φ18 |
Φ125 |
48 |
進口法蘭電磁閥－訂貨須知:
㈠①電磁閥型號與名稱；②電磁閥公稱通徑(DN)；③電磁閥公稱壓力和壓差Mpa；④電磁閥閥內組件材料；⑤電磁閥額定流量系數KV；⑥電磁閥介質溫度；⑦電磁閥電源電壓及頻率；⑧電磁閥介質粘度；⑨使用介質成分；⑩是否帶附件；
㈡電磁閥正常工作時的電壓為220V 如超過此范圍，請訂貨時注明電壓波動量。其它規格電源電壓可做特殊訂貨。
㈢閥門的開通時間達12小時以上，請選用常開式電磁閥。當使用環境周圍有易燃易爆品，請選用防爆型電磁閥。
㈣當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我公司的閥門專家為您審核把關。
㈤特殊訂貨：
①如您選購氟橡膠膜片（Viton）則在訂單中注明V，其介質量高溫度可達到150℃；如您選購三元乙丙膠膜片（EPDM）則注明E，其介質最高溫度可達到120℃。
②需要法蘭連接可在訂貨時說明。
③如您需要工作壓力16 kgf/cm2可在訂貨中提出。
進口法蘭電磁閥－安裝須知:
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，須定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置。
注意：旁路上的閥門平時須關閉。如果電磁閥安裝在支架上，電磁閥的通徑應小于主管道上閥門的通徑。
4、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
5、不要將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而防礙動作。
6、普通型不可在爆炸危險場合使用。
7、在管道剛性不足情況下，建議把閥前后管子用支架固定，以防電磁閥工作時引起振動。
8、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
9、電磁閥前后管道需安裝上壓力表，以便觀察管道壓力。
