美國阿姆斯壯GP-2000蒸汽減壓閥由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
適用流體 蒸汽
一次側壓力 0.1~ 2.0MPa(1.0~20kgf/cm2G
二次側壓力 (A)0.02~0.15MPa(0.2~1.5kgf/cm2G) (黃色)
(B)0.1~1.4MPa(1.0~14kgf/cm2G) (綠色)
最高溫度 220℃
連接方式 螺紋式: JIS Rc(PT)螺絲
法蘭式: JIS 20K RF 法蘭盤 (銘牌為黃色)
JIS 10K FF 法蘭盤 (銘牌為綠色)
材質本體: 球墨鑄鐵
主閥·閥座: 不銹鋼
導閥·導閥座:不銹鋼
隔膜:不銹鋼
規格
螺紋式: 15A~50A
法蘭式: 15A~200A

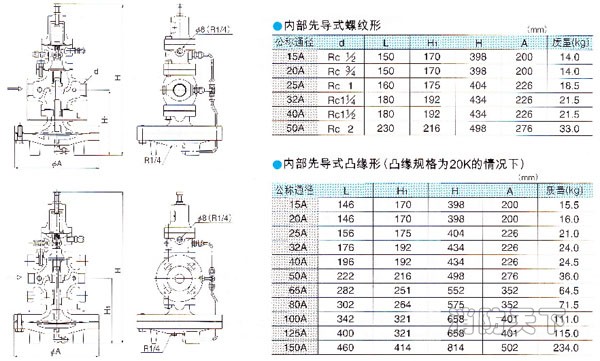

結構尺寸：
美國阿姆斯壯GP-2000蒸汽減壓閥在這種類型的減壓閥中，雙膜片代替了內導式減壓閥中的活塞。這個增大了的膜片面積能夠打開更大的主閥，并且在相同的管道尺寸下，其容量比內導活塞式減壓閥的容量更大。
阿姆斯壯減壓閥和溫控閥能幫助您安全有效地管理蒸汽、空氣和液體系統。通過保持控制過程中的恒定壓力或溫度，它們能夠確保不間斷生產。
蒸汽、液體和氣體通常以高壓狀態流向最終使用點。在這些使用點，出于安全和效率原因，以及使用要求，減壓閥會降低流體壓力。減壓閥共有三種類型。
直接作用式。直接作用式減壓閥，帶有平膜片或波紋管。因?yàn)樗峭耆粤κ剑虼藷o需在下游安裝外部傳感線。
內導活塞式。此類型的減壓閥集導閥和主閥于一體。導閥的設計與直接作用式減壓閥類似。來自導閥的排氣壓力作用在活塞上，使活塞打開主閥。
外導式。在這種類型的減壓閥中，雙膜片代替了內導式減壓閥中的活塞。這個增大了的膜片面積能夠打開更大的主閥，并且在相同的管道尺寸下，其容量比內導活塞式減壓閥的容量更大。
